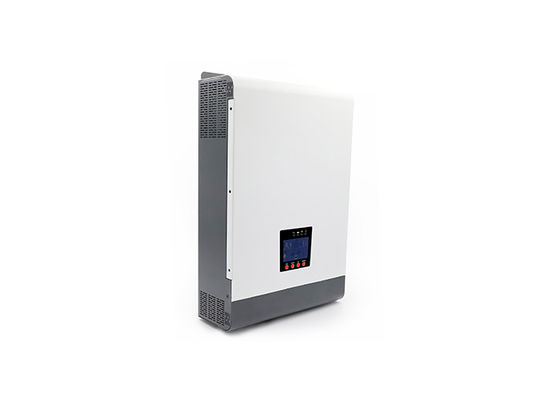

Home Backup Power Off Grid Inwerter słoneczny Wysokiej wydajności 5000VA czysty Inwerter fal sinus z wbudowanym MPPT 80A

Home Backup Power Off Grid Inwerter słoneczny Wysokiej wydajności 5000VA Pure Sinus Wave Inverter z wbudowanym MPPT 80A

Wprowadzenie produktu:

Jest to wielofunkcyjny falownik i ładowarka, które łączą funkcje falownika, ładowarki słonecznej i ładowarki akumulatora w celu zapewnienia przenośnego, nieprzerwanego zasilania.Kompleksowy wyświetlacz LCD zapewnia użytkownikowi konfigurowalne i łatwe w dostępie funkcje przyciskowe, takie jak ładowanie baterii, prąd, priorytet ładowarki prądu zmiennego/słonecznego oraz dopuszczalne napięcia wejściowe w zależności od różnych zastosowań.

Charakterystyka:

1.Czysta falowa falowa: ta funkcja zapewnia, że falownik wytwarza czystą i stabilną moc przemienną, która jest niezbędna dla wrażliwych urządzeń elektronicznych.Zapewnia wysokiej jakości zasilanie porównywalne do zasilania sieci energetycznej.

2.Konfigurowalny zakres napięcia wejściowego poprzez ustawienia LCD: Inwerter umożliwia użytkownikom regulację zakresu napięcia wejściowego zgodnie z ich konkretnymi potrzebami.Ta elastyczność umożliwia kompatybilność z różnymi źródłami energii, takich jak różne rodzaje akumulatorów lub panele słoneczne o różnym napięciu wyjściowym.

3.Konfigurowalny prąd ładowania baterii w zależności od zastosowania poprzez ustawienia LCD: Użytkownicy mogą dostosować prąd ładowania baterii w zależności od specyficznych wymagań aplikacji.Ta funkcja pozwala na efektywne ładowanie przy uwzględnieniu takich czynników jak pojemność baterii, czas ładowania i dostępne źródła zasilania.

4.Konfigurowalny priorytet ładowarki prądu zmiennego/słonecznego za pomocą ustawień LCD: Inwerter oferuje możliwość priorytetowania energii prądu zmiennego lub energii słonecznej do ładowania baterii.Użytkownicy mogą ustawić swój preferowany priorytet za pośrednictwem ustawień LCD, co pozwala im optymalizować zużycie energii i maksymalnie wykorzystać odnawialne źródła energii.

5Kompatybilny z napięciem sieciowym lub mocą generatora: Inwerter jest zaprojektowany tak, aby działał bezproblemowo zarówno z napięciem sieciowym, jak i mocą generatora.Ta wszechstronność zapewnia, że urządzenie może być stosowane w szerokim zakresie środowisk i scenariuszy zasilania.

6.Automatyczne ponowne uruchomienie przy przywróceniu zasilania prądem przemiennym: w przypadku przerwy zasilania i późniejszego przywrócenia zasilania, falownik automatycznie ponownie uruchamia się w celu zapewnienia nieprzerwanego zasilania.Ta funkcja eliminuje potrzebę ręcznej interwencji i zapewnia płynne przejście z powrotem do zasilania prądem zmiennym.

7.Ochrona przed przeciążeniem/przegrzewaniem/skrótami: Inwerter wyposażony jest w zaawansowane mechanizmy ochrony przed przeciążeniem, przegrzaniem i zwarciami.Te elementy bezpieczeństwa pomagają zapobiec uszkodzeniu falownika i podłączonych urządzeń, zapewniając niezawodną i bezpieczną pracę.

8Inteligentna konstrukcja ładowarki akumulatora w celu optymalizacji wydajności akumulatora:Inwerter zawiera inteligentny system ładowania baterii, który optymalizuje proces ładowania w celu zwiększenia wydajności baterii i jej długowiecznościWykorzystuje technologie takie jak wieloetapowe ładowanie, kompensacja temperatury i regulacja napięcia w celu zapewnienia efektywnego i bezpiecznego ładowania baterii.

9Funkcja zimnego uruchamiania: Inwerter jest wyposażony w funkcję zimnego uruchamiania, która umożliwia włączenie i uruchomienie działania nawet w przypadku braku dostępnej mocy wejściowej.Ta funkcja jest szczególnie przydatna w sytuacjach awaryjnych lub gdy inwerter jest używany w odległych miejscach z ograniczonymi źródłami energii.

Zastosowanie:

Inwerter ten może być używany do zasilania szerokiej gamy urządzeń w środowisku domowym lub biurowym.

Operacja:

1.Włącz/wyłącz

Po prawidłowym zainstalowaniu urządzenia i bezpiecznym podłączeniu akumulatora wystarczy naciśnąć przełącznik włączenia/wyłączenia (zlokalizowany na obudowie urządzenia), aby uruchomić urządzenie.

2- Wyświetlacz.

Panel obsługi i wyświetlacz pokazany na rysunku znajduje się na przednim panelu falownika.Używane są do wskazywania stanu pracy i wyświetlania informacji o mocy wejściowej/wyjściowej.

3Funkcja przycisku:

Ustawienie funkcji:Wciśnij i przytrzymaj klawisz ustawień funkcji (numer 4) na ekranie przez co najmniej 2 sekundy, aby wejść na stronę ustawień funkcji.użyj 2 lub 3 klawisza, aby przewinąć się w górę lub w dół i wybrać pożądaną stronę ustawień.

Przycisk ustawienia:Na stronie ustawień funkcji naciśnięcie pierwszego klawisza przez 0,1 do 2 sekund potwierdzi wybrany wybór.

Przycisk przełączenia strony:Naciskanie drugiego lub trzeciego klawisza przez 0,1 sekundy lub dłużej na dowolnej stronie uruchomi przewijanie strony w lewo lub w prawo.

4. Funkcja wskaźnika LED:

Wyświetlacz LCD można podzielić na: wyświetlacz ikon, obszar wyświetlania wartości numerycznych i ustawiania funkcji oraz obszar wyświetlania trybu pracy.

1. Grafika obciążenia i baterii pokazuje obciążenie i pojemność baterii, każdy kwadrat reprezentuje 25% pojemności, ikona obciążenia miga, gdy inwerter jest przeciążony,i ikona baterii będzie migać, gdy pojemność baterii jest zbyt niska lub bateria nie jest podłączona. 2.

2. Ikona buzzera pokazuje, czy buzzer jest wyciszony lub nie, w normalnych warunkach, ikona nie jest wyświetlana; w każdym trybie, program w tle ustawia MUTE ON, Inwerter wchodzi w stan niemy,a ikona wyłączenia dzwonka zostanie wyświetlona.

3. Po wejściu do menu konfiguracji, ikona konfiguracji zapali się, w przeciwnym razie ikona nie zostanie wyświetlona.

4Ikona błędu jest wyświetlana tylko w trybie błędu, ikona nie jest wyświetlana w innych przypadkach.

Obszar wyświetlania numerycznego i ustawiania funkcji:

1. W trybie ustawienia bezfunkcji, obszar ten wyświetla informacje związane z falownikiem.2) do wyświetlania napięcia wejściowego i wyjściowego, częstotliwość wejścia i częstotliwość wyjścia, napięcie i prąd akumulatora, napięcie i prąd fotowoltaiczny, napięcie i moc fotowoltaiczna, moc wyjściowa i napięcie wyjściowe, moc widoczna wyjściowa i napięcie wyjściowe,procent obciążenia i napięcie wyjściowe, wersja oprogramowania i inne powiązane informacje.

2Na stronie ustawiania funkcji napięcie wyjściowe (OPU), punkt wyłączenia baterii niskiego napięcia (EOd) itp. można ustawić, używając klawisza ustawiania funkcji oraz klawiszy zapytania w górę i w dół.

Obszar wyświetlania trybu pracy:

Po włączeniu zasilania przez 4 sekundy obszar ten wyświetla głównie tryb pracy falownika.

Instrukcja bezpieczeństwa:

1UWAGA - Aby zmniejszyć ryzyko obrażeń, ładuj tylko baterie ołowiowo-kwasowe.

2.Nie demontować urządzenia. W przypadku konieczności serwisowania lub naprawy należy zabrać go do wykwalifikowanego centrum serwisowania. Niewłaściwe serwisowanie może powodować ryzyko porażenia prądem lub pożaru.

3Aby zmniejszyć ryzyko porażenia prądem, przed wykonaniem jakichkolwiek prac konserwacyjnych lub czyszczenia odłączyć wszystkie przewody elektryczne.

4UWAGA - Jedynie wykwalifikowani instalatorzy powinni instalować urządzenie z bateriami.

5Nigdy nie ładuj zamrożonej baterii.

6Aby zoptymalizować działanie falownika/ładowarki, ważne jest wybór odpowiedniej wielkości kabla zgodnie z wymaganymi specyfikacjami.

7.Bądź bardzo ostrożny podczas używania narzędzi metalowych na bateriach lub w ich pobliżu. Upuszczenie narzędzi może wywołać iskry lub zwarcie baterii lub innych elementów elektrycznych i może spowodować eksplozję.

8Aby odłączyć końcówki AC lub DC, należy ściśle przestrzegać procedur instalacyjnych.

9W celu ochrony zasilania akumulatora przed prądem przewyższonym wyposażono bezpiecznik o mocy 150 A.

10.Instrukcje uziemienia - Inwerter/ładowarka powinna być podłączona do trwale uziemionego systemu okablowania.

11.Nie powoduje się skrócenia wyjścia AC i wejścia DC. Nie podłącza się wejścia DC do zwarcia zasilania.

Instalacja:

Przed podłączeniem wszystkich okablowania, usunąć dwa śruby i usunąć górne i dolne pokrywy w następujący sposób

Przed wyborem miejsca instalacji należy wziąć pod uwagę następujące punkty:

1. Nie instaluj falownika na łatwopalnych materiałach budowlanych.

2Aby zapewnić prawidłowe krążenie powietrza w celu rozpraszania ciepła, pozostawić odległość około 20 cm po bokach i około 50 cm nad i pod jednostką.

3Temperatura otoczenia powinna wynosić od 0°C do 55°C w celu zapewnienia optymalnej pracy.

Zalecana pozycja montażu powinna być prostopadła do ściany.Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8471.

Po podłączeniu wszystkich przewodów należy przykręcić dwie śruby, jak pokazano na rysunku poniżej, i ponownie założyć dolną osłonę.

Ustawienie funkcji:

1.Naciśnij klawisz ustawień funkcji nr 4 przez ponad 2 sekundy, aby wejść na stronę ustawień funkcji, naciśnij klawisz zapytania nr 2 lub 3 przez 0,1 do 2 sekund, aby wybrać funkcję,i po przełączeniu strony do pożądanej strony ustawień funkcji, słowo odpowiadającej funkcji miga.

2.Naciśnij klawisz potwierdzający 4 przez 0,1 do 2 sekund, aby wejść na stronę ustawień wybranej funkcji,Następnie słowo "Selected Function" świeci i wartość po lewej stronie słowa "Selected Function" miga.

3.Naciśnij klawisz 4 przez 0,1 do 2 sekundy, aby wejść na stronę ustawień wybranej funkcji,słowo "Function" będzie się świecić, a wartość wybranej funkcji będzie migać po lewej stronie słowa "Function".

4.Naciśnij klawisz 1 przez 0,1 do 2 sekund lub dłużej, funkcja zostanie pomyślnie ustawiona,a funkcja wyjdzie ze strony ustawień funkcji i powróci na główną stronę wyświetlania (albo można ją pozostawić nieotwartą i poczekać do 30 sekund przed powrotem do głównego wyświetlania
