Wzmocniony na słupie AC przełącznik obwodowy

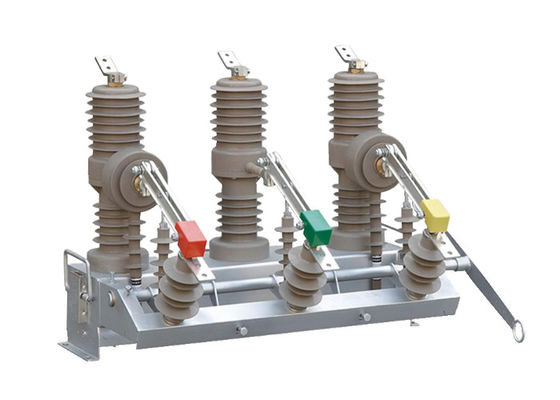

Mocny przełącznik biegów biegów AC na biegunach ze stali nierdzewnej, próżniowy przełącznik biegów z czujnikami zerowej sekwencji


Opis produktu:

ZW32-12 Pole Mounted Circuit Breaker to stały napięcie 12KV, trójfazowy sprzęt dystrybucji zewnętrznej AC 50Hz.prąd przeciążenia i prąd zwarciaModel użytkowy nadaje się do ochrony i kontroli w systemie dystrybucji podstacji oraz przedsiębiorstw przemysłowych i górniczych,i miejsc, w których często działa sieć energetycznaMoże również obsługiwać segmentowany przełącznik sieci energetycznej, a po zainstalowaniu sterownika może zrealizować automatyzację sieci dystrybucyjnej.

Zalety:

1Kompaktna konstrukcja: Przerywacz próżniowy ZW32-12 jest zaprojektowany w małych rozmiarach, co umożliwia efektywne wykorzystanie przestrzeni w instalacjach elektrycznych.Jego kompaktowa konstrukcja sprawia, że nadaje się do instalacji, w których przestrzeń jest ograniczona, np. w kompaktowych podstacjach lub pomieszczeniach z przełącznikami.

2Łatwość konstrukcji: wyłącznik ZW32-12 jest wykonany z lekkich materiałów, co zmniejsza jego całkowitą wagę.,i zainstalować, minimalizując wysiłek fizyczny wymagany podczas procedur instalacyjnych i konserwacyjnych.

3Bezobsługowa obsługa: Przerywacz próżniowy ZW32-12 jest zaprojektowany do pracy bezobsługowej.które nie wymagają regularnej konserwacji ani wymiany mediów gaśniczych łukowychTa funkcja zmniejsza potrzebę rutynowych czynności konserwacyjnych, oszczędzając czas i zasoby.

4Środki przeciw kondensacji: Przerywacz ZW32-12 zawiera środki przeciw kondensacji w celu zapobiegania nagromadzeniu się wilgoci i kondensacji wewnątrz urządzenia.Środki te mogą obejmować stosowanie materiałów odpornych na wilgoć, techniki uszczelniające i systemy wentylacyjne zapewniające niezawodną pracę nawet w wilgotnych warunkach.

5.Oporność na niekorzystne warunki pogodowe i środowiska brudne: wyłącznik ZW32-12 jest zaprojektowany tak, aby wytrzymać niekorzystne warunki pogodowe i środowiska brudne.Jest zbudowany z solidnych materiałów i powłok ochronnych, które zapewniają odporność na wilgoćZapewnia to niezawodność i wydajność wyłącznika nawet w trudnych warunkach zewnętrznych lub przemysłowych.

Właściwości:

1Trójfazowa konstrukcja typu filarów, w pełni zamknięta, o wysokiej wydajności uszczelniającej.

A. Stabilna i niezawodna wydajność przełomowa, brak zagrożenia spalania lub wybuchu; bezobsługa, niewielkie rozmiary, lekka waga i długa żywotność.

B. Silne działanie przeciw wilgoci i rosy, szczególnie odpowiednie do stosowania w chłodnych lub wilgotnych obszarach.

C. Importowane materiały o dobrej wydajności izolacyjnej, odporności na wysokie temperatury, odporności na promieniowanie UV i odporności na starzenie się.

2Efektywny i niezawodny miniaturyzowany mechanizm pracy sprężyny.

A. Silnik magazynowania energii ma niskie zużycie energii do operacji otwierania i zamykania; mechanizm przyjmuje metodę bezpośredniej transmisji z mniejszą liczbą komponentów, co zapewnia wysoką niezawodność.

B.Mechanizm pracy umieszczany jest w zamkniętym pudełku w celu skutecznej zapobiegania rdzewi i poprawy niezawodności mechanizmu.

3- wygodne i elastyczne sterowanie i swobodne działania w połączeniu.

A. Może być sterowany ręcznie do przerywania lub elektrycznie do otwierania i zamykania, a także zdalnie sterowany z odległego miejsca.

B. Można go połączyć z inteligentnym sterownikiem w celu uzyskania automatyzacji dystrybucji lub połączyć z sterownikiem odblokowania w celu utworzenia automatycznego odblokowania lub sekcjonowania.

C. Może być wyposażony w dwu- lub trójfazowe transformatory prądu dla ochrony przed prądem nadprężnym lub zwarciem.

D. Może dostarczać sygnały nabywania prądu dla inteligentnych sterowników i może być wyposażony w transformatory prądu pomiarowego zgodnie z wymaganiami użytkownika.

E. Może być wyposażony w trójfazowy przełącznik izolacyjny z wbudowanym urządzeniem blokującym przeciwbłędne działanie;Można go również zainstalować z izolatorami słupów awaryjnych dla łatwej konserwacji..

Struktura:

Przełącznik przerywania obciążenia składa się z filaru, podstawy i zawiesiny do montażu, mocowania i podnoszenia.

1. kolumnowy wyłącznik przerywania obciążenia wysokiego napięcia wyposażony w przerywacz próżniowy ma stabilną i niezawodną wydajność przerywania, brak zagrożenia zapłonem i wybuchem, bezpieczeństwo, bezobsługa, niewielkie rozmiary,lekkie i długie życie, itp.

Cechy.

2Przełącznik przerywania obciążenia jest całkowicie zamknięty, ma dobrą szczelność, odporność na wilgoć i odwilżanie.

3Zamknięcie i otwarcie przełącznika przerywania obciążenia można sterować ręcznie lub elektrycznie lub zdalnie.

4Mechanizm działania jest nowy, prosty, niezawodny, niewielki, żywotność mechaniczna do 10 000 razy, silnik magazynowania energii jest silnikiem magnetycznym stałego prądu stałego,poziom napięcia wynosi -220V-110V-48V-24V, który można wybrać.

Warunki:

1.Wysokość nie większa niż 2000 m;

2. Temperatura powietrza otoczenia: -45 ° C ~ + 40 ° C. Dzienna różnica temperatur: 25 ° C;

3Prędkość wiatru nie większa niż 35 m / s

4Brak łatwopalnych, wybuchowych, niebezpiecznych miejsc korozji chemicznej i gwałtownych wibracji.

Parametry techniczne:
