Świetlny, podciśnięty na biegunach podciśnięty wyłącznik z czujnikami i sterownikiem o zerowej sekwencji

Świetlny, podciśnięty na biegunach podciśnięty wyłącznik z czujnikami i sterownikiem o zerowej sekwencji

Opis produktu:

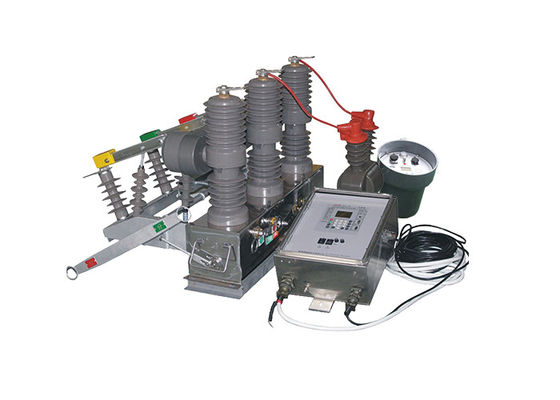

ZW32-12 ((F) pole mounted circuit breaker with zero sequence sensors odnosi się do określonego modelu wyłącznika prądu próżniowego, który jest wyposażony w czujniki zero sequence.
Czujniki sekwencji zerowej, znane również jako czujniki prądu resztkowego lub transformatory prądu sekwencji zerowej,są urządzeniami służącymi do wykrywania i pomiaru nierównoważonych lub pozostałych prądów w trójfazowym systemie zasilaniaCzujniki te są specjalnie zaprojektowane do wykrywania i pomiaru sumy prądu trójfazowego, który w systemie równoważonym powinien być idealnie zerowy.
Włączenie czujników sekwencji zerowej do wyłącznika próżniowego ZW32-12 zapewnia dodatkową funkcjonalność i ochronę.wyłącznik może wykryć usterkę pod ziemią lub nierównoważone warunki w systemieUmożliwia to lepsze wykrywanie usterek i szybszą reakcję na nieprawidłowe warunki, zwiększając bezpieczeństwo i niezawodność systemu dystrybucji energii elektrycznej.
Czujniki sekwencji zerowej umożliwiają wyłącznikowi ZW32-12 lepszą ochronę przed usterkami, nierównoważonymi obciążeniami,i innych nieprawidłowych warunków, które mogą wystąpić w układzie elektrycznymPomaga to zapobiec uszkodzeniu sprzętu, zminimalizować czas przerwy i zapewnić bezpieczeństwo personelu.

Zalety:

1Małe rozmiary: urządzenie jest zaprojektowane z kompaktowym czynnikiem kształtu, umożliwiając łatwą instalację w ograniczonych środowiskach przestrzennych.Małe rozmiary sprawiają, że nadaje się do zastosowań, w których przestrzeń jest ograniczona.

2Lekka waga: urządzenie jest lekkie, co ułatwia transport i montaż.Zmniejsza obciążenie fizyczne podczas obsługi i ułatwia montaż lub integrację z istniejącymi systemami.

3Bez obsługi technicznej: urządzenie jest zaprojektowane w taki sposób, aby wymagało minimalnej konserwacji.zmniejszenie konieczności częstych kontroli lub wymianyTa funkcja pozwala zaoszczędzić czas i środki na działaniach konserwacyjnych.

4Przeciwkondensacja: Urządzenie zawiera środki zapobiegające kondensacji, w tym zabezpieczenia, takie jak uszczelnienie lub izolacja, aby zminimalizować ryzyko gromadzenia się wilgoci.Pomaga to utrzymać optymalną wydajność i chroni elementy wewnętrzne przed potencjalnymi uszkodzeniami spowodowanymi wilgocią.

5.Przystosowuje się do niekorzystnych warunków pogodowych i brudnego środowiska: Urządzenie jest zaprojektowane tak, aby wytrzymać trudne warunki pogodowe, takie jak ekstremalne temperatury, wilgotność lub narażenie na kurz i brud.Jego solidna konstrukcja i zabezpieczenia zapewniają niezawodną pracę w niekorzystnych warunkach, zmniejszając ryzyko awarii lub pogorszenia wydajności.

Właściwości:

1napięcie i prąd znamionowy: wyłącznik jest przeznaczony do trójfazowych systemów prądu przemiennego o napięciu znamionowym odpowiednim do sprzętu dystrybucyjnego na zewnątrz.Działa na częstotliwości 50Hz i ma zakres prądu znamionowego od 630A do 1250ATa wyższa prądówka sprawia, że nadaje się do zastosowań, w których występują większe obciążenia mocy.

2Zdolność krótkoobiegu: wyłącznik ma wysoki poziom prądu krótkoobiegu 20kA. Oznacza to, że może skutecznie przerywać i obsługiwać prądy usterkowe do 20 000 amperów,zapewnia niezawodną ochronę przed zwarciami i ogranicza potencjalne uszkodzenia układu elektrycznego.

3Ochrona i kontrola systemu: głównym celem tego wyłącznika jest ochrona i kontrola systemu elektrycznego.Został zaprojektowany do przerwania przepływu prądu w warunkach nadprądu, takie jak przeciążenia lub zwarcia, poprzez odcięcie prądu pomaga zapobiegać uszkodzeniu urządzenia i zapewnia bezpieczeństwo systemu.

4.Zastosowanie na zewnątrz: ten wyłącznik jest specjalnie zaprojektowany do użytku na zewnątrz, co czyni go odpowiednim do zastosowań w różnych systemach dystrybucji na zewnątrz.Jego solidna konstrukcja i zabezpieczenie pozwalają na wytrzymanie czynników środowiskowych, takich jak warunki pogodowe, kurz i wilgoć.

5.Przemysłowe i górnicze zastosowania: Przerywacz jest odpowiedni dla zakładów przemysłowych i górniczych, w których kluczowe znaczenie ma niezawodne i wydajne rozkładanie energii.Jego wysoka prąd i solidna konstrukcja sprawiają, że nadaje się do obsługi wymagań mocy ciężkich maszyn i urządzeń powszechnie stosowanych w przemyśle i górnictwie.

6Środowiska wiejskie i częste obsługi: wyłącznik jest łatwy w instalacji i obsłudze, co sprawia, że nadaje się do obszarów wiejskich i miejsc wymagających częstej obsługi.Jego przyjazna konstrukcja i niezawodne działanie zapewniają płynne działanie i utrzymanie nawet w trudnych warunkach.

Struktura:

Przełącznik przerywania obciążenia składa się z filaru, podstawy i zawiesiny do montażu, mocowania i podnoszenia.

1. kolumnowy wyłącznik przerywania obciążenia wysokiego napięcia wyposażony w przerywacz próżniowy ma stabilną i niezawodną wydajność przerywania, brak zagrożenia zapłonem i wybuchem, bezpieczeństwo, bezobsługa, niewielkie rozmiary,lekkie i długie życie, itp.

Cechy.

2Przełącznik przerywania obciążenia jest całkowicie zamknięty, ma dobrą szczelność, odporność na wilgoć i odwilżanie.

3Zamknięcie i otwarcie przełącznika przerywania obciążenia można sterować ręcznie lub elektrycznie lub zdalnie.

4Mechanizm działania jest nowy, prosty, niezawodny, niewielki, żywotność mechaniczna do 10 000 razy, silnik magazynowania energii jest silnikiem magnetycznym stałego prądu stałego,poziom napięcia wynosi -220V-110V-48V-24V, który można wybrać.

Wprowadzenie kontrolera:

1.Z interfejsem komunikacyjnym 485 / 232, lub przez światłowód, bezprzewodowe zdalne monitorowanie; Funkcja przyspieszenia po ponownym zamknięciu;gdy przełącznik jest ciężki,automatyczne uruchomienie przyspieszenia w przypadku trwałej awarii;

2.Zamykanie zdalne/ręczne w celu przyspieszenia wybijania i zamykanie ponownie: Użytkownik wysyła prąd po naprawie linii, jeśli zapomniał usunąć przełącznik uziemienia, powinien przyspieszyć wybijanie.

3Można regulować czas opóźnienia trzykrotnego zamknięcia;

4Obwód zamykający skok przyjmuje konstrukcję przeciwdziałającą błędnej pracy i ma funkcję przeciwskokową;

5.Prąd w sekwencji zerowej może odróżniać usterki w strefie i poza strefą;

6Przełącznik zdalnego sterowania zaprojektowany jest tak, by zapobiegać nieprawidłowej pracy.

Parametry techniczne:
