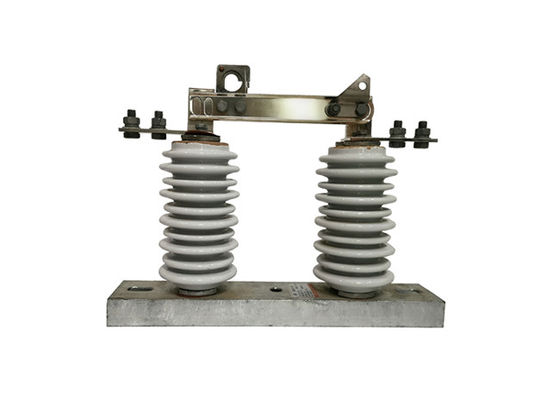

GW9-10/1000A Porcelanowy jednofazowy wysokonapięciowy przełącznik odłączający

GW9-10/1000A Porcelanowy jednofazowy wysokonapięciowy przełącznik odłączający

Opis produktu:

GW9-10/1000A Jednofazowy przełącznik wysokonapięciowy jest przełącznikiem elektrycznym stosowanym do izolacji jednofazowego obwodu wysokonapięciowego od źródła zasilania.Jest zwykle stosowany w systemach dystrybucji energii, aby zapewnić bezpieczne odłączenie energii z określonej części obwodu w celu konserwacji lub naprawyPrzełącznik składa się zazwyczaj z zestawu kontaktów, które mogą być otwierane lub zamknięte ręcznie lub automatycznie, w zależności od zastosowania.Prąd może przepływać przez obwód, a gdy przełącznik jest otwarty, obwód jest odłączony od źródła mocy.

Struktura:

Produkt ten składa się z podstawy (płyty), izolacji słupkowej, części przewodzącej i urządzenia blokującego.a drugi koniec noża jest oddzielnie podłączony do głowicy statycznej, a każda strona jest utrzymywana w dobrym stanie kontaktu przez ciśnienie sprężyny kompresyjnej.ale także sprzyjają zmniejszeniu wzrostu temperatury, a także zwiększyć wytrzymałość mechaniczną noża, co zapewnia stabilność termiczną dynamiczną w przypadku zwarcia.Części blokujące zamontowane na nieobrotnym końcu noża kontaktowego i statyczny haczyk blokujący na statycznym kontakcie stanowią urządzenie blokujące otwieranie, który samodzielnie blokuje się przy zamknięciu hamulca, tak aby nóż hamulcowy nie odpadł samodzielnie z powodu własnej wagi lub działania energii elektrycznej,co spowodowało otwarcie hamulca bez przyczyny.

Operacja:

1 Przygotowanie:Przed uruchomieniem przełącznika należy wyłączyć energię z obwodu i odpowiednio uziemić, aby zapobiec zagrożeniom elektrycznym.
2 Zamykanie przełącznika:Aby zamknąć przełącznik, operator ręcznie lub zdalnie przenosi uchwyt przełącznika lub dźwignię sterującą do pozycji zamkniętej.umożliwiające przepływ prądu przez obwód.
3 Otwieranie przełącznika:Aby otworzyć przełącznik, operator ręcznie lub zdalnie przenosi uchwyt przełącznika lub dźwignię sterującą do otwartej pozycji.przerywanie przepływu prądu.
4 Zarządzanie łukiem:Po otwarciu przełącznika między kontaktami może wystąpić łuk elektryczny, który może być niebezpieczny i spowodować uszkodzenie przełącznika.przełącznik może być wyposażony w urządzenia takie jak łuki lub cewki wybuchowe.
5 Bezpieczeństwo:Operatorzy wysokonapięciowych przełączników odłączających muszą stosować odpowiednie procedury bezpieczeństwa w celu zapobiegania zagrożeniom elektrycznym.i po zastosowaniu procedur blokady/tagout.
