1000A Wysokonapięciowy przełącznik GW9-10 Odłącz 12kV Z automatycznie działającym zewnętrznym wyłącznikiem prądu próżniowego

1000A Wysokonapięciowy przełącznik GW9-10 Odłącz 12kV Z automatycznie działającym zewnętrznym wyłącznikiem prądu próżniowego

Opis produktu:

Wyłączniki odłączające wysokiego napięcia odgrywają kluczową rolę w systemach przesyłu i dystrybucji energii.prace remontoweProjekt i konstrukcja tych przełączników koncentrują się na ich zdolności do obsługi wysokich napięć i prądów,oraz wytrzymać trudne warunki środowiskowe.

W zależności od zastosowania różne rodzaje przełączników odłączających wysokonapięciowych, takich jak przełączniki z przerwą powietrzną, przełączniki z olejkiem i przełączniki izolowane gazem, oferują różne zalety.Przełączniki hamulcowe są najczęstsze i polegają na fizycznie oddzielających się kontaktach, aby przerwać obwódPrzełączniki poddane zanurzeniu w oleju są wypełnione olejem w celu zapobiegania łukowi, co sprawia, że nadają się do zastosowań wysokiego napięcia.umożliwiające bardziej kompaktowe konstrukcje.

Wykorzystanie i utrzymanie wyłączników odłączających wysokiego napięcia wymaga wykwalifikowanego personelu z odpowiednim szkoleniem.w tym stosowanie środków ochrony indywidualnej i przestrzeganie protokołów blokady/tagoutuW celu sprawdzenia prawidłowej funkcjonalności i bezpieczeństwa tych przełączników ważne są również regularne konserwacje i badania.

Zastosowanie:

1.Izolacja podstawy: W podstawie wyłączniki odłączające wysokiego napięcia są używane do odłączenia transformatorów, wyłączników i innego sprzętu z systemu zasilania w celu konserwacji lub naprawy.

2Izolacja linii przesyłowej: przełączniki odłączające wysokonapięciowe są używane do izolowania części linii przesyłowej wysokonapięciowej w celu konserwacji, naprawy lub zapobiegania przepływowi energii w nagłych wypadkach.

3Przełączanie banku kondensatorów: w systemach zasilania z bankami kondensatorów, przełączniki odłączające wysokiego napięcia są używane do odłączenia banku kondensatorów od systemu zasilania w celu konserwacji lub naprawy.

4.Odrzucenie obciążenia: W przypadku przeciążenia lub innej sytuacji awaryjnej, wyłączniki odłączające wysokiego napięcia mogą być użyte do odłączenia obciążenia poprzez odłączenie niektórych części systemu zasilania.

5.Izolacja usterek: Przełączniki odłączające wysokiego napięcia są używane do izolowania usterek w układzie zasilania, aby zapobiec uszkodzeniu urządzeń i zapewnić ciągłość zasilania.

Operacja:

Wysokonapięciowe przełączniki odłączania oddzielają przewodzącą część od podstawy za pomocą izolacji, aby zapewnić normalną odległość izolacji roboczej i zamocować przewodzącą część, izolację,i podstawy jako zintegrowane urządzenie przełącznikoweW pozycji otwartej znajduje się widoczna luka i odpowiednia odległość izolacyjna, aby wytrzymać normalne napięcie robocze.może niezawodnie przenosić normalny prąd roboczy i prąd usterki z zwarciemZe względu na obecność dedykowanego urządzenia gaśniczego, może być używany tylko do przełączania obwodów z napięciem, ale bez obciążenia.Operacje otwierania i zamykania są wykonywane przy użyciu haczyka izolacyjnego do ciągnięcia lub popychania okrągłego otworu w blokadzie, powodując odłączenie dynamicznego haczyka blokującego i połączenie go ze statycznym haczykiem blokującym.

Struktura:

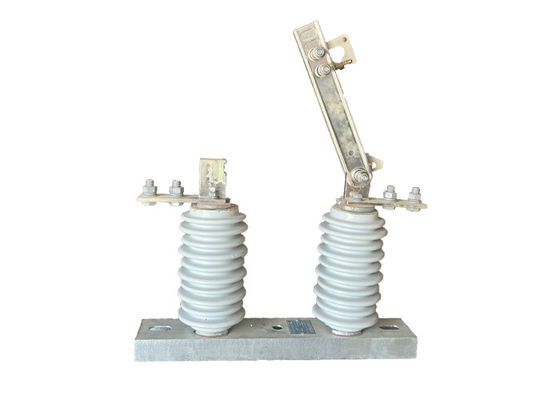

Produkt ten składa się z podstawy (płyty), izolacji słupkowej, części przewodzącej i urządzenia blokującego.a drugi koniec noża jest oddzielnie podłączony do głowicy statycznej, a każda strona jest utrzymywana w dobrym stanie kontaktu przez ciśnienie sprężyny kompresyjnej. Każdy nóż ma kształt szczeliny, co nie tylko zwiększa powierzchnię rozpraszania ciepła noża,ale także sprzyjają zmniejszeniu wzrostu temperatury, a także zwiększyć wytrzymałość mechaniczną noża, co zapewnia stabilność termiczną dynamiczną w przypadku zwarcia.Części blokujące zamontowane na nieobrotnym końcu noża kontaktowego i statyczny haczyk blokujący na statycznym kontakcie stanowią urządzenie blokujące otwieranie, który samodzielnie blokuje się przy zamknięciu hamulca, tak aby nóż hamulcowy nie spadł samodzielnie z powodu własnej wagi lub działania energii elektrycznej,co spowodowało otwarcie hamulca bez przyczyny.

Rozmieszczenie:
