12kV 630A HV AC Wysokiej wydajnościprąd odłączyć przełącznik Gb 1985-2014 Niskie ryzyko z zewnętrznym wyłącznikiem prądu próżniowego

12kV 630A HV AC Wysokiej wydajnościprąd odłączyć przełącznik Gb 1985-2014 Niskie ryzyko z zewnętrznym wyłącznikiem prądu próżniowego

Opis produktu:

Przełączniki odłączania wysokiego napięcia są niezbędnymi elementami w systemach przesyłu i dystrybucji energii,ponieważ umożliwiają izolację określonych odcinków sieci do prac konserwacyjnych lub naprawczychMożna je również wykorzystać do izolowania części sieci w przypadku awarii lub innego nieprawidłowego stanu.

Przełączniki te są przeznaczone do obsługi wysokich napięć i prądów i są zwykle wykonane z trwałych i wytrzymałych materiałów, takich jak stal nierdzewna, aluminium lub miedź.Zostały zaprojektowane tak, by wytrzymać trudne warunki środowiskowe., takich jak ekstremalne temperatury, silne wiatry i silne opady deszczu.

Istnieje kilka rodzajów wyłączników odłączających wysokiego napięcia, w tym przełączników z przerwą powietrzną, przełączników zanurzonych w oleju i przełączników izolowanych gazem.i pracują przy użyciu zestawu kontaktów, które fizycznie oddzielają się, gdy włącza sięPrzełączniki zanurzone w oleju są zazwyczaj stosowane w zastosowaniach wysokiego napięcia i są wypełnione olejem, aby zapobiec łukowi, gdy przełącznik jest otwarty.Przełączniki o izolacji gazowej wykorzystują gaz hexafluorku siarki do izolacji kontaktów przełącznika, co pozwala na mniejsze i bardziej kompaktowe konstrukcje przełączników.

Wyłączniki odłączania wysokiego napięcia muszą być obsługiwane i utrzymywane przez wykwalifikowany personel, który otrzymał odpowiednie szkolenie.w tym stosowanie odpowiednich środków ochrony indywidualnej i stosowanie procedur blokady/tagowania w celu zapobiegania przypadkowemu pobraniu energii przez urządzeniaRegularna konserwacja i testowanie przełączników odłączania wysokiego napięcia jest również ważne, aby zapewnić ich prawidłowe funkcjonowanie i bezpieczeństwo użytkowania.

Rozmieszczenie:

Związek między zewnętrznym wyłącznikiem próżniowym a zewnętrznym wysokonapięciowym izolatorem odłączania polega na ich komplementarnej roli w układzie elektrycznym:

Przerwanie obwodu: Przerywacz próżniowy jest odpowiedzialny za przerwanie obwodu elektrycznego podczas normalnej pracy lub w przypadku awarii.Działa jako podstawowe środki przerwania przepływu prąduW przeciwieństwie do tego izolator odłączania służy do izolacji obwodu od źródła zasilania podczas prac konserwacyjnych lub naprawczych.Zapewnia dodatkową warstwę bezpieczeństwa poprzez fizyczne otwieranie obwodu.

Koordynacja: W systemach zasilania wysokiego napięcia wyłączacz próżniowy i izolator odłączający są często skoordynowane, aby działały razem.Przerywacz jest odpowiedzialny za wykrywanie usterek i uruchomienie, aby przerwać przepływ prądu, natomiast izolator odłączający służy do fizycznej izolacji obwodu i dostarczania widocznego wskazania odłączenia.

Bezpieczeństwo i konserwacja: Izolator odłączania odgrywa kluczową rolę w zapewnieniu bezpieczeństwa personelu konserwacyjnego.izolator odłączający jest uruchamiany w celu otwarcia obwodu i zapewnienia widocznej szczeliny powietrznejZ drugiej strony wyłącznik próżniowy chroni system podczas normalnej pracy i w przypadku awarii.

Struktura:

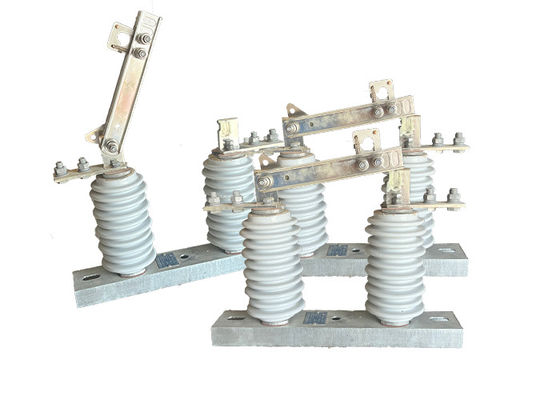

Opisany produkt składa się z podstawy (płyty), izolacji słupkowej, części przewodzącej i urządzenia blokującego.Noż jest zainstalowany na głowicy dynamicznego noża kontaktowego przez śruby i jest oddzielnie podłączony do głowicy statycznej. Każdy bok jest utrzymywany w dobrym stanie kontaktu przez ciśnienie sprężyny kompresyjnej.który zwiększa powierzchnię rozpraszania ciepła i zmniejsza wzrost temperaturyPrzyczynia się to do wytrzymałości mechanicznej noża i sprawia, że jest on stabilny dynamicznie i termicznie w przypadku zwarć.
Części blokujące zamontowane na nieobrotnym końcu noża kontaktowego i statyczny haczyk blokujący na statycznym kontakcie tworzą urządzenie blokujące otwieranie.urządzenie samodzielnie się blokuje, aby nóż hamulcowy nie spadł z powodu własnego ciężaru lub działania prądu elektrycznego, co mogłoby spowodować otwarcie hamulca bez przyczyny.
Produkt ten jest powszechnie stosowany w systemach przesyłu i dystrybucji energii i odgrywa kluczową rolę w zapewnieniu prawidłowego funkcjonowania sieci elektrycznej.Należy stosować odpowiednie procedury bezpieczeństwa podczas pracy z tymi przełącznikami, a tylko wykwalifikowany i przeszkolony personel powinien być dopuszczony do ich eksploatacji i utrzymania.

Zalety:

1Prosta struktura: przełącznik izolacyjny jest zaprojektowany z prostą strukturą, dzięki czemu jest łatwy w zrozumieniu i obsłudze.

Niski poziom konserwacji: ze względu na swoją konstrukcję i konstrukcję przełącznik izolacyjny wymaga minimalnej konserwacji, zmniejszając potrzebę częstych inspekcji i napraw.

2Wysoka liniowość przerwania i zamknięcia: przełącznik izolacyjny ma doskonałą liniowość przerwania i zamknięcia, zapewniając płynną i niezawodną pracę podczas operacji przełączania.

3Wysoka niezawodność: przełącznik jest skonstruowany tak, aby zapewniać niezawodną wydajność, minimalizując ryzyko awarii lub awarii podczas pracy.

4.porównywalne z normami międzynarodowymi: przełącznik izolacyjny serii GW9-12 ((W) spełnia lub przekracza poziom produktów podobnych zarówno w kraju, jak i na świecie,zapewnienie jej zgodności i konkurencyjności na rynku.

Zastosowanie:

1. Sieci energetyczne: Przełącznik pionowy wysokonapięciowego izolatora jest kluczowym elementem w sieciach energetycznych, gdzie jest używany do izolowania odcinków linii przesyłowej w celu konserwacji lub naprawy.To pomaga zapewnić, że sieć energetyczna pozostanie funkcjonalna i niezawodna, nawet podczas prac konserwacyjnych lub naprawczych.

2.Podstawy elektryczne: w podstawach elektrycznych powszechnie stosowany jest również przełącznik wysokonapięciowy,gdzie jest stosowany do izolacji poszczególnych transformatorów lub innego sprzętu do konserwacji lub naprawyTo pomaga zapewnić, że podstacja pozostanie funkcjonalna i niezawodna, nawet podczas prac konserwacyjnych lub naprawczych.

3.Systemy energii odnawialnej: przełącznik wysokonapięciowego izolacji pionowej jest również stosowany w systemach energii odnawialnej, takich jak elektrownie wiatrowe i słoneczne,do izolowania odcinków linii przesyłowej do celów konserwacji lub naprawyPomaga to zapewnić, by system energii ze źródeł odnawialnych pozostawał funkcjonalny i niezawodny, nawet podczas prac konserwacyjnych lub naprawczych.

Warunki:

1Wysokość nie przekracza 1000 m.

2.Temperatura powietrza otoczenia: maksymalnie + 40°C;minimalnie:obszary ogólne -30°C, Paramos -40°C;

3.Ciśnienie wiatru nie przekracza 700 Pa. ((odpowiada prędkości wiatru 34 m/s);

4Intensywność trzęsienia ziemi nie przekracza 8 stopni.

5.Sytuacja robocza jest wolna od częstych gwałtownych wibracji;

6Miejsce montażu izolacji zwykłego typu należy trzymać z dala od gazu, dymów, osadów chemicznych, mgły, pyłu,

i innych materiałów wybuchowych i żrących, które poważnie wpływają na izolację i przewodność izolacji

7.Zanieczyszczenioodporny typ izolacji ma zastosowanie do bardzo brudnych przewodów, jednak nie powinno być żadnych materiałów wybuchowych i materiałów powodujących pożar

Parametry techniczne:
