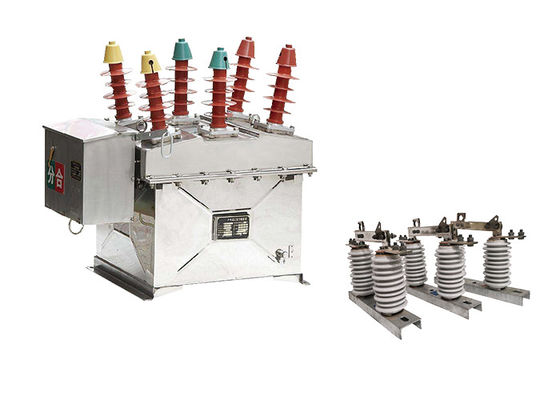

Automatyczny wyłącznik zasilania próżniowego 630A/1250A

Automatyczny wyłącznik zasilania próżniowego 630A/1250A

Opis produktu:

Automatyczny wyłącznik próżniowy ZW8-12 został zaprojektowany zgodnie z międzynarodowymi normami i jest produkowany przy użyciu zaawansowanych technologii.o mocy nominalnej do 630 A, i prąd przerywania zwarcia do 20kA.

Przełącznik składa się z kilku kluczowych elementów, w tym przerywacza próżniowego, mechanizmu działania i systemu sterowania.Przerywacz próżniowy jest sercem przełącznika i jest odpowiedzialny za przerywanie prądu elektrycznegoZostał zaprojektowany do pracy w próżni, co pomaga zapobiegać łukowieniu i zapewnia niezawodną pracę.

Mechanizm pracy odpowiada za otwieranie i zamykanie wyłącznika i może być sterowany ręcznie lub elektrycznie.System sterowania monitoruje wyłącznik i zapewnia operatorom informacje zwrotne, umożliwiając im monitorowanie stanu wyłącznika i wykrywanie ewentualnych usterek.

Przerywacz ZW8-12 jest bardzo niezawodny i wymaga minimalnej konserwacji, ma długą żywotność i jest w stanie wytrzymać trudne warunki zewnętrzne.o pojemności nieprzekraczającej 10 W.

Właściwości:

Funkcja ochrony mikrokomputera

1.Ma trójstopniową funkcję ochrony prądu: szybki ruch, ograniczony czasowo szybki ruch i ochronę przed prądem.

2Elastyczne ustawienie charakterystyki szybkiego i wolnego czasowania.

3Użytkownicy mogą ustawić wartości ochrony i opóźnienia.

Funkcja ponownego zamykania

1Można ustawić do trzech operacji ponownego zamykania.

2Użytkownicy mogą swobodnie wybrać liczbę operacji ponownego zamknięcia i różne interwale ponownego zamknięcia.

3Ma funkcje przyspieszenia przed ponownym zamknięciem, przyspieszenia po ponownym zamknięciu i sekwencyjnego wyboru koordynacji.

Funkcja odbudowy sieci

1.Obejmuje blokadę pod napięciem, automatyczne ponowne zamknięcie, krótkotrwałe niezamykanie, ciągłe niezamykanie, ponowne zamknięcie pod napięciem, automatyczne zresetowanie, krótkotrwałe aktywowanie wartości ochrony w stanie gotowości,i ciągłe aktywowanie wartości ochrony w stanie gotowości.

2Rozproszone inteligentne sterowanie może być realizowane zgodnie z ustawioną wcześniej funkcją podczas pracy sieci pierścieniowej.

3Gdy występuje usterka sieci, automatycznie usuwa usterkę, izoluje obszar usterki, automatycznie przekazuje moc i przywraca moc do obszaru bez usterki.

Funkcja pomiaru

1Zapisuje napięcie, prąd i inne dane operacyjne, a także zapisy zdarzeń.

Funkcja FTU

1.Może osiągnąć cztery funkcje zdalnego sterowania, telemetrii, zdalnej sygnalizacji i zdalnej regulacji.

2.Obejmuje zdalne sterowanie, zdalne monitorowanie różnych stanów, zdalne wyświetlanie różnych wartości pomiarowych i zapisów zdarzeń oraz zdalne regulacje różnych ustawionych wartości.

Interfejs i protokół komunikacji

Kontroler jest wyposażony w jeden interfejs danych i standardowy protokół komunikacji zdalnej, obsługujący różne metody komunikacji, takie jak światłowodowe, przewodowe i bezprzewodowe,urządzenia do wykonywania funkcji zdalnego terminala w systemie automatyki dystrybucji energii.

Funkcja zdalnego sterowania

Może być wyposażony w bezprzewodowy sterownik zdalny w celu uzyskania zdalnych operacji otwierania i zamykania z bliska, przy bezpiecznej i niezawodnej pracy.

Akumulator zapasowy

1.Może być wyposażony w akumulator zapasowy, aby utrzymać normalną pracę przez 12 godzin po utracie prądu przemiennego.

Funkcja ochrony przełączania podwójnego zasilania

1.Posiada podwójną kontrolę wzajemną zasilania, z automatyczną funkcją opóźnionego zamknięcia przy włączeniu i automatyczną funkcją opóźnionego uruchomienia przy wyłączeniu.

2Strona wyjściowa ma funkcję niezamykania się w przypadku zasilania prądem, a dwie pozycje przełącznika są połączone.


Struktura:

1Technologia formowania jednorazowego rozciągania oparta na formie: górna pokrywa obudowy jest wytwarzana przy użyciu zaawansowanej technologii formowania jednorazowego rozciągania,który zapewnia wysoki poziom wytrzymałości mechanicznejTechnologia ta umożliwia również łatwą instalację. Dodatkowo obudowa jest odporna na rdzew i korozję.Użytkownicy mają możliwość wyboru pomiędzy rozpyleniem stali nierdzewnej lub wysokiej jakości stalowej płyty.

2Przełącznik odłączający (opcjonalny): wyłącznik próżniowy ZW32-12 oferuje opcjonalną funkcję przełącznika odłączającego.Służy jako wygodny i dobrze widoczny punkt odłączenia podczas konserwacji linii dystrybucyjnejW celu zapobiegania błędnej pracy pomiędzy wyłącznikiem odłączającym a wyłącznikiem znajduje się mechaniczne urządzenie blokujące.Zapewnia to zwiększone bezpieczeństwo i minimalizuje ryzyko przypadkowych operacji.

Warunki:

1.Temperatura otoczenia: -40°C~+70°C (średnia dzienna temperatura nieprzekracza +40°C)

2Wysokość: > 1000 m (maksymalnie 3000 m)

3.Wetność powietrza:Średnia dzienna wilgotność względna nie większa niż 95%, średnia miesięczna wilgotność względna

4Poziom zanieczyszczenia:Poziom IV

5Maksymalna prędkość wiatru: 700 Pa (ekwiwalent prędkości wiatru 35 m/s)

6Intensywność trzęsienia ziemi: 8 stopnia.

Parametry techniczne:
