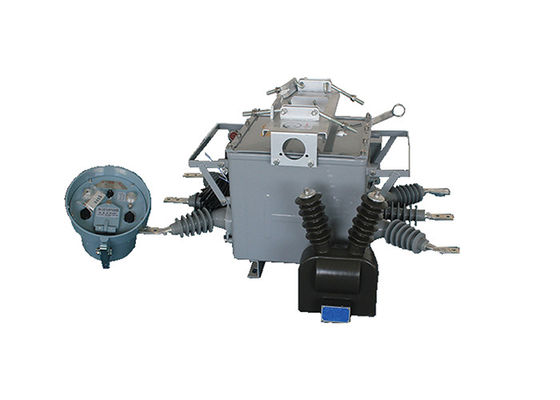

Trzyfazowy Vcb zewnętrzny AC Automatyczny wyłącznik prądu próżniowego ze stali nierdzewnej z inteligentnym sterownikiem

Trzyfazowy Vcb zewnętrzny AC Automatyczny wyłącznik prądu próżniowego ze stali nierdzewnej z inteligentnym sterownikiem

Opis produktu:

Automatyczny wyłącznik prądu próżniowego ZW20-12(F) jest specjalnie zaprojektowany do użytku na zewnątrz w sieciach dystrybucyjnych o napięciu 10 kV na obszarach wiejskich i miejskich.Jest zdolny do obsługi różnych scenariuszy, takich jak prąd obciążenia, prądu przeciążenia i prądu zwarcia.
Przełącznik posiada trójfazową strukturę pudełka, która obejmuje podstawowe elementy, takie jak mechanizm pracy, przewodzący obwód, system izolacyjny, element uszczelniający i powłokę.Komponenty te działają w harmonii, zapewniając sprawne i bezpieczne działanie przełącznika.
W celu dalszego zwiększenia możliwości sterowania i monitorowania wyłącznik ZW20-12 ((F) jest wyposażony w inteligentne zdalne końcówki.Terminale te umożliwiają integrację z aplikacjami automatyki dystrybucji, umożliwiające zdalne sterowanie i monitorowanie w czasie rzeczywistym wyłącznika.
Oprócz wariantu ZW20-12 ((F) dostępna jest inna opcja zwana ZW20-12 ((Z).Ten wariant to inteligentny zewnętrzny wysokonapięciowy AC true air breaker, który zawiera funkcję SMS GSMTa funkcjonalność umożliwia komunikację za pośrednictwem wiadomości tekstowych, zapewniając dodatkowy środek kontroli i komunikacji dla przełącznika.

Ponadto wyłącznik ZW20-12(F) można połączyć z sterownikiem przełącznika podziału w celu utworzenia zewnętrznego systemu wyłącznika powietrza AC wysokiego napięcia.Połączenie to zwiększa ogólną funkcjonalność i wszechstronność wyłącznika, oferując kompleksowe możliwości kontroli i ochrony.



Charakterystyka sterownika:

1. Może być wyposażony w interfejs komunikacji 485 / 232, lub poprzez światłowodowe, bezprzewodowe zdalne monitorowanie; ponowne zamknięcie akceleracji funkcji: gdy przełącznik jest ciężki

2Automatyczne uruchomienie przyspieszenia w przypadku trwałej awarii

3. sterowanie zdalne / ręczne zamknięcie przyspiesza uruchomienie i zablokowanie ponowne zamknięcie: jeśli użytkownik przegląda linię i przesyła prąd, jeśli zapomniał usunąć hamulca naziemnego noża,Podróż powinna być przyspieszona.

4Czas opóźnienia trzech zamknięć można regulować.

5Obwód obciążający przyjmuje konstrukcję przeciwdziałającą błędnej pracy i ma funkcję zapobiegania skokom.

6Prąd z sekwencji zerowej może się załamać w strefie i poza nią.

7Otwieranie i zamykanie zdalnego sterowania jest zaprojektowane tak, aby zapobiegać błędom.




Właściwości:

1Automatyczny wyłącznik prądu próżniowego ZW20-12(F) wykazuje silną odporność na zanieczyszczenia.zapewnienie niezawodnej wydajności nawet w warunkach zanieczyszczeniaWykazuje również wysoką i niską odporność na temperatury, umożliwiając pracę w szerokim zakresie temperatur.zwiększenie ogólnego bezpieczeństwa.

2Wykorzystując całkowicie zamkniętą konstrukcję, wyłącznik jest wypełniony gazem SF6 w obudowie.co sprawia, że nadaje się do stosowania w obszarach o wysokiej temperaturze i wilgotnościZamknięta obudowa chroni elementy wewnętrzne przed czynnikami zewnętrznymi, zapewniając optymalną wydajność i długowieczność.

3Przerywacz jest wyposażony w transformator prądu (CT), który przesyła prąd do inteligentnego sterownika do analizy informacji.umożliwiające elastyczność konfiguracji systemuTerminaly podłączające można łatwo podłączyć do odpowiednich gniazdek końcowych, co ułatwia wygodną instalację i konserwację.

4Mechanizm działania wyłącznika jest innowacyjny i prosty, co daje kompaktowy rozmiar i lekką konstrukcję.zminimalizowanie ryzyka awarii lub awariiKompaktowy rozmiar przyczynia się również do oszczędności miejsca w instalacji i łatwości obsługi.

5Na zewnętrznej obudowie wyłącznika znajdują się widoczne wskaźniki stanu magazynowania energii, stanu otwarcia i stanu zamknięcia.umożliwiające łatwą identyfikację stanu pracy wyłącznikaTa wizualna informacja zwrotna zwiększa wydajność operacyjną i zapewnia dokładny monitoring stanu wyłącznika.

Struktura:

1Urządzenie zabezpieczające i monitorujące przekaźnik oparte na mikrokomputerze służy jako sterownik układu wyłącznika.Wykorzystuje zaawansowaną technologię mikrokomputerów w celu zapewnienia precyzyjnej i efektywnej ochrony przekaźnika i funkcji monitorowania.

2Kontroler jest zaprojektowany z silną odpornością na warunki pogodowe, co pozwala mu wytrzymać różne warunki środowiskowe.zapewnienie niezawodnej pracy nawet w wilgotnych lub wilgotnych warunkach.

3Aby zapewnić bezpieczne i niezawodne połączenie, sterownik jest połączony z przełącznikiem za pomocą złączy lotniczych, które zapewniają wysoki poziom stabilności i trwałości.zapewnienie właściwej komunikacji i funkcjonalności pomiędzy sterownikiem a przełącznikiem.

4Kontroler posiada doskonałą niezawodność połączenia, minimalizując ryzyko utraty lub zakłócenia sygnału.zabezpieczenie integralności i dokładności systemu ochrony i monitorowania przekaźnika.

Warunki środowiskowe:

1Wysokość: 2000 metrów

2.Temperatura otoczenia:na zewnątrz -30°C~+55°C

Najwyższa średnia roczna temperatura wynosi 20°C

Maksymalna średnia dzienna temperatura wynosi 30°C

3Względna wilgotność powietrza: 95% (25°C)

4Pojemność sejsmiczna: przyspieszenie na poziomie ziemi 0,3 g

Przyspieszenie pionowe na ziemi 0,15 g

Działając na trzy fale sinusów

Wskaźnik bezpieczeństwa 1.67

5Intensywność sejsmiczna: 7 stopni.

6Maksymalna dzienna różnica temperatur: 25°C

7.Miejsce instalacji:powierzchnie, punkt wyznaczania odpowiedzialności użytkownika linii powietrznej o mocy 10 kW

8.Metoda uziemienia: Punkt neutralny nie dotyka, uziemienie cewki łukowej i uziemienie niskiego oporu




Parametry techniczne:

Parametry techniczne sterownika:
