Opis produktu:

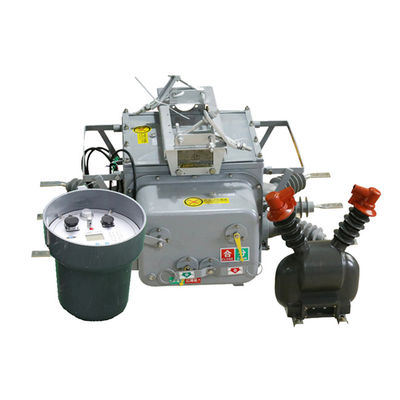

Automatyczny wyłącznik prądu próżniowego ZW20-12 ((F) jest rodzajem trójfazowego zewnętrznego wyłącznika wysokiego napięcia AC 50Hz przeznaczonego głównie do użytku w wiejskich i miejskich sieciach dystrybucyjnych zewnętrznych o napięciu 10 kV.Służy do obsługi prądu obciążenia, prądu przeciążenia, prądu zwarcia i podobnych scenariuszy.
Przełącznik posiada trójfazową wspólną strukturę skrzynki, składającą się z kilku elementów, w tym mechanizmu pracy, obwodu przewodzącego, układu izolacyjnego, elementu uszczelniającego,i muszelka.Komponenty te współpracują ze sobą w celu zapewnienia efektywnej i bezpiecznej pracy wyłącznika.
Dodatkowo przełącznik ZW20-12 ((F) jest wyposażony w inteligentne zdalne końcówki obsługujące różne aplikacje automatyki dystrybucji, umożliwiające zwiększone możliwości sterowania i monitorowania.
Ponadto istnieje inny wariant tego przełącznika o nazwie ZW20-12 ((Z), który jest inteligentnym zewnętrznym wysokonapięciowym przełącznikiem prądu przemiennego.umożliwiające komunikację za pośrednictwem wiadomości tekstowych.
Ponadto wyłącznik ZW20-12(F) może być połączony z sterownikiem przełącznika podziału w celu utworzenia zewnętrznego systemu wyłącznika powietrza AC wysokiego napięcia.Połączenie to zwiększa funkcjonalność i wszechstronność wyłącznika, zapewniając bardziej kompleksowe możliwości kontroli i ochrony.



Charakterystyka sterownika:

1System wyłącznika może być wyposażony w interfejs komunikacyjny 485/232, umożliwiający wygodną komunikację i wymianę danych z urządzeniami zewnętrznymi.może osiągać monitorowanie na duże odległości za pomocą technologii światłowodowych lub komunikacji bezprzewodowejOpcje te umożliwiają efektywne monitorowanie i sterowanie systemem wyłączników z odległych lokalizacji.
2W przypadku trwałej awarii system wyłącznika automatycznie uruchamia funkcję przyspieszenia do uruchomienia.pomoc w zapobieganiu dalszym uszkodzeniom lub zagrożeniom spowodowanym usterką.
3System wyłącznika obsługuje zarówno zdalne sterowanie, jak i ręczne zamknięcie z możliwością przyspieszenia do startu.Jeśli użytkownik przywraca zasilanie do linii po naprawie, ale zapomina o usunięciu przełącznika noża uziemienia, system automatycznie przyspieszy do wysiłku jako środek ostrożności.
4Czas opóźnienia ponownego zamknięcia można regulować dla wszystkich trzech prób ponownego zamknięcia.
5Obwód uruchamiania/przesłania systemu wyłącznika jest zaprojektowany w celu zapobiegania fałszywym działaniom.Takie zaprojektowanie zapewnia, że system dokładnie reaguje na prawdziwe usterki lub nieprawidłowości, minimalizując jednocześnie występowanie niepotrzebnych lub nieprawidłowych akcji uruchamiania lub ponownego zamykaniaZawiera również funkcję anty-przeciskania, aby zwiększyć ogólne bezpieczeństwo i niezawodność systemu.
6System ma zdolność pomiaru prądu w sekwencji zerowej, dzięki czemu potrafi odróżnić usterki występujące w strefie chronionej od usterek pochodzących z zewnątrz strefy.Rozdzielczość ta pomaga w określeniu dokładnej lokalizacji usterek i umożliwia podjęcie odpowiednich działań w celu izolacji usterek i ochrony systemu..
7Funkcja zdalnego sterowania wyłączeniem/przesłonięciem układu wyłącznika jest zaprojektowana w celu zapobiegania fałszywym działaniom.Takie zaprojektowanie zapewnia dokładne i niezawodne wykonywanie poleceń zdalnych do uruchamiania lub ponownego zamykania, zmniejszając ryzyko nieprawidłowych lub niezamierzonych operacji, które mogłyby potencjalnie zagrozić bezpieczeństwu lub stabilności systemu.




Właściwości:

1 Duża odporność na zanieczyszczenie, wysoka odporność na wysokie i niskie temperatury, brak zagrożenia spalania i eksplozji.

2 całkowicie zamknięta konstrukcja, pudełko wypełnione gazem SF6, dobrze uszczelnione, odpowiednie do obszarów o wysokiej temperaturze i wilgotności.

3 wbudowany CT, prąd wyjściowy dla inteligentnego urządzenia sterującego do analizy informacji i stosunek można regulować, terminal połączenia podłączony do odpowiedniego terminala.

Mechanizm działania jest nowy, prosty, niewielki, lekki, bezpieczny i niezawodny.

5 Muszelka wyraźnie wskazuje na "magazyny energii", "punkty" i "skombinowane" stany.



Struktura:

1Urządzenie zabezpieczające i monitorujące przekaźnik oparte na mikrokomputerze służy jako sterownik układu wyłącznika.Wykorzystuje zaawansowaną technologię mikrokomputerów w celu zapewnienia precyzyjnej i efektywnej ochrony przekaźnika i funkcji monitorowania.

2Kontroler jest zaprojektowany z silną odpornością na warunki pogodowe, co pozwala mu wytrzymać różne warunki środowiskowe.zapewnienie niezawodnej pracy nawet w wilgotnych lub wilgotnych warunkach.

3Aby zapewnić bezpieczne i niezawodne połączenie, sterownik jest połączony z przełącznikiem za pomocą złączy lotniczych, które zapewniają wysoki poziom stabilności i trwałości.zapewnienie właściwej komunikacji i funkcjonalności pomiędzy sterownikiem a przełącznikiem.

4Kontroler posiada doskonałą niezawodność połączenia, minimalizując ryzyko utraty lub zakłócenia sygnału.zabezpieczenie integralności i dokładności systemu ochrony i monitorowania przekaźnika.

Warunki środowiskowe:

1 temperatura powietrza otoczenia: -40 °C ~ + 70 °C;

2 Wysokość: nie więcej niż 3000 m

3 Poziom zanieczyszczenia: klasa IV:

4 Prędkość wiatru nie przekracza 34 m / s (równoważna 700 Pa na powierzchni butli);

5 wibracje lub ruchy ziemi zewnętrzne urządzenia przełącznikowego i urządzeń sterujących są znikome;

6 Amplituda indukcji interferencji elektromagnetycznych w układzie wtórnym nie przekracza 1,6 kV.




Parametry techniczne:

Parametry techniczne sterownika:
