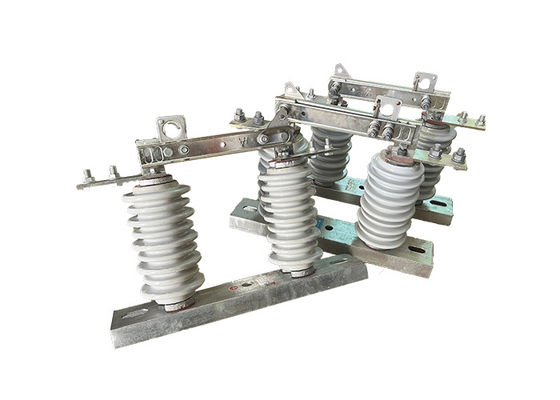

Izolacja wysokonapięciowy izolator elektryczny zewnętrzny działający na haczyku
Opis produktu:
Wysokonapięciowe izolatory elektryczne są powszechnie stosowane w systemach przesyłu i dystrybucji energii, gdzie stanowią środek wspierania i izolacji linii i urządzeń wysokonapięciowych.Zostały zaprojektowane, aby wytrzymać wysokie napięcie i prąd elektryczny, są zazwyczaj stosowane w zastosowaniach, w których niezawodność i bezpieczeństwo są kluczowe.
Konstrukcja wysokonapięciowego izolacji elektrycznej zazwyczaj obejmuje kilka kluczowych komponentów, w tym izolacyjne ciało z porcelany, metalowe końcowe osprzęty i związek uszczelniający.Izolacja wykonana jest zazwyczaj z wytrzymałej porcelany, który jest formowany w żądany kształt i rozmiar i pokryty szklaniem w celu poprawy jego właściwości elektrycznych i mechanicznych.zapewniające środek do mocowania izolacji do konstrukcji nośnej lub sprzętu.
Wysokonapięciowe izolatory elektryczne są dostępne w różnych kształtach i rozmiarach i mogą być zaprojektowane ze specjalistycznymi funkcjami w celu poprawy ich wydajności i bezpieczeństwa.Może to obejmować bariery izolacyjne, spadochrony łukowe i wyłączniki ziemne, między innymi.
Operacja:
Przełącznik przełącznika oddziela przewodzącą część od podstawy za pomocą izolacji w celu zapewnienia normalnej odległości izolacji roboczej i zamocowania przewodzącej części, izolacji,i podstawy jako zintegrowane urządzenie przełącznikoweW pozycji otwartej znajduje się widoczna luka i odpowiednia odległość izolacyjna, aby wytrzymać normalne napięcie robocze.może niezawodnie przenosić normalny prąd roboczy i prąd usterki z zwarciemZe względu na obecność dedykowanego urządzenia gaśniczego, może być używany tylko do przełączania obwodów z napięciem, ale bez obciążenia.Operacje otwierania i zamykania są wykonywane przy użyciu haczyka izolacyjnego do ciągnięcia lub popychania okrągłego otworu w blokadzie, powodując odłączenie dynamicznego haczyka blokady i połączenie go ze statycznym haczykiem blokady.
Struktura:
Produkt ten składa się z podstawy (płyty), izolacji słupkowej, części przewodzącej i urządzenia blokującego.a drugi koniec noża jest oddzielnie podłączony do głowicy statycznej, a każda strona jest utrzymywana w dobrym stanie kontaktu przez ciśnienie sprężyny kompresyjnej.ale także sprzyjają zmniejszeniu wzrostu temperatury, a także zwiększyć wytrzymałość mechaniczną noża, co zapewnia stabilność termiczną dynamiczną w przypadku zwarcia.Części blokujące zamontowane na nieobrotnym końcu noża kontaktowego i statyczny haczyk blokujący na statycznym kontakcie stanowią urządzenie blokujące otwieranie, który samodzielnie blokuje się przy zamknięciu hamulca, tak aby nóż hamulcowy nie odpadł samodzielnie z powodu własnej wagi lub działania energii elektrycznej,co spowodowało otwarcie hamulca bez przyczyny.
Ryzyko dla bezpieczeństwa:
1- Wstrząs elektryczny.Wysokonapięciowe przełączniki odłączające mogą wywołać potencjalnie śmiertelny wstrząs elektryczny, jeśli nie są odpowiednio obsługiwane.Może to nastąpić, jeśli przed otwarciem przełącznika nie jest odpowiednio odizolowany lub jeśli istnieje usterka w urządzeniu.
2.Blask łuku:Przy otwarciu wyłączników wysokiego napięcia może wystąpić błysk łukowy, który może uwalniać znaczną ilość energii w postaci ciepła, światła i ciśnienia.i inne obrażenia.
3- Niewydolność urządzenia:Wyłączki wysokonapięciowe mogą się załamać, jeśli nie są prawidłowo utrzymywane lub są przeciążone, co może spowodować uszkodzenie sprzętu, pożary i inne zagrożenia.
4Zagrożenia dla środowiska:Przełączniki odłączania wysokiego napięcia znajdują się często na zewnątrz, gdzie mogą być narażone na ekstremalne warunki pogodowe, takie jak silne wiatry, silny deszcz i uderzenia piorunów.Warunki te mogą stwarzać dodatkowe zagrożenia dla bezpieczeństwa personelu obsługującego lub utrzymującego sprzęt.
Parametry techniczne:
Numer seryjny. | Parametry | Jednostka | Dane | |||||||||
1 | Napęd nominalny | kV | 12 | |||||||||
2 | Prąd nominalny | Model nr. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
(H) GW9-12(W)/1000-20 | 1000 | |||||||||||
(H) GW9-12(W)/1250-31.5 | 1250 | |||||||||||
3 | 4s Krótkotrwały prąd odporny | Model nr. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
(H) GW9-12(W)/1000-20 | 50 | |||||||||||
(H) GW9-12(W)/1250-31.5 | 80 | |||||||||||
4 | Poziom izolacji znamionowej | /Błyskawica /odporna na napięcie /w szczycie | Polar-Ziemia (pozytywny i negatywny) | kV | 75 | |||||||
Złamanie (pozytywny i negatywny) | 85 | |||||||||||
Przemysłowa częstotliwość wytrzymała napięcie (1 min.) (wartość rzeczywista) | Badanie na sucho/na wilgotności | Polar-Ziemia | 42 ((Sucha) 34 ((Wet) | |||||||||
Złamanie | 48 ((Sucha) | |||||||||||
48 ((Sucha) | ||||||||||||
48 ((Sucha) 40 ((Wet) | ||||||||||||
5 | Opór głównego obwodu | μ Ω | 630 | |||||||||
1000 | ||||||||||||
1250 | ||||||||||||
6 | Czas życia urządzenia mechanicznego | czasy | 50 | |||||||||
50 | ||||||||||||
80 |
