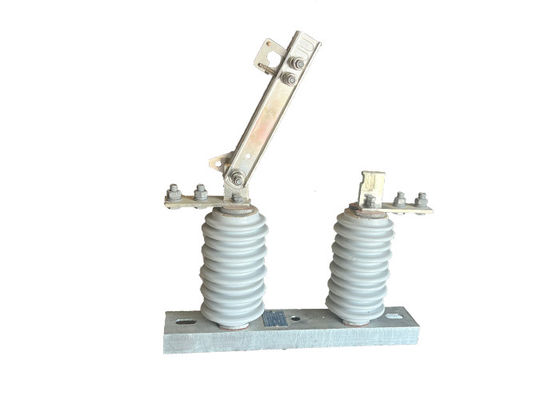

Wyjazdowy przełącznik z hakem 1 biegun automatycznie sterowany izolator elektryczny zainstalowany do przewodów powietrznych
Opis produktu:
Wysokonapięciowy izolator elektryczny to przełącznik elektryczny stosowany do izolacji jednopasowego obwodu wysokonapięciowego od źródła zasilania.Zazwyczaj jest stosowany w systemach dystrybucji energii, aby zapewnić bezpieczne odłączenie energii z określonej części obwodu w celu konserwacji lub naprawyPrzełącznik składa się zazwyczaj z zestawu kontaktów, które mogą być otwierane lub zamknięte ręcznie lub automatycznie, w zależności od zastosowania.Prąd może przepływać przez obwód, a gdy przełącznik jest otwarty, obwód jest odłączony od źródła mocy.
Przełącznik izolacyjny jest zazwyczaj wyposażony w zestaw kontaktów, które mogą być obsługiwane ręcznie lub automatycznie, w zależności od specyficznych wymagań aplikacji i systemu.Otwierając lub zamykając te kontakty, przełącznik kontroluje przepływ prądu w obwodzie. Gdy przełącznik jest zamknięty, obwód jest podłączony do źródła zasilania, umożliwiając przepływ prądu.obwód jest odłączony od źródła zasilania, skutecznie przerywając przepływ prądu.
Zalety:
1Prosta struktura: przełącznik izolacyjny jest zaprojektowany z prostą strukturą, dzięki czemu jest łatwy w zrozumieniu i obsłudze.
Niski poziom konserwacji: ze względu na swoją konstrukcję i konstrukcję przełącznik izolacyjny wymaga minimalnej konserwacji, zmniejszając potrzebę częstych inspekcji i napraw.
2Wysoka liniowość przerwania i zamknięcia: przełącznik izolacyjny ma doskonałą liniowość przerwania i zamknięcia, zapewniając płynną i niezawodną pracę podczas operacji przełączania.
3Wysoka niezawodność: przełącznik jest skonstruowany tak, aby zapewniać niezawodną wydajność, minimalizując ryzyko awarii lub awarii podczas pracy.
4.porównywalne z normami międzynarodowymi: przełącznik izolacyjny serii GW9-12 ((W) spełnia lub przekracza poziom produktów podobnych zarówno w kraju, jak i na świecie,zapewnienie jej zgodności i konkurencyjności na rynku.
Struktura:
1Porcelanowe ciało izolacji: ciało izolacji jest głównym składnikiem izolacji i jest zazwyczaj wykonane z wysokiej wytrzymałości porcelany.Jest przeznaczony do zapewnienia izolacji elektrycznej między przewodnikiem a konstrukcją nośną, i jest formowany w pożądany kształt i rozmiar.
2Metalowe końcówki: metalowe końcówki są mocowane do izolacji i stanowią środek do podłączenia izolacji do przewodnika i konstrukcji nośnej.Są zazwyczaj wykonane ze stali ocynkowanej lub innego materiału odpornego na korozję, i mogą być zaprojektowane ze specjalnymi elementami, takimi jak szczeliny lub złącza kulkowo-złożone w celu łatwej instalacji.
3Związek uszczelniający: Związek uszczelniający jest stosowany do uszczelniania złącza między ciałem izolacji a metalowymi końcówkami, zapobiegając wprowadzaniu wilgoci i zanieczyszczeń do wnętrza izolacji.
4Sprzęt: Sprzęt, taki jak śruby, matice i obrusy, jest używany do mocowania metalowych końcówek do izolacji i konstrukcji nośnej.
Kapułki: Kapułki służą ochronie metalowych końcówek przed korozją i uszkodzeniami i mogą być wykonane z tworzyw sztucznych lub innych materiałów.
5Dodatkowe cechy: W zależności od konkretnego zastosowania, porcelanowe wysokonapięciowe izolatory elektryczne mogą być zaprojektowane z dodatkowymi cechami, takimi jak bariery izolacyjne, łukowe schody,i przełączników ziemnych w celu poprawy ich wydajności i bezpieczeństwa.
Wskazówki bezpieczeństwa:
1Przeprowadzenie rutynowych badań i konserwacji włącza w celu zapewnienia jego prawidłowego funkcjonowania, w tym badania odporności izolacyjnej włącza, weryfikacja działania blokad bezpieczeństwa,i sprawdzanie wszelkich nieprawidłowych nagrzewań lub wibracji.
2.Wdrożyć procedurę blokady/tagoutu przed wykonaniem prac konserwacyjnych lub napraw na przełączniku.Procedura ta polega na zablokowaniu i oznaczaniu przełącznika w celu zapobiegania przypadkowemu pobudzaniu energii podczas wykonywania pracy, zapewniając dodatkową warstwę bezpieczeństwa.
3.Zapewnienie odpowiedniego szkolenia personelowi, który będzie obsługiwał lub pracował przy przełączniku.oraz potencjalnych zagrożeń związanych ze zmianą.
4.Wdrożyć kompleksowy system zarządzania bezpieczeństwem, który obejmuje regularne audyty bezpieczeństwa, oceny zagrożeń i raportowanie incydentów.Takie proaktywne podejście do bezpieczeństwa pomaga zidentyfikować potencjalne zagrożenia i zaradzić im, zanim doprowadzą one do wypadków lub obrażeń.
5.Zapewnienie odpowiedniego wentylacji i systemów chłodzenia w przypadku wysokonapięciowych przełączników izolacyjnych znajdujących się w zamkniętych lub zamkniętych pomieszczeniach. 6.Odpowiednia wentylacja pomaga rozpraszać ciepło i zapobiega przegrzaniu się przełącznika, co może prowadzić do awarii lub nawet pożaru.
Warunki:
1Wysokość nie przekracza 1000 m.
2.Temperatura powietrza otoczenia: maksymalnie + 40°C;minimalnie:obszary ogólne -30°C, Paramos -40°C;
3.Ciśnienie wiatru nie przekracza 700 Pa. ((odpowiada prędkości wiatru 34 m/s);
4Intensywność trzęsienia ziemi nie przekracza 8 stopni.
5.Sytuacja robocza jest wolna od częstych gwałtownych wibracji;
6Miejsce montażu izolacji zwykłego typu należy trzymać z dala od gazu, dymów, osadów chemicznych, mgły, pyłu,
i innych materiałów wybuchowych i żrących, które poważnie wpływają na izolację i przewodność izolacji
7.Zanieczyszczalny typ izolacji jest stosowany do ciężkich brudnych przewodzenia obszarze, jednak nie powinno być żadnych materiałów wybuchowych i materiałów powodujących pożar
Parametry techniczne:
| Numer seryjny. |
Parametry |
Jednostka |
Dane |
| 1 |
Napęd nominalny |
kV |
12 |
| 2 |
Prąd nominalny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12(W)/1250-31.5 |
1250 |
| 3 |
4s Krótkotrwały prąd odporny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12(W)/1250-31.5 |
80 |
| 4 |
Poziom izolacji znamionowej |
/Błyskawica /odporna na napięcie /w szczycie |
Polar-Ziemia
(Pozytywne i negatywne) |
kV |
75 |
Złamanie
(Pozytywne i negatywne) |
85 |
Przemysłowa częstotliwość wytrzymała napięcie
(1 min.)
(wartość rzeczywista) |
Badanie na sucho/na wilgotności |
Polar-Ziemia |
42 ((Sucha)
34 ((Wet) |
| Złamanie |
48 ((Sucha) |
| 48 ((Sucha) |
48 ((Sucha)
40 ((Wet) |
| 5 |
Opór głównego obwodu |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Czas życia urządzenia mechanicznego |
czasy |
50 |
| 50 |
80
|
