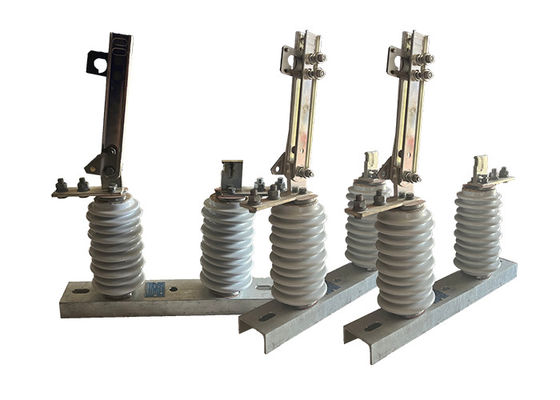

Automatycznie działający wysokonapięciowy izolator elektryczny 8 poziomu intensywności trzęsienia ziemi łamany ceramiczny hak
Opis produktu:
Wysokonapięciowy izolator elektryczny to rodzaj przełącznika elektrycznego używanego do izolowania odcinka linii przesyłowej energii powietrznej w celu konserwacji lub naprawy.Jest zwykle stosowany w systemach elektrycznych wysokiego napięcia, takie jak te stosowane przez przedsiębiorstwa energetyczne do przesyłania energii elektrycznej na duże odległości.
Przełącznik jest zamontowany na konstrukcji powietrznej, takiej jak wieża lub słup przesyłowy, i jest zaprojektowany tak, aby wytrzymać trudne warunki środowiskowe występujące w systemach elektrycznych na zewnątrz.Wykorzystuje pionowy, lub ruch w górę i w dół w celu włączenia lub wyłączenia kontaktów przełącznika, które są zazwyczaj wykonane z miedzi lub innych materiałów przewodzących.
Izolator elektryczny jest zaprojektowany w taki sposób, aby zapewnić widoczne przerwanie w linii przesyłowej, umożliwiając personelowi konserwacyjnemu bezpieczną pracę na linii bez ryzyka porażenia prądem lub uszkodzenia urządzeń..Często stosuje się go w połączeniu z innymi urządzeniami bezpieczeństwa, takimi jak przełączniki uziemieniowe i urządzenia zatrzymujące fale, aby chronić układ elektryczny i pracowników.
Ogólnie rzecz biorąc, wysokonapięciowy izolator elektryczny jest ważnym elementem nowoczesnych systemów przesyłu energii, zapewniając niezawodną i bezpieczną pracę sieci elektrycznej.
Zastosowanie:
1.Utrzymanie i naprawa: Izolator elektryczny Loadbuster jest powszechnie stosowany do izolacji i uziemienia linii dystrybucyjnych energii elektrycznej do celów konserwacji i naprawy.Umożliwia personelowi konserwacyjnemu bezpieczną pracę przy wyposażeniu z napędem bez ryzyka porażenia prądem.
2Odpowiedź w nagłych wypadkach: Izolator elektryczny Loadbuster może być stosowany w sytuacjach kryzysowych, takich jak przerwy w dostawie prądu lub klęski żywiołowe,w celu izolacji i uziemienia linii dystrybucyjnych i bezpiecznego przywrócenia zasilania.
3. Operacje przełączania: Izolator elektryczny Loadbuster może być używany do otwierania lub zamykania przełączników i wykonywania innych operacji przełączania na liniach dystrybucyjnych.
Wskazówki bezpieczeństwa:
1.Zawsze nosz odpowiedni sprzęt ochrony indywidualnej (PPE), taki jak rękawiczki, okulary ochronne i odzież przeciwpożarową.
Przed rozpoczęciem pracy na przełączniku należy upewnić się, że zasilanie jest wyłączone i że jest prawidłowo uziemione.
2Należy przestrzegać instrukcji użytkowania przełącznika przedstawionych przez producenta i nie próbować obejść elementów bezpieczeństwa ani używać przełącznika do celów innych niż przeznaczone.
3.Podczas pracy na przełączniku należy używać izolowanych narzędzi i urządzeń w celu zapobiegania porażeniom prądem.
4. Unikać dotykania przewodzących części przełącznika i utrzymywać bezpieczną odległość od przełącznika podczas jego pracy.
5Nigdy nie próbuj naprawić lub zmodyfikować przełącznika samodzielnie, chyba że jesteś wykwalifikowanym i przeszkolonym specjalistą.
6.Trzymać obszar wokół przełącznika czysty i wolny od zanieczyszczeń, które mogą zakłócać jego działanie.
7.Regularnie sprawdzaj przełącznik pod kątem śladów zużycia lub uszkodzenia i wymienij uszkodzone lub zużyte części tak szybko, jak to możliwe.
8Tylko upoważniony personel powinien być dopuszczony do obsługi lub konserwacji przełącznika.
9W razie nagłej potrzeby należy przestrzegać ustalonych procedur awaryjnych i natychmiast wyłączyć zasilanie.
Operacja:
1Zamknięcie przełącznika: gdy przełącznik jest zamknięty, dwie przewodzące części obwodu są wprowadzane w kontakt ze sobą, umożliwiając przepływ prądu elektrycznego przez obwód.
2Otwieranie przełącznika: Gdy przełącznik jest otwarty, powstaje szczelina powietrza między dwiema przewodzącymi częściami obwodu, skutecznie izolując sekcję od reszty systemu.Zazwyczaj robi się to w celu umożliwienia utrzymania, naprawy lub badań należy przeprowadzać w sposób bezpieczny.
3Uziemienie obwodu: Przed wykonaniem jakiejkolwiek pracy na odizolowanym odcinku obwodu ważne jest uziemienie obwodu, aby zapobiec nagromadzeniu się pozostałego ładunku elektrycznego.Zazwyczaj wykonuje się to przy użyciu przełącznika ziemskiego lub elektrody uziemienia.
Struktura:
Produkt ten składa się z podstawy (płyty), izolacji słupkowej, części przewodzącej i urządzenia blokującego.a drugi koniec noża jest oddzielnie podłączony do głowicy statycznej, a każda strona jest utrzymywana w dobrym stanie kontaktu przez ciśnienie sprężyny kompresyjnej.ale także sprzyjają zmniejszeniu wzrostu temperatury, a także zwiększyć wytrzymałość mechaniczną noża, co zapewnia stabilność termiczną dynamiczną w przypadku zwarcia.Części blokujące zamontowane na nieobrotnym końcu noża kontaktowego i statyczny haczyk blokujący na statycznym kontakcie stanowią urządzenie blokujące otwieranie, który samodzielnie blokuje się przy zamknięciu hamulca, tak aby nóż hamulcowy nie odpadł samodzielnie z powodu własnej wagi lub działania energii elektrycznej,co spowodowało otwarcie hamulca bez przyczyny.
Parametry techniczne:
| Numer seryjny. |
Parametry |
Jednostka |
Dane |
| 1 |
Napęd nominalny |
kV |
12 |
| 2 |
Prąd nominalny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12(W)/1250-31.5 |
1250 |
| 3 |
4s Krótkotrwały prąd odporny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12(W)/1250-31.5 |
80 |
| 4 |
Poziom izolacji znamionowej |
/Błyskawica /odporna na napięcie /w szczycie |
Polar-Ziemia
(pozytywny i negatywny) |
kV |
75 |
Złamanie
(pozytywny i negatywny) |
85 |
Przemysłowa częstotliwość wytrzymała napięcie
(1 min.)
(wartość rzeczywista) |
Badanie na sucho/na wilgotności |
Polar-Ziemia |
42 ((Sucha)
34 ((Wet) |
| Złamanie |
48 ((Sucha) |
| 48 ((Sucha) |
48 ((Sucha)
40 ((Wet) |
| 5 |
Opór głównego obwodu |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Czas życia urządzenia mechanicznego |
czasy |
50 |
| 50 |
| 80 |
