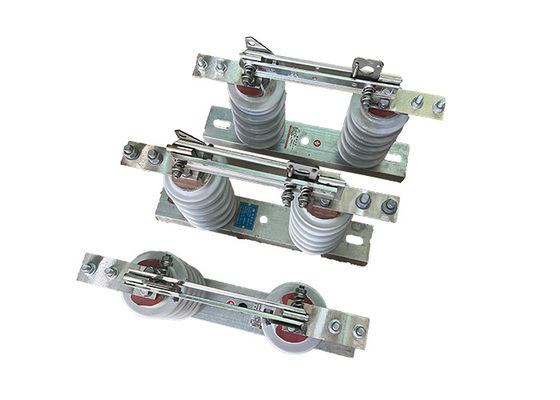

Wyłącznik odłączający wysokiego napięcia GW9-10 serii 1250A Odłączacz próżniowy używany z wyłącznikiem dla pomieszczeń zewnętrznych
Opis produktu:
Przełącznik odłączania wysokiego napięcia GW9-10 to przenośny, wysokonapięciowy przełącznik elektryczny używany do izolacji obwodów elektrycznych do celów konserwacji i naprawy.Jest zwykle stosowany w systemach przesyłu i dystrybucji energii średniego i wysokiego napięcia.
Izolator elektryczny Loadbuster został zaprojektowany tak, aby był przenośny i można go łatwo przenieść do miejsca, w którym jest potrzebny.o pojemności nieprzekraczającej 50 W,.
Przełącznik jest używany do izolowania części systemu zasilania w celach konserwacyjnych lub naprawczych.ułatwiając operatorom poznanie stanu obwodu.
Izolator elektryczny Loadbuster może być stosowany w szerokim zakresie zastosowań, w tym w przełączaniu i izolowaniu obwodów, a także w uziemianiu i odenergowaniu urządzeń.Jest zaprojektowany z zabezpieczeniami chroniącymi operatorów przed zagrożeniami elektrycznymi, takie jak materiały izolacyjne, które zapobiegają przypadkowemu kontaktowi z częściami napędzanymi.
Przełącznik jest łatwy w obsłudze i wymaga minimalnego szkolenia w obsłudze.
Zastosowanie:
1 Izolacja podstawy:W podstawie, wyłączniki odłączające wysokiego napięcia są używane do odłączenia transformatorów, wyłączników i innego sprzętu z systemu zasilania w celu konserwacji lub naprawy.
2 Izolacja linii przesyłowej:Przełączniki odłączające wysokonapięciowe są używane do izolowania części linii przesyłowej wysokonapięciowej do konserwacji, naprawy lub zapobiegania przepływowi energii w nagłych wypadkach.
3 Przełączanie kondensatora:W systemach zasilania z bankami kondensatorów, wyłączniki odłączające wysokiego napięcia są używane do odłączenia banku kondensatorów od systemu zasilania w celu konserwacji lub naprawy.
4 Odładowanie obciążenia:W przypadku przeciążenia lub innej sytuacji awaryjnej, wyłączniki odłączające wysokonapięciowe mogą być użyte do obniżenia obciążenia poprzez odłączenie niektórych części systemu zasilania.
5 Wykluczenie uszkodzenia:Przełączniki odłączające wysokiego napięcia są używane do izolowania uszkodzonych części systemu zasilania, aby zapobiec uszkodzeniu urządzeń i zapewnić ciągłość zasilania.
Warunki:
1Wysokość nie przekracza 1000 m,
2.Temperatura powietrza otoczenia: maksymalnie + 40°C;minimalnie:obszary ogólne -30°C, Paramos -40°C;
3.Ciśnienie wiatru nie przekracza 700 Pa. ((odpowiada prędkości wiatru 34 m/s);
4Intensywność trzęsienia ziemi nie przekracza 8 stopni.
5.Sytuacja robocza jest wolna od częstych gwałtownych wibracji;
6Miejsce montażu izolacji zwykłego typu należy trzymać z dala od gazu, dymów, osadów chemicznych, mgły z solą, pyłu.
i innych materiałów wybuchowych i żrących, które poważnie wpływają na izolację i przewodność izolacji
7.Zanieczyszczalny typ izolacji ma zastosowanie do ciężkich brudnych przewodów, jednak nie powinno być żadnych materiałów wybuchowych i materiałów powodujących pożar
Parametry techniczne:
| Numer seryjny. |
Parametry |
Jednostka |
Dane |
| 1 |
Napęd nominalny |
kV |
12 |
| 2 |
Prąd nominalny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12(W)/1250-31.5 |
1250 |
| 3 |
4s Krótkotrwały prąd odporny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12(W)/1250-31.5 |
80 |
| 4 |
Poziom izolacji znamionowej |
/Błyskawica /odporna na napięcie /w szczycie |
Polar-Ziemia
(pozytywny i negatywny) |
kV |
75 |
Złamanie
(pozytywny i negatywny) |
85 |
Przemysłowa częstotliwość wytrzymała napięcie
(1 min.)
(wartość rzeczywista) |
Badanie na sucho/na wilgotności |
Polar-Ziemia |
42 ((Sucha)
34 ((Wet) |
| Złamanie |
48 ((Sucha) |
| 48 ((Sucha) |
48 ((Sucha)
40 ((Wet) |
| 5 |
Opór głównego obwodu |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Czas życia urządzenia mechanicznego |
czasy |
50 |
| 50 |
| 80 |
