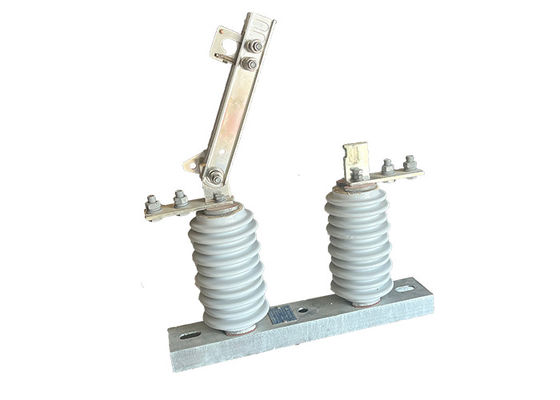

Automatyczny przełącznik odłączający zewnętrzny GW9 serii jednofazowy wysokonapięciowy porcelanowy przełącznik odłączający

Automatyczny przełącznik odłączający zewnętrzny GW9 serii jednofazowy wysokonapięciowy porcelanowy przełącznik odłączający

Opis produktu:

Wyłącznik odłączający zewnętrzny jest rodzajem przełącznika elektrycznego stosowanego w systemach zasilania w celu izolowania obwodu od reszty systemu w celach konserwacyjnych lub bezpieczeństwa.Określenie "pionowy" odnosi się do orientacji izolacji, który jest zamontowany pionowo na konstrukcji nośnej.

Zewnętrzne przełączniki odłączające są powszechnie stosowane w systemach przesyłu i dystrybucji wysokiego napięcia w celu izolowania części sieci do prac konserwacyjnych lub naprawczych.Zostały one zaprojektowane do obsługi wysokich napięć i prądów i często są instalowane na zewnątrz.

Wyłączniki odłączające zewnętrzne zazwyczaj składają się z zestawu stacjonarnych i ruchomych kontaktów, które są oddzielone szczeliną powietrzną.kontakty są w kontakcie ze sobąPo otwarciu izolacji kontakty są oddzielone.przerywanie przepływu prądu przez obwód i izolowanie go od reszty systemu.

Zewnętrzne przełączniki odłączające są ważnym elementem bezpieczeństwa i niezawodności systemu zasilania i są zaprojektowane do pracy w różnych warunkach środowiskowych.Często podlegają rygorystycznym testom i wymaganiom certyfikacji w celu zapewnienia, że spełniają one standardy przemysłowe w zakresie wydajności i bezpieczeństwa.

Funkcja:

Główną funkcją wysokonapięciowego izolacji elektrycznej jest zapewnienie izolacji elektrycznej pomiędzy przewodnikiem wysokonapięciowego prądu przemiennego a konstrukcją nośną,i wspierać ciężar przewodnikaJest zaprojektowany tak, aby wytrzymać wysokie napięcie i prąd elektryczny, i jest zazwyczaj wykonany z materiałów, które są wysoce odporne na łuk elektryczny i korozję,takie jak porcelana lub polimer.

Struktura:

Produkt ten składa się z podstawy (płyty), izolacji słupkowej, części przewodzącej i urządzenia blokującego.a drugi koniec noża jest oddzielnie podłączony do głowicy statycznej, a każda strona jest utrzymywana w dobrym stanie kontaktu przez ciśnienie sprężyny kompresyjnej. Każdy nóż ma kształt szczeliny, co nie tylko zwiększa powierzchnię rozpraszania ciepła noża,ale także sprzyjają zmniejszeniu wzrostu temperatury, a także zwiększyć wytrzymałość mechaniczną noża, co zapewnia stabilność termiczną dynamiczną w przypadku zwarcia.Części blokujące zamontowane na nieobrotnym końcu noża kontaktowego i statyczny haczyk blokujący na statycznym kontakcie stanowią urządzenie blokujące otwieranie, który samodzielnie blokuje się przy zamknięciu hamulca, tak aby nóż hamulcowy nie spadł samodzielnie z powodu własnej wagi lub działania energii elektrycznej,co spowodowało otwarcie hamulca bez przyczyny.

Zastosowanie:

1Izolacja obwodu: Wysokonapięciowe izolatory elektryczne są przede wszystkim stosowane do izolacji części systemu energetycznego do prac konserwacyjnych lub naprawczych.Pozwala to pracownikom bezpiecznie pracować na izolowanym obwodzie bez ryzyka porażenia prądem lub innych zagrożeń elektrycznych.

2Bezpieczeństwo: Wysokonapięciowe izolatory elektryczne są również stosowane jako urządzenie bezpieczeństwa w celu ochrony pracowników i społeczeństwa przed zagrożeniami elektrycznymi.Wysokonapięciowe izolatory elektryczne zapobiegają przypadkowemu kontaktowi z działającymi częściami systemu i zmniejszają ryzyko wypadków elektrycznych.

3Ochrona przed usterkami: Wysokonapięciowe izolatory elektryczne mogą być również stosowane w celu ochrony systemu zasilania przed usterkami, takimi jak zwarcia i przeciążenia.Wysokonapięciowe izolatory elektryczne zapobiegają rozprzestrzenianiu się usterki na inne części systemu i powodowaniu dalszych uszkodzeń.

4Przełącznik: Wysokonapięciowe izolatory elektryczne mogą być używane jako urządzenie przełącznikowe do sterowania przepływem energii w systemie.przepływ mocy może być kierowany do różnych części systemu w zależności od potrzeb.

5Badania: Wysokonapięciowe izolatory elektryczne mogą być również stosowane do celów badawczych, takich jak pomiar napięcia lub prądu w obwodzie lub testowanie wydajności innych komponentów w systemie.

Warunki:

1Maksymalna wysokość w określonym obszarze nie przekracza 1000 metrów nad poziomem morza.

2Temperatura powietrza otoczenia ma pewne ograniczenia. Maksymalna temperatura nie powinna przekraczać +40°C, a minimalna temperatura może się różnić w zależności od konkretnego obszaru.minimalna temperatura nie powinna spaść poniżej -30°C, podczas gdy w obszarach Paramos nie powinno spaść poniżej -40°C.

3Ciśnienie wiatru nie powinno przekraczać 700 pascalów (Pa), co odpowiada prędkości wiatru około 34 m/s.Ta granica zapewnia, że urządzenie może wytrzymać siłę wiatru bez naruszania jego funkcjonalności lub integralności konstrukcyjnej.

4Intensywność trzęsienia ziemi nie powinna przekraczać 8 stopni, co oznacza maksymalną intensywność aktywności sejsmicznej, której urządzenie może wytrzymać bez uszkodzenia.Szkala mierzona intensywnością trzęsienia ziemi zależy od regionu lub kraju.

5Środowisko pracy powinno być wolne od częstych gwałtownych drgań.Nadmierne drgania mogą mieć wpływ na działanie i żywotność izolacji.

6.Izolatory zwykłego typu powinny być instalowane w miejscach, które są z dala od gazu, dymu, osadów chemicznych, mgły ze sprayem solnym, pyłu i innych substancji wybuchowych lub żrących.Materiały te mogą mieć szkodliwy wpływ na izolację i przewodność izolacji, co może zagrozić jego działaniu i bezpieczeństwu.

7.Izolatory typu szkodliwego dla środowiska są przeznaczone do użytku w obszarach o poważnym zanieczyszczeniu.nie powinno występować substancji wybuchowych ani materiałów, które mogą powodować pożarWymóg ten gwarantuje, że izolator pozostanie bezpieczny i funkcjonalny pomimo trudnych warunków środowiskowych.

Parametry techniczne:
