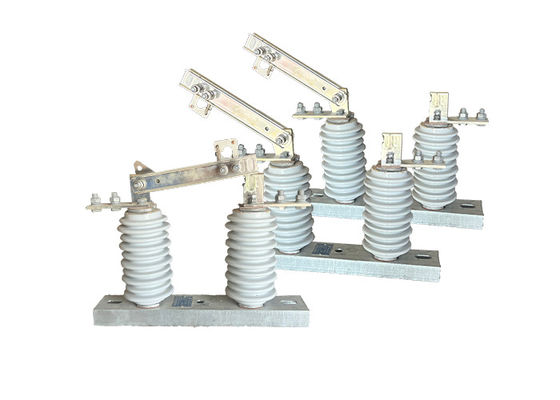

Przełącznik odłączający zewnętrzny zasilanie prądem przemiennym GW9 serii jednofazowy średnio napięty porcelanowy przełącznik odłączający linię powietrzną
Opis produktu:
GW9-10 jest rodzajem przenośnego urządzenia używanego do izolacji i uziemienia linii dystrybucyjnych w celu konserwacji, naprawy lub awaryjnej obsługi.Jest to wszechstronne narzędzie, które może być stosowane w różnych zastosowaniach, w tym przewody rozdzielcze, podstacje i obiekty przemysłowe.
Wyłącznik odłączający zewnętrzny jest zaprojektowany tak, aby mógł być obsługiwany przez jedną osobę, co ułatwia jego obsługę i manewrowanie.o pojemności nieprzekraczającej 10 W, oraz zestaw wymiennych elementów mocujących, które umożliwiają użytkownikowi wykonywanie różnych zadań, takich jak otwieranie lub zamykanie przełączników i linii uziemieniowych.
Wyłącznik odłączający jest zaprojektowany w taki sposób, aby zapewnić widoczne przerwy w obwodzie elektrycznym, co pomaga chronić przed przypadkowym kontaktem z napędzanym urządzeniem.Jest również zaprojektowany tak, by wytrzymać trudne warunki środowiskowe, takich jak silne wiatry, deszcz i śnieg, co sprawia, że nadaje się do użytku w środowiskach zewnętrznych.
Właściwości:
1Wysokie napięcie: przełączniki izolacyjne wysokiego napięcia są zaprojektowane tak, aby wytrzymać wysokie napięcia, zazwyczaj w zakresie od kilku tysięcy woltów do kilkuset tysięcy woltów.
2.Budowa solidna: Przełączniki izolacyjne wysokiego napięcia są zazwyczaj wykonane z materiałów, które są wysoce odporne na łuki elektryczne, korozję i inne formy uszkodzenia, takie jak porcelana lub polimer.
3.Arc Chutes: Wiele przełączników wysokonapięciowych jest zaprojektowanych z łukowymi przełącznikami, które pomagają rozpraszać ciepło generowane przez łuk elektryczny i zapobiegają uszkodzeniu przełącznika.
4Przełącznik ziemski: Niektóre wysokonapięciowe przełączniki izolacyjne są wyposażone w przełącznik ziemski, który zapewnia dodatkowy poziom bezpieczeństwa poprzez uziemienie izolowanej sekcji obwodu.
5Mechanizm blokowania: w celu zapobiegania przypadkowemu zamknięciu przełącznika podczas prac konserwacyjnych,wiele przełączników wysokonapięciowych jest wyposażonych w mechanizm blokowania, który uniemożliwia zamknięcie przełącznika do czasu przestrzegania wszystkich procedur bezpieczeństwa.
6Wskaźniki wizualne: przełączniki izolacyjne wysokiego napięcia mogą również zawierać wskaźniki wizualne, takie jak światła lub flagi,które zapewniają wyraźne wskazanie, czy przełącznik znajduje się w pozycji otwartej czy zamkniętej.
Funkcja:
Główną funkcją wysokonapięciowego izolacji elektrycznej jest zapewnienie izolacji elektrycznej pomiędzy przewodnikiem wysokonapięciowego prądu przemiennego a konstrukcją nośną,i wspierać ciężar przewodnikaJest zaprojektowany tak, aby wytrzymać wysokie napięcie i prąd elektryczny, i jest zazwyczaj wykonany z materiałów, które są wysoce odporne na łuk elektryczny i korozję,takie jak porcelana lub polimer.
Operacja:
1Przygotowanie: Przed uruchomieniem przełącznika obwód należy odłączyć od energii i odpowiednio uziemić, aby zapobiec zagrożeniom elektrycznym.Przełącznik należy sprawdzić pod kątem jakichkolwiek oznak uszkodzenia lub zużycia.
2Zamknięcie przełącznika: Aby zamknąć przełącznik, operator ręcznie lub zdalnie przenosi uchwyt przełącznika lub dźwignię sterującą do pozycji zamkniętej.umożliwiające przepływ prądu przez obwód.
3Otwieranie przełącznika: Aby otworzyć przełącznik, operator ręcznie lub zdalnie przenosi uchwyt przełącznika lub dźwignię sterującą do pozycji otwartej.przerywanie przepływu prądu.
4Zarządzanie łukiem: po otwarciu przełącznika między kontaktami może wystąpić łuk elektryczny, który może być niebezpieczny i spowodować uszkodzenie przełącznika.przełącznik może być wyposażony w urządzenia takie jak łuki lub cewki wybuchowe.
5Bezpieczeństwo: operatorzy wyłączników wysokonapięciowych muszą stosować odpowiednie procedury bezpieczeństwa w celu zapobiegania zagrożeniom elektrycznym.i po zastosowaniu procedur blokady/tagout.
Zastosowanie:
1Izolacja obwodu: przełączniki wysokonapięciowe są używane do izolowania sekcji obwodu wysokonapięciowego do celów konserwacji, naprawy lub testowania.sekcja może być skutecznie odłączona od reszty systemu, umożliwiając bezpieczne wykonywanie pracy.
2Przełącznik obciążenia: przełączniki izolacyjne wysokiego napięcia mogą być używane jako przełączniki obciążenia w celu sterowania przepływem energii elektrycznej w obwodzie.Są one szczególnie przydatne w sytuacjach, w których obciążenie jest stosunkowo małe i nie wymaga wyłącznika lub bezpiecznika.
3Ochrona linii powietrznej: Przełączniki izolacyjne wysokiego napięcia są często instalowane na linii powietrznych, aby zapewnić ochronę przed uderzeniami piorunami i innymi zakłóceniami elektrycznymi.Przez izolowanie odcinka linii, przełącznik może pomóc w zapobieganiu uszkodzeniom urządzeń i zmniejszyć ryzyko przerw w dostawie prądu.
4Ochrona transformatora: przełączniki izolacyjne wysokiego napięcia są również używane do ochrony transformatorów poprzez izolowanie ich od sieci elektrycznej w przypadku awarii lub przeciążenia.transformator może zostać odłączony od sieci, zapobiegając uszkodzeniu transformatora i innych urządzeń.
Parametry techniczne:
| Numer seryjny. |
Parametry |
Jednostka |
Dane |
| 1 |
Napęd nominalny |
kV |
12 |
| 2 |
Prąd nominalny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12(W)/1250-31.5 |
1250 |
| 3 |
4s Krótkotrwały prąd odporny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12(W)/1250-31.5 |
80 |
| 4 |
Poziom izolacji znamionowej |
/Błyskawica /odporna na napięcie /w szczycie |
Polar-Ziemia
(pozytywny i negatywny) |
kV |
75 |
Złamanie
(pozytywny i negatywny) |
85 |
Przemysłowa częstotliwość wytrzymała napięcie
(1 min.)
(wartość rzeczywista) |
Badanie na sucho/na wilgotności |
Polar-Ziemia |
42 ((Sucha)
34 ((Wet) |
| Złamanie |
48 ((Sucha) |
| 48 ((Sucha) |
48 ((Sucha)
40 ((Wet) |
| 5 |
Opór głównego obwodu |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Czas życia urządzenia mechanicznego |
czasy |
50 |
| 50 |
80
|
