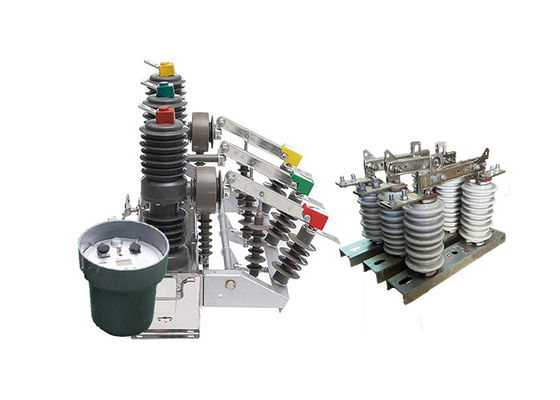

Elektryczny sekcjonalizator 3P z inteligentnym sterownikiem

Elektryczny sekcjonalizator 3P z inteligentnym sterownikiem

Opis produktu:

Wysokonapięciowy wyłącznik prądu próżniowego serii ZW32 to sprzęt dystrybucyjny na zewnątrz o napięciu znamionowym 12 kV i trójfazowym prądzie zmiennym 50 Hz.Używane głównie do otwierania i zamykania prądu obciążenia, prądu przeciążenia i prądu zwarcia w układzie energetycznym. Jest odpowiedni do ochrony i kontroli w systemie dystrybucji energii w podstawach oraz przedsiębiorstwach przemysłowych i górniczych,a także miejsc, w których często eksploatowana jest sieć energetyczna wiejska. Przełącznik ma cechy małej objętości, lekkiej wagi, antykondensacji, bezobsługowej konserwacji itp. Może dostosować się do trudnych warunków pogodowych i brudnego środowiska.Wysokonapięciowy wyłącznik prądu próżniowego serii ZW32 to sprzęt dystrybucyjny na zewnątrz o napięciu znamionowym 12 kV i trójfazowym prądzie zmiennym 50 Hz. Używany jest głównie do otwierania i zamykania prądu obciążenia, prądu przeciążenia i prądu zwarcia w systemie zasilania.Jest odpowiedni do ochrony i sterowania w systemie dystrybucji energii podstacji i przedsiębiorstw przemysłowych i górniczychPrzełącznik ma charakterystykę małej objętości, lekkiej wagi, antykondensacji, bezobsługowości itp.Może się przystosować do trudnych warunków pogodowych i brudnego środowiska.

Przełącznik haczykowy GW9-10 to przenośny, wysokonapięciowy przełącznik elektryczny używany do izolacji obwodów elektrycznych do celów konserwacji i naprawy.Jest zwykle stosowany w systemach przesyłu i dystrybucji energii średniego i wysokiego napięcia.

Izolator elektryczny Loadbuster jest przeznaczony do przenoszenia i łatwego transportu do miejsca, w którym jest potrzebny.o pojemności nieprzekraczającej 50 W,.

Przełącznik służy do izolowania części systemu zasilania w celach konserwacyjnych lub naprawczych.ułatwiając operatorom poznanie stanu obwodu.

Izolator elektryczny Loadbuster może być stosowany do szerokiego zakresu zastosowań, w tym do przełączania i izolowania obwodów, a także do uziemiania i wyłączania energii z urządzeń.Jest zaprojektowany z zabezpieczeniami chroniącymi operatorów przed zagrożeniami elektrycznymi, takie jak materiały izolacyjne, które zapobiegają przypadkowemu kontaktowi z częściami napędowymi.

Przełącznik jest łatwy w obsłudze i wymaga minimalnego szkolenia w obsłudze.

Wprowadzenie sterownika:

1Zaawansowana komunikacja i zdalne monitorowanie: Przerywacz próżniowy ZW32-12 jest wyposażony w interfejs komunikacyjny 485/232, umożliwiający płynną integrację z systemami monitorowania.Można go również podłączyć za pomocą światłowodu lub komunikacji bezprzewodowej do zdalnego monitorowaniaUmożliwia to monitorowanie w czasie rzeczywistym stanu, wydajności i warunków awarii wyłącznika, ułatwiając proaktywną konserwację i efektywne rozwiązywanie problemów.

2Funkcja przyspieszenia po ponownym zamknięciu: w przypadku trwałej awarii wyłącznik ZW32-12 posiada funkcję automatycznego uruchamiania przyspieszenia.Oznacza to, że jeśli usterka utrzymuje się po ponownym zamknięciu, wyłącznik będzie automatycznie uruchamiał się z zwiększoną prędkością, zapewniając zwiększoną ochronę przed trwałymi usterkami i minimalizując potencjalne uszkodzenia systemu.

3Zmienna prędkość opóźnienia ponownego zamknięcia: wyłącznik ZW32-12 umożliwia regulację czasu opóźnienia ponownego zamknięcia.Ta funkcja zapewnia elastyczność w konfigurowaniu operacji ponownego zamykania w oparciu o szczególne wymagania systemu zasilaniaUmożliwia dostosowanie do potrzeb w celu optymalizacji reakcji systemu na różne scenariusze awarii i poprawy ogólnej niezawodności systemu.

4.Konstrukcja przeciwdziałająca błędom w pracy i funkcja przeciwdziałająca skokom: wyłącznik ZW32-12 zawiera konstrukcję przeciwdziałającą błędom w pracy dla obwodu zamykającego skok.Takie zaprojektowanie zapobiega przypadkowemu lub niezamierzonemu zamknięciu przełącznikaDodatkowo zawiera funkcję anty-skoku, która zapewnia, że wyłącznik pozostaje w stabilnej pozycji zamkniętej, zmniejszając ryzyko nagłego potrącenia z powodu czynników zewnętrznych.

5.Dyskryminacja usterek z prądem w sekwencji zerowej: wyłącznik ZW32-12 jest wyposażony w możliwość rozróżnienia usterek w strefie i poza strefą za pomocą analizy prądu w sekwencji zerowej.Umożliwia to dokładną dyskryminację wad, umożliwiając szybszą i dokładniejszą izolację usterek i minimalizując wpływ na układ energetyczny.

6.Sprzęg zdalnego sterowania w celu zapobiegania nieprawidłowym działaniom: Przerywacz ZW32-12 zawiera przełącznik zdalnego sterowania specjalnie zaprojektowany w celu zapobiegania nieprawidłowym działaniom.Funkcja ta zapewnia bezpieczne prowadzenie operacji zdalnych i zmniejsza ryzyko przypadkowego potrącenia lub nieumyślnych działań.

Charakterystyka techniczna:

1 trójfazowa konstrukcja całkowicie zamknięta na filarze o wysokiej wydajności uszczelniającej
- A.Stabilna i niezawodna wydajność przełomowa, brak zagrożenia spalania i wybuchu; brak konserwacji, niewielka objętość, lekka waga, długa żywotność.

B.Wysoka odporność na wilgoć i kondensację, szczególnie odpowiednia do stosowania w chłodnych lub wilgotnych obszarach.

C.Importowane materiały mają dobre właściwości izolacyjne, odporność na wysokie temperatury, odporność na promieniowanie UV, odporność na starzenie się.

2 Wysokiej wydajności i niezawodnego miniaturyzowanego mechanizmu operacyjnego

- A.moc silnika magazynowania energii jest niska, zużycie energii bramy jest niskie, mechanizm przesyłki przyjmuje tryb transmisji bezpośredniego działania, liczba części jest niewielka,i niezawodność jest wysoka.

B.Mechanizm pracy umieszczany jest w pudełku uszczelniającym, aby skutecznie zapobiec korozji i poprawić niezawodność mechanizmu.

3 Wygodna i elastyczna manipulacja i swobodna kombinacja

- A.Można wykorzystać ręczne przełączanie / podział elektryczny i zamknięcie / zdalne sterowanie.

B.Z inteligentnym sterownikiem w celu uzyskania automatyzacji dystrybucji lub z sterownikiem zbieżności w celu utworzenia automatycznego urządzenia odblokowania, urządzenia segmentowanego.

C.Dwu- lub trójfazowe transformatory prądu mogą być zainstalowane w celu ochrony przed prądem nadmiernym lub zwarciem.

D.Może dostarczać sygnał nabywania prądu dla inteligentnego sterownika i instalować transformator prądu do pomiaru zgodnie z żądaniem użytkownika.
E.Może być wyposażony w trójfazowy przełącznik izolacyjny, z zabezpieczonym przed błędami urządzeniem blokującym i może być podłączony do izolatorów słupów zatrzymujących błyskawice w celu wygodnej konserwacji.

Struktura:

Przełącznik obciążenia składa się z trzech części: filaru, podstawy i zawieszenia do montażu, mocowania i podnoszenia.

1.Płomienne wysokonapięciowe przełączniki obciążenia z komorą gaśniczą pod prądem posiadają stabilne i niezawodne działanie przełomowe.bez konserwacji, małe rozmiary, lekka masa i długa żywotność.

2Przełącznik obciążenia posiada całkowicie zamkniętą strukturę o dobrej wydajności uszczelniającej, zdolności zapobiegania wilgoci i rosy, nadającą się do stosowania w obszarach o wysokiej temperaturze i wilgotności.

3Przełącznik obciążenia może być sterowany ręcznie lub elektrycznie do otwierania i zamykania, a także zdalnie sterowany.

4Mechanizm działania jest innowacyjny, prosty, niezawodny w działaniu, kompaktowy i ma trwałość mechaniczną do 10 000 operacji.i poziom napięcia można wybrać od -220V, 110V, 48V lub 24V.

Warunki:

1.Wysokość nie większa niż 2000 m;

2. Temperatura powietrza otoczenia: -45 ° C ~ + 40 ° C. Dzienna różnica temperatur: 25 ° C;

3Prędkość wiatru nie większa niż 35 m / s

4Brak łatwopalnych, wybuchowych, niebezpiecznych miejsc korozji chemicznej i gwałtownych wibracji.

Parametry techniczne:

ZW32-12

GW9-10

To podwoi efekt, gdy użyje się wyłączników z izolacją.
