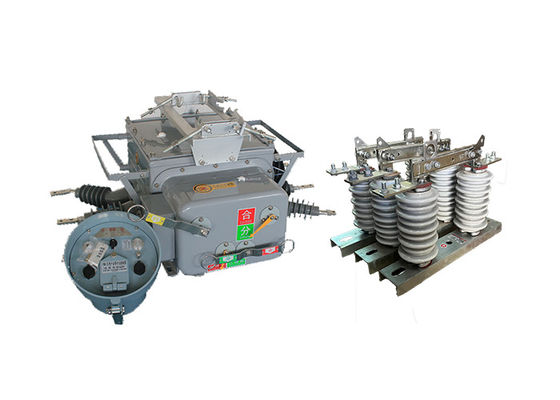

Mocny podciśnieniowy sekcjoner elektryczny AC sterowany automatycznie przez pionowy hak wysokiego napięcia

Mocny podciśnieniowy sekcjoner elektryczny AC sterowany automatycznie przez pionowy hak wysokiego napięcia

Opis produktu:

ZW20-12(F) jest nowym produktem, który łączy wiele funkcji w jednym inteligentnym urządzeniu.przełącznik prądu próżniowego, recloser i sectionalizer, oferując wszechstronność i wydajność w różnych zastosowaniach.

Główne elementy przełącznika obciążenia granicznego obejmują przełącznik próżniowy, sterownik CH-40 i zewnętrzny transformator napięcia.podczas gdy sterownik CH-40 zapewnia zaawansowaną ochronę, funkcje sterowania i komunikacji. zewnętrzny transformator napięcia, który jest opcjonalny w sieciach pierścieniowych automatyki linii dystrybucyjnej,można wykorzystać do dwustronnych połączeń PT (potencjalny transformator).

Produkt ten jest szeroko stosowany w sieciach pierścieniowych sieci elektrycznych miejskich i wiejskich o napięciu 10 i 13 kV.i urządzenia automatycznego przełącznika do rozmieszczania obciążenia linii w sieciach pierścieniowychDodatkowo może funkcjonować jako przełącznik graniczny (powszechnie znany jako pies strażnik) w odgałęzionych liniach zasilania, a także jako odblokowanie i sekcjonalizacja w sieciach dystrybucyjnych powietrznych.

Wykorzystuje zdalne funkcje zarządzania, umożliwiające efektywne monitorowanie i sterowanie.,ułatwianie bezproblemowej integracji z systemami automatyki dystrybucji.

Urządzenie wykorzystuje niezawodne mechanizmy wykrywania i oceny, w tym zdolność wykrywania prądu sekwencji zerowej na poziomie mA oraz prądów zwarcia między fazami.Umożliwia to automatyczne usuwanie błędów uziemienia jednofazowego i błędów zwarcia fazowo-fazowego, zwiększając możliwości zarządzania usterkami systemu.

Główny przełącznik elektrycznego sekcjonera próżniowego wykorzystuje technologię łuku próżniowego, a system izolacyjny zawiera izolację gazową mieszaną SF6 i N2.odporny na wybuchy, oraz technologii systemów izolacyjnych z Japonii, Niemiec i Francji, zapewniające doskonałą ogólną wydajność uszczelniającą.który zapobiega wyciekowi i zapewnia, że działanie urządzenia pozostaje bez wpływu środowiska zewnętrznego.

Mechanizm pracy sprężyny w przemienniku obciążenia granicznego został zaprojektowany z myślą o miniaturyzacji i optymalizacji wydajności,w wyniku czego większa niezawodność działania w porównaniu z tradycyjnymi mechanizmami sprężynowymiPoprawa tej konstrukcji zwiększa ogólną wydajność operacyjną i żywotność urządzenia.

GW9-10 pionowy hak jest przełącznikiem elektrycznym, który jest zaprojektowany do izolowania części sieci lub systemu elektrycznego od reszty systemu w celach konserwacji lub naprawy.Jest zwykle stosowany w systemach przesyłu i dystrybucji energii wysokonapięciowej.

Przełącznik jest zaprojektowany do otwierania i zamykania w normalnych lub nietypowych warunkach, takich jak awaria lub nadprężenie.fizycznie odłącza część systemu od reszty sieci,, uniemożliwiając przepływ energii elektrycznej do tej sekcji.

Przełączniki odłączające wysokiego napięcia są zazwyczaj zaprojektowane do pracy przy napięciach od 600 V do 765 000 V i mogą być obsługiwane ręcznie lub automatycznie.Zazwyczaj są one instalowane w podstawach lub na słupkach, stanowią one ważny element infrastruktury sieci elektrycznej.

Podwójny efekt stosowania, gdy przełącznik izolacyjny serii GW9-10 może być stosowany z wyłącznikami podciśnieniowymi.



Charakterystyka sterownika:

Inteligentny sterownik terminali z ochroną, automatyczną kontrolą, kontrolą / zapytaniem, komunikacją, zarządzaniem oprogramowaniem i innymi funkcjami.

1 W pełni funkcjonalne

· Doskonała ochrona linii, zdalne sterowanie, alarm, zdalne monitorowanie i inne funkcje.

2 Niskie koszty i praktyczność

· sieć GSM bez inwestycji w sprzęt komunikacyjny, zakup karty SIM do otwierania usługi SMS;

wykorzystanie wyznaczonych telefonów komórkowych, szyfrowanie informacji, weryfikacja hasła i inne środki bezpieczeństwa;

· Moduł GSM może określić numer telefonu komórkowego, akceptuje tylko wiązaną żywotność telefonu komórkowego

· Szyfrowanie wiadomości tekstowych dla zdalnego sterowania i innych punktów sterowania. · Szyfrowanie wiadomości tekstowych, które kontrolują życie, takich jak zdalny sterownik.

· Zresetowanie - potwierdzenie - wykonanie - powrót do trybu zdalnego sterowania szkolnego, w celu zapewnienia bezpieczeństwa sterowania systemem, w celu zapobiegania nieprawidłowej pracy.

4 Łatwy w budowie system

· Nie ma potrzeby tworzenia żadnych linii komunikacyjnych i debugowania linii komunikacyjnych.

Wystarczy prawidłowo zainstalować inteligentny terminal monitorowania SMS, włożyć kartę SIM, ustawić wyznaczony numer telefonu komórkowego i system zacznie działać.

5 Monitorowanie urządzeń mobilnych w dowolnym miejscu i czasie

· W każdym miejscu, w którym istnieje sygnał, można go monitorować i oglądać w czasie rzeczywistym, bez konieczności monitorowania przez specjalny personel.



Właściwości:

1 Duża odporność na zanieczyszczenie, wysoka odporność na wysokie i niskie temperatury, brak zagrożenia spalania i eksplozji.

2 całkowicie zamknięta konstrukcja, pudełko wypełnione gazem SF6, dobrze uszczelnione, odpowiednie do obszarów o wysokiej temperaturze i wilgotności.

3 wbudowany CT, prąd wyjściowy dla inteligentnego urządzenia sterującego do analizy informacji i stosunek można regulować, terminal połączenia podłączony do odpowiedniego terminala.

Mechanizm działania jest nowy, prosty, niewielki, lekki, bezpieczny i niezawodny.

5 Muszla wyraźnie wskazuje na "magazyny energii", "punkty" i "składanki".




Struktura:

1Mikrokomputerową ochronę i monitorowanie przekaźnika: Przełącznik ZW20-12 posiada jako sterownik urządzenie do ochrony i monitorowania przekaźnika oparte na mikrokomputerze.Ta zaawansowana technologia pozwala na precyzyjne i inteligentne wykrywanie usterek, analizy i kontroli, zwiększając ogólną wydajność i niezawodność wyłącznika.

2Odporność na działanie atmosferyczne i kondensację: Przerywacz jest zaprojektowany tak, aby wytrzymać naturalne działanie atmosferyczne i kondensację.Zawiera solidne materiały i środki ochronne zapewniające niezawodną pracę nawet w trudnych warunkach środowiskowych, zwiększając jego trwałość i długowieczność.

3Połączenie z łącznikiem lotniczym: Model użytkowy wyłącznika ZW20-12 jest podłączony do ciała przełącznika za pomocą łącznika lotniczego.Ten rodzaj złącza zapewnia bezpieczne i niezawodne połączenia, minimalizując ryzyko luźnych lub wadliwych połączeń oraz zapewniając stabilną komunikację i kontrolę między sterownikiem a ciałem przełącznika.

4Wysoki poziom niezawodności i ochrony połączenia: wyłącznik zapewnia dobrą niezawodność połączenia, zapewniając spójne i bezpieczne połączenia elektryczne w systemie.zapewnia wysoki poziom ochrony, chroniąc wewnętrzne elementy i obwody elektryczne przed czynnikami zewnętrznymi, takimi jak kurz, wilgoć i uszkodzenia fizyczne.

5.Analogiczne kanały wejściowe: sterownik wyłącznika ZW20-12 obejmuje cztery kanały wejściowe analogowe.Prąd fazy C, prąd sekwencyjny i napięcie fazowe BC. Monitoring w czasie rzeczywistym i porównanie tych wartości z wstępnie ustalonymi progami umożliwiają dokładne wykrywanie usterek i odpowiednie działania.

6.Wykrywanie i leczenie usterek: sterownik stale monitoruje parametry elektryczne i porównuje je z wartościami stałymi w celu wykrycia usterek linii.administrator inicjuje odpowiednie przetwarzanie, takie jak uruchomienie wyłącznika lub uruchomienie środków ochronnych, zapewniających skuteczne i terminowe

Zastosowanie

1Przełącznik odłączający i przełącznik kontaktowy: wyłącznik ZW20-12 ((F) może być stosowany jako przełącznik odłączający lub przełącznik kontaktowy w konfiguracji sieci pierścieniowej systemów dystrybucji energii.Umożliwia otwieranie i zamykanie obwodów w warunkach konserwacji lub awarii.

2.Urządzenie automatycznego przełącznika: służy jako urządzenie automatycznego przełącznika, umożliwiające wdrożenie przełączania obciążenia w konfiguracji sieci pierścieniowej.Ta funkcja zwiększa elastyczność i wydajność dystrybucji energii.

3Przełącznik graniczny: w odgałęzieniach sieci zasilania, wyłącznik ZW20-12(F) może funkcjonować jako przełącznik graniczny lub "watchdog"." Pomaga monitorować i chronić odgałęzienie przed usterkami i nieprawidłowymi warunkami.

4.Zamykacz i sekcjonalnik: Przerywacz może działać jako zamykacz i sekcjonalnik w sieciach dystrybucyjnych powietrznych.Automatycznie przywraca zasilanie po tymczasowych awariach i izoluje uszkodzone sekcje, aby zminimalizować wpływ przerw.




Parametry techniczne:

ZW20-12(F)

GW9-10
