Prostota obsługi z inteligentnym sterownikiem Trzyfazowy wyłącznik obwodów zewnętrznych

Prostota obsługi z inteligentnym sterownikiem Trzyfazowy wyłącznik obwodów zewnętrznych

Opis produktu:

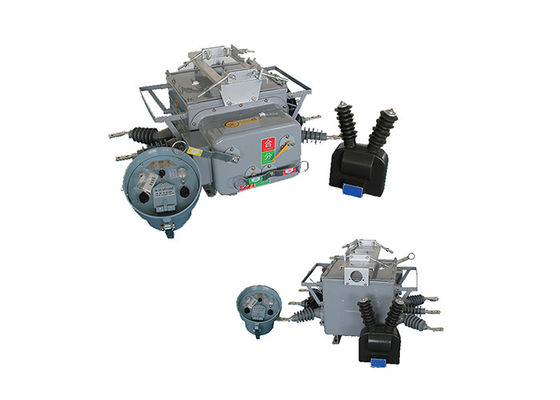

ZW20-12(F) Boundary Load Switch to nowy produkt, który łączy wiele funkcji w jednym inteligentnym urządzeniu.odgrzewacz, i sekcjonalnika, oferując wszechstronność i wydajność w różnych zastosowaniach.

Główne elementy przełącznika obciążenia granicznego obejmują przełącznik próżniowy, sterownik CH-40 i zewnętrzny transformator napięcia.podczas gdy sterownik CH-40 zapewnia zaawansowaną ochronę, funkcje sterowania i komunikacji. zewnętrzny transformator napięcia, który jest opcjonalny w sieciach pierścieniowych automatyki linii dystrybucyjnej,można wykorzystać do dwustronnych połączeń PT (potencjalny transformator).

Produkt ten jest szeroko stosowany w sieciach pierścieniowych sieci elektrycznych miejskich i wiejskich o napięciu 10 i 13 kV.i urządzenia automatycznego przełącznika do rozmieszczania obciążenia linii w sieciach pierścieniowychDodatkowo może funkcjonować jako przełącznik graniczny (powszechnie znany jako pies strażnik) w odgałęzionych liniach zasilania, a także jako odblokowanie i sekcjonalizacja w sieciach dystrybucyjnych powietrznych.

Przełącznik ładowania granicznego oferuje zdalne możliwości zarządzania, umożliwiające efektywne monitorowanie i kontrolę.ułatwianie bezproblemowej integracji z systemami automatyki dystrybucji.

Urządzenie wykorzystuje niezawodne mechanizmy wykrywania i oceny, w tym zdolność wykrywania prądu sekwencji zerowej na poziomie mA oraz prądów zwarcia między fazami.Umożliwia to automatyczne usuwanie błędów uziemienia jednofazowego i błędów zwarcia fazowo-fazowego, zwiększając możliwości zarządzania usterkami systemu.

Główny przełącznik przełącznika obciążenia granicznego wykorzystuje technologię łuku próżniowego, podczas gdy system izolacyjny zawiera izolację gazową mieszaną SF6 i N2. Produkt zawiera uszczelnienie gazowe,odporny na wybuchy, oraz technologii systemów izolacyjnych z Japonii, Niemiec i Francji, zapewniające doskonałą ogólną wydajność uszczelniającą.który zapobiega wyciekowi i zapewnia, że działanie urządzenia pozostaje bez wpływu środowiska zewnętrznego.

Mechanizm pracy sprężyny w przemienniku obciążenia granicznego został zaprojektowany z myślą o miniaturyzacji i optymalizacji wydajności,w wyniku czego większa niezawodność działania w porównaniu z tradycyjnymi mechanizmami sprężynowymiPoprawa tej konstrukcji zwiększa ogólną wydajność operacyjną i żywotność urządzenia.



Charakterystyka sterownika:

Inteligentne sterowniki końcowe mają takie funkcje, jak ochrona, automatyczne sterowanie, inspekcja / zapytanie, komunikacja i zarządzanie oprogramowaniem.

1Doskonale realizuje różne funkcje, takie jak ochrona obwodu, zdalne sterowanie, alarm i zdalne monitorowanie.

2Nie ma potrzeby inwestowania w sprzęt komunikacyjny w sieci GSM. Wystarczy kupić kartę SIM i aktywować usługi SMS.

3.Używać wyznaczonych telefonów komórkowych, szyfrowania informacji, weryfikacji hasła i innych środków bezpieczeństwa.

4Moduł GSM może określić numer komórki i przyjmować tylko polecenia z połączonego telefonu.

5Wiadomości komunikacyjne dla zdalnego sterowania i innych poleceń są szyfrowane.

6.Wykonuje metodę zdalnego sterowania pre-set-confirm-execute-verify w celu zapewnienia bezpieczeństwa sterowania systemem i zapobiegania nieprawidłowym działaniom.

7Nie ma potrzeby instalowania linii komunikacyjnych ani debugowania linii komunikacyjnych.

8.Po prostu zainstaluj inteligentny terminal monitorowania SMS poprawnie, wstaw kartę SIM, ustaw wyznaczony numer telefonu komórkowego, a system zacznie działać.

9Monitoring w czasie rzeczywistym można wykonywać w dowolnym miejscu z sygnałem, bez konieczności stacjonowania personelu do monitorowania.




Zastosowanie:

1.Podstawy dystrybucji energii: przełącznik ZW20 jest powszechnie stosowany w podstawach dystrybucji energii, zarówno w pomieszczeniach wewnętrznych, jak i na zewnątrz.i ochrony przed usterkami w sieciach dystrybucyjnych.

2Budynki handlowe: Przełącznik jest wykorzystywany w budynkach handlowych, w tym w centrach handlowych, kompleksach biurowych i szpitalach, w celu niezawodnego i bezpiecznego dystrybucji energii.Zapewnia skuteczne przełączanie obciążeń i chroni krytyczne obciążenia elektryczne.

3Systemy energii odnawialnej: przełącznik ZW20 nadaje się do systemów energii odnawialnej, takich jak elektrownie słoneczne i farmy wiatrowe.Ułatwia przełączanie i ochronę obwodów średniego napięcia w tych systemach.

4.Elektryfikacja kolei: przełącznik jest stosowany w projektach elektryfikacji kolei w celu kontrolowania i ochrony zasilania sieci kolejowych.Zapewnia niezawodną i bezpieczną dystrybucję energii dla pociągów.

5Operacje wydobywcze: przełącznik ZW20 jest stosowany w operacjach wydobywczych do sterowania i ochrony urządzeń elektrycznych i sieci dystrybucji energii w podziemnych i powierzchniowych kopalniach.

6Przemysł naftowy i gazowy: przełącznik ZW20 znajduje zastosowanie w przemyśle naftowym i gazowym do sterowania i ochrony sprzętu elektrycznego w rafineriach, rurociągach i platformach morskich.

7.Ośrodki oczyszczania wody i ścieków: przełącznik ZW20 jest stosowany w oczyszczalniach wody i ścieków w celu sterowania i ochrony urządzeń elektrycznych w stacjach pompowych, oczyszczalniach,i sieci dystrybucyjne.

Struktura:

Urządzenie zabezpieczające i monitorujące przekaźnik oparte na mikrokomputerze jest zaawansowanym technologicznie systemem, który pełni funkcję centralnego sterownika systemu wyłącznika.Wykorzystując najnowocześniejszą technologię mikrokomputerówUrządzenie to odgrywa kluczową rolę w zapewnieniu bezpieczeństwa i niezawodności systemu elektrycznego, do którego jest zintegrowane.
Kontroler jest specjalnie zaprojektowany do wytrzymania różnych warunków środowiskowych i jest wyposażony w solidną odporność na warunki pogodowe.Dzięki temu może niezawodnie pracować w trudnych warunkach pogodowych, takich jak ekstremalne temperatury.Dodatkowo sterownik jest wyposażony w zabezpieczenie przed kondensacją.zapewnienie jego funkcjonalności nawet w wilgotnych lub wilgotnych środowiskach, w których wilgotność może stanowić problem.
Aby zapewnić bezpieczne i niezawodne połączenie, sterownik jest połączony z przełącznikiem za pomocą złączy lotniczych, które są znane ze swojej wysokiej stabilności i trwałości.co czyni je idealnym wyborem dla krytycznych zastosowań, takich jak ochrona przekaźnika i monitorowaniePołączenia te zapewniają właściwą komunikację i funkcjonalność między sterownikiem a przełącznikiem, zwiększając ogólną wydajność i niezawodność systemu.
System sterowania wyróżnia się niezawodnością połączenia, minimalizując ryzyko utraty lub zakłócenia sygnału, co zapewnia ciągłą i nieprzerwaną komunikację między sterownikiem a przełącznikiem,który ma kluczowe znaczenie dla prawidłowego funkcjonowania systemu ochrony i monitorowania przekaźnikaUtrzymując wysoki poziom ochrony, sterownik zapewnia integralność i dokładność funkcji ochrony i monitorowania przekaźnika,zapobieganie ewentualnym błędom lub rozbieżnościom, które mogłyby zagrozić ogólnemu bezpieczeństwu systemu elektrycznego.

Warunki środowiskowe:

Temperatura powietrza otoczenia: -40°C do +70°C.

Wysokość: nie większa niż 3000 m n.p.m.

Środowisko może być zanieczyszczone pyłem, dymem, korozyjnymi gazami, parą lub mgłą słoną.

Prędkość wiatru nie powinna przekraczać 34 m/s (równoważna ciśnieniu 700 Pa na powierzchni cylindrycznej).

Można zaniedbać wibracje lub aktywność sejsmiczną zewnętrznego urządzenia przełącznikowego i urządzeń sterujących.

Amplituda zakłóceń elektromagnetycznych wywołanych w układzie wtórnym nie przekracza 1,6 kV.




Parametry techniczne:

Parametry techniczne sterownika:
