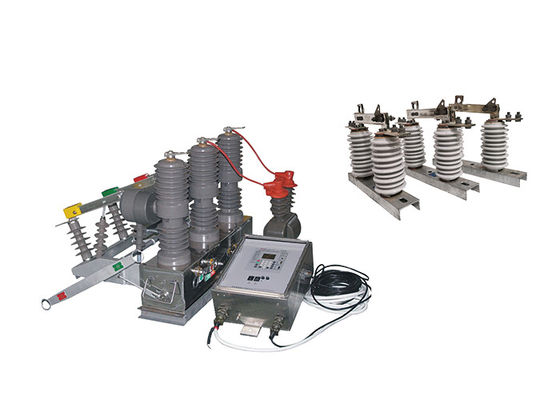

Rozdzielanie na zewnątrz HV Pole Mounted Breaker z sterownikiem inteligentnego systemu dopasowany do zapięcia na zewnątrz

Rozdzielanie na zewnątrz HV Pole Mounted Breaker z sterownikiem inteligentnego systemu dopasowany do zapięcia na zewnątrz

Opis produktu:

ZW32-12 ((F) wysokonapięciowy wyłącznik napędowy jest sprzętem dystrybucyjnym na zewnątrz o napięciu nominalnym 12 kV i trójfazowej częstotliwości prądu przemiennego 50 Hz.Jest on głównie stosowany do zerwania i zamykania prądu obciążenia, prądu przeciążenia i prądu zwarcia w systemach elektronicznych. nadaje się do ochrony i sterowania w podstacjach oraz systemach dystrybucji przedsiębiorstw przemysłowych i górniczych,oraz dla częstych operacji w sieciach energetycznych wiejskichMożna go również wykorzystać jako przełącznik sekcjonalny do pracy sieci energetycznej.ZW32-12 automatyczny recloser elektryczny sectionlizer może bezproblemowo zintegrować się z operacjami sieci energetycznejUmożliwia zdalne monitorowanie, sterowanie i automatyzację sieci dystrybucyjnej, optymalizując wydajność systemu i ułatwiając efektywne zarządzanie energią.

GW9-10 jest rodzajem przełącznika elektrycznego używanego do izolacji odcinka linii przesyłowej energii powietrznej do celów konserwacji lub naprawy.Jest zwykle stosowany w systemach elektrycznych wysokiego napięcia, takie jak te stosowane przez przedsiębiorstwa energetyczne do przesyłania energii elektrycznej na duże odległości.

Łuk jest zamontowany na konstrukcji powietrznej, takiej jak wieża lub słup przesyłowy, i jest zaprojektowany tak, aby wytrzymać trudne warunki środowiskowe występujące w systemach elektrycznych na zewnątrz.Wykorzystuje pionowy, lub ruch w górę i w dół w celu włączenia lub wyłączenia kontaktów przełącznika, które są zazwyczaj wykonane z miedzi lub innych materiałów przewodzących.

Wykorzystując w ten sposób widoczne przerwy w linii przesyłowej, personel konserwacyjny może bezpiecznie pracować na linii bez ryzyka porażenia prądem lub uszkodzenia sprzętu.Często stosowany w połączeniu z innymi urządzeniami bezpieczeństwa, takich jak przełączniki uziemieniowe i urządzenia zatrzymujące fale, w celu ochrony układu elektrycznego i pracowników pracujących na nim.

Wprowadzenie sterownika:

Kontroler obsługuje komunikację za pośrednictwem interfejsu 485/232, który umożliwia zdalne monitorowanie i sterowanie. Może również komunikować się za pośrednictwem światłowodu lub połączeń bezprzewodowych.

W przypadku trwałej awarii urządzenie automatycznie przyspiesza proces uruchamiania, gdy wykryje silny przełącznik, co pomaga chronić system przed uszkodzeniem w takich sytuacjach.

Zdalne/ręczne zamknięcie i ponowne zamknięcie: Użytkownik ma możliwość zdalnego lub ręcznego zamknięcia i ponownego zamknięcia obwodu.jeśli użytkownik zapomniał usunąć przełącznik uziemienia przy przywracaniu zasilania po naprawie linii, urządzenie może przyspieszyć proces uruchamiania w celu zapewnienia bezpieczeństwa.

Umożliwia regulowanie trzech czasów opóźnienia ponownego zamknięcia.

Obwód zamykający skok sterownika zawiera konstrukcję przeciwdziałającą błędnej pracy.

Kontroler może odróżniać usterki w strefie i poza strefą na podstawie prądu zerowego.Ta możliwość pomaga zidentyfikować lokalizację usterek i umożliwia bardziej ukierunkowane rozwiązywanie problemów i utrzymanie.

Zapobieganie nieprawidłowym działaniom: przełącznik zdalnego sterowania jest zaprojektowany w celu zapobiegania nieprawidłowym działaniom.zmniejszając w ten sposób ryzyko niezamierzonych działań.

Zastosowanie:

1Systemy dystrybucji energii: Przerywacz może być stosowany w sieciach dystrybucji energii, w tym w podstawach, urządzeniach przełącznikowych i panelach dystrybucyjnych.Jego inteligentne funkcje sterowania zapewniają zwiększone możliwości monitorowania i ochrony, umożliwiające efektywne i niezawodne działanie systemu dystrybucyjnego.

2.Installacje przemysłowe: Przerywacz jest odpowiedni do ochrony urządzeń elektrycznych i maszyn w warunkach przemysłowych.systemy automatyki procesów, zapewniające bezpieczeństwo i nieprzerwane działanie krytycznych procesów przemysłowych.

3Systemy energii odnawialnej: Przełącznik jest odpowiedni do zastosowania w systemach energii odnawialnej, takich jak elektrownie słoneczne i farmy wiatrowe.zapewnienie ochrony wrażliwego sprzętu energetycznego ze źródeł odnawialnych i zapobieganie uszkodzeniom spowodowanym przeciążeniami lub usterkami.

4.Ośrodki danych: Ośrodki danych wymagają bardzo niezawodnej i szybkiej ochrony obwodów w celu zabezpieczenia kluczowej infrastruktury informatycznej.Inteligentny trwały przełącznik magnetyczny może być wykorzystywany w jednostkach dystrybucji energii w centrach danych (PDU) i panelach elektrycznych, oferując zaawansowane monitorowanie, szybkie wykrywanie usterek i zoptymalizowane zarządzanie energią.

5.Stacje ładowania pojazdów elektrycznych: Wraz z rosnącym wykorzystaniem pojazdów elektrycznych (EV) inteligentny trwały przełącznik magnetyczny może być stosowany w stacjach ładowania pojazdów elektrycznych.Zapewnia szybką i precyzyjną ochronę przed przepływem prądu i zwarciami, zapewniając bezpieczne i niezawodne ładowanie.

6Systemy zarządzania energią: Inteligentne funkcje sterowania wyłącznikiem sprawiają, że jest on kompatybilny z systemami zarządzania energią.Można go zintegrować z inteligentnym domem lub systemami automatyki budynków w celu optymalizacji zużycia energii, monitorować parametry elektryczne i umożliwiać funkcje redukcji obciążenia lub odpowiedzi na zapotrzebowanie.

Właściwości:

1Wysokonapięciowy przerywacz prądu próżniowego: przyjmuje technologię gaśnienia łuku próżniowego i ma dobrą wydajność przerywania i silną zdolność gaśnienia łuku.prądy przeciążenia, i prądy zwarcia.

2Konstrukcja zewnętrzna: nadaje się do użytku w środowiskach zewnętrznych i ma dobrą odporność na warunki pogodowe i działanie ochronne, co umożliwia normalną pracę w różnych trudnych warunkach pogodowych.

3.Prężność i częstotliwość znamionowa: nadaje się do systemów dystrybucyjnych o napięciu znamionowym 12 kV i trójfazowej częstotliwości prądu przemiennego 50 Hz, spełniających odpowiednie wymagania mocy.

4. Funkcjonalność ochrony i sterowania: Używany jest głównie do ochrony i sterowania obciążeniem w podstacjach oraz systemach dystrybucji przedsiębiorstw przemysłowych i górniczych.Może skutecznie chronić bezpieczną pracę urządzeń i systemów energetycznych.

5.Wykorzystanie sieci energetycznej na obszarach wiejskich: ze względu na częste działania w sieciach energetycznych na obszarach wiejskichten wyłącznik jest szeroko stosowany i może być stosowany jako przełącznik sekcyjny oraz do automatyzacji sieci dystrybucyjnej w wiejskich sieciach energetycznych.

Warunki:

1.Wysokość nie większa niż 2000 m;

2. Temperatura powietrza otoczenia: -45 ° C ~ + 40 ° C. Dzienna różnica temperatur: 25 ° C;

3Prędkość wiatru nie większa niż 35 m / s

4Brak łatwopalnych, wybuchowych, niebezpiecznych miejsc korozji chemicznej i gwałtownych wibracji.

Parametry techniczne:

ZW32-12

GW9-10
