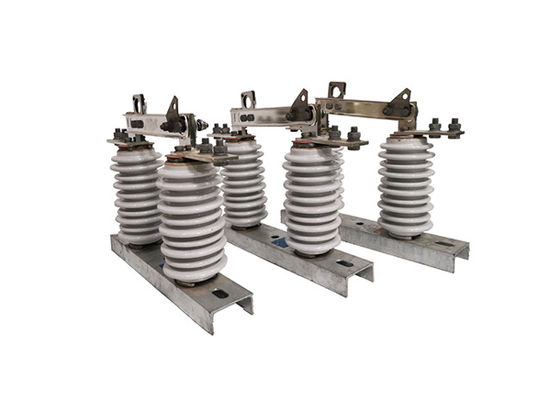

Wyłącznik odłączający na zewnątrz GW9-10/630A DC Wysokonapięciowy elektryczny izolacyjny odłączacz porcelanowy

Wyłącznik odłączający na zewnątrz GW9-10/630A DC Wysokonapięciowy elektryczny izolacyjny odłączacz porcelanowy

Opis produktu:

GW9-10/630Wyłącznik odłączający zewnętrznyjest elementem sprzętu elektrycznego wykorzystywanego w systemach przesyłu i dystrybucji energii elektrycznej do izolowania części sieci elektrycznej w celu wykonania prac konserwacyjnych lub naprawczych.Jest zazwyczaj instalowany na wysokonapięciowych liniach elektroenergetycznych lub w podstacjach i służy do odłączenia przepływu energii elektrycznej do określonej części sieci.

Operacja:

GW9-10/630Wyłącznik odłączający zewnętrznyoddziela przewodzącą część od podstawy za pomocą izolacji w celu zapewnienia normalnej odległości pracy izolacyjnej i mocuje przewodzącą część, izolację i podstawę jako zintegrowane urządzenie przełącznikowe.W pozycji otwartej, jest widoczna luka i odpowiednia odległość izolacyjna do zerwania, aby wytrzymać normalne napięcie robocze.może niezawodnie przenosić normalny prąd roboczy i prąd usterki z zwarciemZe względu na obecność dedykowanego urządzenia gaśniczego, może być używany tylko do przełączania obwodów z napięciem, ale bez obciążenia.Operacje otwierania i zamykania są wykonywane za pomocą haczyka izolacyjnego do ciągnięcia lub popychania okrągłego otworu w blokadzie, powodując odłączenie dynamicznego haczyka blokującego i połączenie go ze statycznym haczykiem blokującym.

Zastosowanie:

GW9-10/630Wyjazdowy przełącznik rozłączający jest w obsłudze i utrzymaniu linii przesyłowych energii powietrznej.Linie te przenoszą wysokonapięciową energię elektryczną na duże odległości i zazwyczaj są zainstalowane na wysokich metalowych wieżach lub słupkach.

Aby wykonać prace konserwacyjne lub naprawcze na linii przesyłowej powietrznej, konieczne jest izolowanie odcinka linii, w którym wykonywana jest praca.Tutaj pojawiają się wysokonapięciowe przełączniki odłączająceNa każdym końcu działu, który ma być obrobiony, można zainstalować przełącznik, który umożliwia odłączenie działu od reszty linii.

Na przykład, jeśli pracownicy naprawy muszą wymienić uszkodzoną sekcję przewodnika na linii przesyłowej,Najpierw otworzyliby wysokonapięciowe zewnętrzne przełączniki odłączające na obu końcach sekcji do pracy.W ten sposób odcinek ten byłby odizolowany od reszty linii, umożliwiając bezpieczne przeprowadzenie prac naprawczych.

Po zakończeniu prac naprawczych przełączniki można zamknąć, aby przywrócić przepływ energii do naprawionego odcinka linii.Przełączniki mogą być również używane do izolowania odcinków linii podczas rutynowej konserwacji lub inspekcji, lub w przypadku awarii lub sytuacji nadzwyczajnej.

Parametry techniczne:
