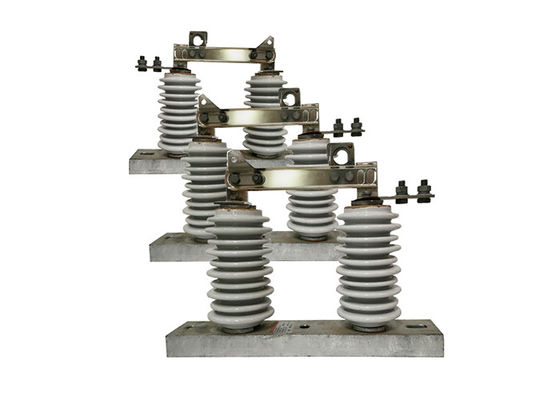

GW9-10 Seria zewnętrzny wyłącznik odłączający wysokiego napięcia 1250A Wyłącznik przerywania prądu próżniowego używany z wyłącznikiem
Opis produktu:
Przełącznik odłączania wysokiego napięcia serii GW9-10 jest przełącznikiem elektrycznym stosowanym w systemach zasilania wysokiego napięcia w celu izolowania lub odłączenia części systemu od reszty systemu.Jest przeznaczony do pracy w warunkach wysokiego napięcia i prądu i jest używany głównie do konserwacji, naprawy lub sytuacji awaryjnych.
Przełącznik składa się z zestawu kontaktów, które można otwierać lub zamykać za pomocą mechanizmu, takiego jak ręczny lub silnikowy siłownik.umożliwia przepływ prądu elektrycznego przez system, podczas gdy gdy jest otwarty, prąd jest przerwany, a system jest skutecznie odłączony.
Zastosowanie:
1 Izolacja podstawy:W podstawie, wyłączniki odłączające wysokiego napięcia są używane do odłączenia transformatorów, wyłączników i innego sprzętu z systemu zasilania w celu konserwacji lub naprawy.
2 Izolacja linii przesyłowej:Przełączniki odłączające wysokiego napięcia są używane do izolowania części linii przesyłowej wysokiego napięcia do konserwacji, naprawy lub zapobiegania przepływowi energii w nagłych wypadkach.
3 Przełączanie kondensatora:W systemach zasilania z bankami kondensatorów, wyłączniki odłączające wysokiego napięcia są używane do odłączenia banku kondensatorów od systemu zasilania w celu konserwacji lub naprawy.
4 Odładowanie obciążenia:W przypadku przeciążenia lub innej sytuacji awaryjnej, wyłączniki odłączające wysokonapięciowe mogą być użyte do obniżenia obciążenia poprzez odłączenie niektórych części systemu zasilania.
5 Wykluczenie uszkodzenia:Przełączniki odłączające wysokiego napięcia są używane do izolowania uszkodzonych części systemu zasilania, aby zapobiec uszkodzeniu urządzeń i zapewnić ciągłość zasilania.
Warunki:
1Wysokość nie przekracza 1000 m,
2.Temperatura powietrza otoczenia: maksymalnie + 40°C;minimalnie:obszary ogólne -30°C, Paramos -40°C;
3.Ciśnienie wiatru nie przekracza 700 Pa. ((odpowiada prędkości wiatru 34 m/s);
4Intensywność trzęsienia ziemi nie przekracza 8 stopni.
5.Sytuacja robocza jest wolna od częstych gwałtownych wibracji;
6Miejsce montażu izolacji zwykłego typu należy trzymać z dala od gazu, dymów, osadów chemicznych, mgły, pyłu,
i innych materiałów wybuchowych i żrących, które poważnie wpływają na izolację i przewodność izolacji
7.Zanieczyszczalny typ izolacji ma zastosowanie do ciężkich brudnych przewodów, jednak nie powinno być żadnych materiałów wybuchowych i materiałów powodujących pożar
Parametry techniczne:
| Numer seryjny. |
Parametry |
Jednostka |
Dane |
| 1 |
Napęd nominalny |
kV |
12 |
| 2 |
Prąd nominalny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12(W)/1250-31.5 |
1250 |
| 3 |
4s Krótkotrwały prąd odporny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12(W)/1250-31.5 |
80 |
| 4 |
Poziom izolacji znamionowej |
/Błyskawica /odporna na napięcie /w szczycie |
Polar-Ziemia
(pozytywny i negatywny) |
kV |
75 |
Złamanie
(pozytywny i negatywny) |
85 |
Przemysłowa częstotliwość wytrzymała napięcie
(1 min.)
(wartość rzeczywista) |
Badanie na sucho/na wilgotności |
Polar-Ziemia |
42 ((Sucha)
34 ((Wet) |
| Złamanie |
48 ((Sucha) |
| 48 ((Sucha) |
48 ((Sucha)
40 ((Wet) |
| 5 |
Opór głównego obwodu |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Czas życia urządzenia mechanicznego |
czasy |
50 |
| 50 |
| 80 |
