Opis produktu:

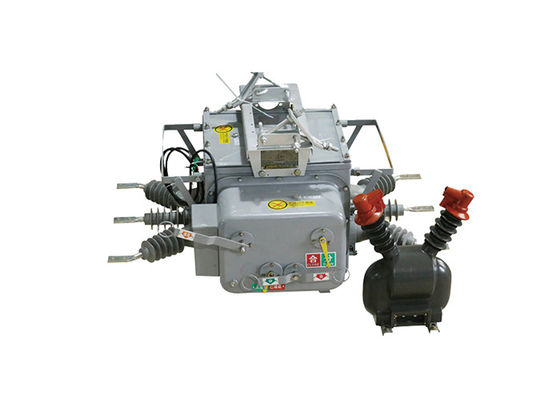

ZW20-12(F) zewnętrzny wyłącznik prądu próżniowego jest trójfazowy AC 50Hz zewnętrzny przełącznik HV jest głównie stosowany w wiejskich i miejskich sieciach dystrybucyjnych zewnętrznych o napięciu 10 kV, jako odrębny i połączony prąd obciążeniowy,prąd przeciążenia, prądu zwartego i innych podobnych miejsc.

Cała jego struktura jest trójfazowym typem wspólnego pudełka, który składa się z mechanizmu pracy, obwodu przewodzącego, układu izolacyjnego, elementu uszczelniającego i powłoki.

I wspiera odpowiednie inteligentne zdalne terminale, aby zaspokoić potrzeby aplikacji automatyki dystrybucji.

· ZW20-12 (Z) Inteligentny zewnętrzny wysokonapięciowy AC True Air Breaker z funkcją SMS GSM

· Połączenie z sterownikiem przełącznika podziału ZW20-12 (F)



Charakterystyka sterownika:

1.Może być wyposażony w interfejs komunikacyjny 485/232 lub osiągać monitorowanie na duże odległości za pomocą światłowodu lub komunikacji bezprzewodowej. Po ponownym zamknięciu ma funkcję przyspieszenia:w przypadku ponownego zamknięcia przełącznika z powodu trwałej usterki.

2/Kiedy występuje trwała awaria, /automatycznie przyspiesza, by się potrącić.

3.Dostateczne sterowanie/ręczne ponowne zablokowanie z przyspieszeniem do uruchomienia i ponowne zablokowanie: po naprawie przez użytkownika linii i przywróceniu zasilania, jeśli użytkownik zapomni o usunięciu przełącznika uziemienia,Powinien przyspieszyć do jazdy..

4Czas opóźnienia ponownego zamknięcia może być regulowany dla wszystkich trzech prób.

5Obwód uruchamiania/przesłania jest zaprojektowany w celu zapobiegania błędnemu działaniu i posiada funkcję przeciwprzesłania.

6Prąd w sekwencji zerowej może odróżnić usterki wewnątrz i na zewnątrz strefy.

7.Remote control trip/reclosing przyjmuje konstrukcję zapobiegającą błędnemu działaniu.




Zastosowanie:

1Operacje górnicze: przełącznik ZW20 jest stosowany w operacjach górniczych w celu sterowania i ochrony urządzeń elektrycznych i sieci dystrybucji energii w podziemnych i powierzchniowych kopalniach.

2.Ośrodki danych: przełącznik jest wykorzystywany w centrach danych w celu zapewnienia niezawodnej dystrybucji energii i ochrony krytycznej infrastruktury informatycznej.Umożliwia skuteczne przełączanie obciążeń i zabezpiecza przed usterkami elektrycznymi.

3Przemysł naftowy i gazowy: przełącznik ZW20 znajduje zastosowanie w przemyśle naftowym i gazowym do sterowania i ochrony sprzętu elektrycznego w rafineriach, rurociągach i platformach morskich.

4.Projekty infrastrukturalne: Przełącznik jest stosowany w różnych projektach infrastrukturalnych, takich jak lotniska, porty morskie i stadiony, w celu niezawodnej dystrybucji energii i ochrony.

5.Ośrodki oczyszczania wody i ścieków: przełącznik ZW20 jest stosowany w oczyszczalniach wody i ścieków w celu sterowania i ochrony urządzeń elektrycznych w stacjach pompowych, oczyszczalniach,i sieci dystrybucyjne.



Struktura:

1Kontroler jest urządzeniem do ochrony i monitorowania przekaźników opartym na mikrokomputerze.

2Kontroler ma silną odporność na warunki pogodowe i ochronę przed kondensacją.

3Jest podłączony do układu przełącznika za pomocą złączy lotniczych.

4Ma dobrą niezawodność połączenia i wysoki poziom ochrony.

Kontroler posiada cztery kanały analogiczne wejścia: prąd fazy A, prąd fazy C, prąd sekwencji zerowej i napięcie fazy BC.Kontroler monitoruje wartości tych analogicznych wejściach w czasie rzeczywistym i porównuje je z ustawionymi wartościami w celu określenia usterek linii i uruchomienia odpowiednich działań.

Warunki środowiskowe:

1 temperatura powietrza otoczenia: -40 °C ~ + 70 °C;

2 Wysokość: nie więcej niż 3000 m

3 Poziom zanieczyszczenia: klasa IV:

4 Prędkość wiatru nie przekracza 34 m / s (równoważna 700 Pa na powierzchni butli);

5 wibracje lub ruchy ziemi zewnętrzne urządzenia przełącznikowego i urządzeń sterujących są znikome;

6 Amplituda indukcji interferencji elektromagnetycznych w układzie wtórnym nie przekracza 1,6 kV.




Parametry techniczne:

Parametry techniczne sterownika:
