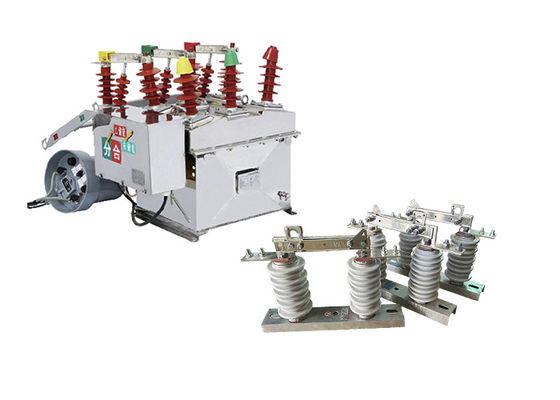

1000A/1250A Zewnętrzny wyłącznik prądu prądu AC używany z przełącznikiem odłączającym z wytrzymałością mechaniczną 10000 razy

1000A/1250A Zewnętrzny wyłącznik prądu prądu AC używany z przełącznikiem odłączającym z wytrzymałością mechaniczną 10000 razy

Opis produktu:

Zewnętrzny wyłącznik prądu próżniowego ZW8-12 to specyficzny rodzaj wyłącznika przeznaczonego do użytku na zewnątrz w systemach wysokonapięciowych.Specjalnie nadaje się do trójfazowych zewnętrznych wysokonapięciowych przełączników AC o napięciu nominalnym 12 kV i częstotliwości nominalnej 50 Hz.

Główną funkcją wyłącznika ZW8-12 jest sterowanie i ochrona systemów dystrybucyjnych w sieciach energetycznych miejskich i wiejskich o napięciu 10 kV.Odpowiada za włączanie lub wyłączanie prądów obciążenia, a także za przerywanie prądów usterek z zwarciem, które mogą wystąpić w systemie zasilania.

Jako wyłącznik prądu próżniowego wykorzystuje wyłącznik próżniowy do gaśnięcia łuku, który powstaje, gdy wyłącznik otwiera się podczas operacji przełączania.Przerywacze próżniowe zapewniają niezawodne możliwości przerywania łuku i są znane ze swojej wysokiej wytrzymałości dielektrycznej i doskonałych osiągów elektrycznych.

Przełącznik ZW8-12 jest uważany za jeden z najczęściej stosowanych, dojrzałych i stabilnych produktów w systemie zasilania.rozległe rozmieszczenie w terenie, a także wykazała niezawodność, przeszła rygorystyczne testy i spełnia wymagane standardy przemysłowe dotyczące wydajności i bezpieczeństwa.

Zewnętrzne przełączniki odłączające GW9-10 są zazwyczaj stosowane w systemach przesyłu i dystrybucji wysokiego napięcia w celu izolowania części sieci do prac konserwacyjnych lub naprawczych.Używane są również jako urządzenie bezpieczeństwa w celu ochrony pracowników przed zagrożeniami elektrycznymi, np. przypadkowy kontakt z aktywnymi częściami systemu.

Zostały one zaprojektowane do obsługi wysokich napięć i prądów i są często instalowane na zewnątrz, gdzie są narażone na trudne warunki środowiskowe, takie jak ekstremalne temperatury, wiatr,Dlatego są zbudowane tak, by wytrzymać te warunki i są często wykonane z trwałych materiałów, takich jak stal lub aluminium.

Zewnętrzne przełączniki odłączające występują w różnych typach i konfiguracjach, w zależności od konkretnego zastosowania i wymagań.podczas gdy inne nadają się do użytku na zewnątrzNiektóre są zaprojektowane do pracy ręcznej, podczas gdy inne są zautomatyzowane i mogą być sterowane zdalnie.

Oprócz podstawowej funkcji izolacji obwodów, zewnętrzne przełączniki odłączające mają również inne ważne cechy,takie jak wizualne wskazanie ich stanu (otwarte lub zamknięte), oraz zapewnienie, aby obwód nie był podłączony do energii, gdy izolator jest otwarty.

Podwójny efekt używania, gdy przełącznik izolacyjny serii GW9-10 może być używany z wyłącznikami próżniowymi!!

Zastosowanie:

1Rozdzielenie energii: Zewnętrzne wyłączniki prądu próżniowego są szeroko stosowane w systemach dystrybucji energii do przełączania i ochrony transformatorów dystrybucyjnych, zasilaczy i innego sprzętu.Zwykle są one umieszczane na zewnętrznych słupkach, podstacje i urządzenia łącznikowe.

2.Energia odnawialna na skalę użytkową: Zewnętrzne wyłączniki prądu próżniowego są stosowane w projektach energii odnawialnej na skalę użytkową, takich jak farmy wiatrowe i słoneczne, do przełączania i ochrony falowników i innego sprzętu.

3Systemy kolejowe: W systemach kolejowych, takich jak systemy sygnalizacyjne i infrastruktura kolejowa, wykorzystywane są zewnętrzne wyłączniki prądu próżniowego do przełączania i ochrony urządzeń elektrycznych.

4Operacje wydobywcze: Przerywacze zasilania próżniowego na zewnątrz są stosowane w operacjach wydobywczych w celu włączenia i ochrony sprzętu elektrycznego w trudnych warunkach zewnętrznych.

5Przemysł naftowy i gazowy: W przemyśle naftowym i gazowym wykorzystywane są zewnętrzne wyłączniki prądu próżniowego do przełączania i ochrony urządzeń elektrycznych, takich jak pompy, sprężarki i rurociągi.

Struktura:

1Przerywacz próżniowy: Przerywacz próżniowy jest sercem przełącznika. Składa się z stałego kontaktu i ruchomego kontaktu zamkniętego w komorze próżniowej.,Rola przerywacza próżniowego polega na gaszeniu łuku i zapewnieniu niezawodnego przerwania prądu.

2Mechanizm działania: wyłącznik jest wyposażony w mechanizm działania odpowiedzialny za otwieranie i zamykanie kontaktów.mechanizm hydraulicznyMechanizm ten zapewnia płynne i niezawodne działanie wyłącznika.

3.Izolacyjna obudowa: wyłącznik jest umieszczony w izolacyjnej obudowie, która zapewnia ochronę przed czynnikami zewnętrznymi, takimi jak wilgoć, kurz i zanieczyszczenia.Obudowa jest zazwyczaj wykonana z wysokiej jakości materiałów izolacyjnych w celu utrzymania wymaganej wytrzymałości dielektrycznej i właściwości izolacyjnych.

4System sterowania i ochrony: wyłącznik ZW8-12 posiada system sterowania i ochrony do monitorowania i kontroli jego działania.i urządzeń sterujących do wykrywania nieprawidłowych warunków, dostarczając sygnały wejściowe i inicjując otwieranie lub zamykanie wyłącznika.

5.Przełączniki łączności: Przełącznik posiada przełączniki łączności dla przychodzących i wychodzących połączeń elektrycznych.umożliwiające przepływ prądu przez wyłącznik.

6Komponenty pomocnicze i sterujące: W celu zwiększenia funkcjonalności wyłącznika mogą być obecne dodatkowe komponenty pomocnicze i sterujące, które mogą obejmować przełączniki pomocnicze,transformatory napięcia, transformatorów prądu i innych akcesoriów niezbędnych do monitorowania, pomiaru i sterowania parametrami elektrycznymi.

Zalety:

1.CT23 Mechanizm pracy z przechowywaniem energii wiosennej: wyłącznik ZW8-12 wyposażony jest w mechanizm pracy z przechowywaniem energii wiosennej typu CT23.Mechanizm ten wykorzystuje przechowywaną energię mechaniczną w sprężynach, aby ułatwić otwieranie i zamykanie kontaktów wyłącznikaOferuje elastyczność w obsłudze, umożliwiając sterowanie silnikiem lub ręcznie w zależności od specyficznych wymagań zastosowania.

2.ZW8-12G łącznik łączny: model ZW8-12G to łącznik łączny składający się z łącznika ZW8-12 i izolatora.zapewniające możliwość izolacji określonych odcinków sieci dystrybucyjnej energii elektrycznej do celów konserwacji lub identyfikacji usterek.

3.Trzyfazowa konstrukcja zbiornika: Przerywacz ZW8-12 posiada trójfazową konstrukcję zbiornika.Oznacza to, że elementy przełącznika dla każdej fazy są zamknięte w wspólnym zbiornikuZbiornik zapewnia ochronę mechaniczną i zwiększa ogólną wytrzymałość wyłącznika.

4Komora gaśnicza próżniowa i materiał izolacyjny: w zbiorniku metalowym wyłącznik ZW8-12 zawiera trójfazową komorę gaśniczo-przemycającą próżniową.Ta komora skutecznie gaszy łuki elektryczne, które występują podczas przerwy w obwodzieDodatkowo, wyłącznik wykorzystuje materiały izolacyjne, takie jak SMC (Sheet Molding Compound), aby zapewnić izolację między fazami i od fazy do fazy,zwiększenie ogólnej wytrzymałości izolacyjnej.

5Niezawodna wydajność i wysoka wytrzymałość izolacyjna: wyłącznik ZW8-12 znany jest ze swojej niezawodnej wydajności i wysokiej wytrzymałości izolacyjnej.Został zaprojektowany i przetestowany w celu spełnienia rygorystycznych standardówWysoka wytrzymałość izolacyjna zwiększa zdolność wytrzymałości i izolacji napięć elektrycznych,przyczynianie się do bezpieczeństwa i niezawodności systemu elektrycznego.

Warunki:

Temperatura otoczenia: -15°C~+40°C
Ciśnienie wiatru: ≤ 700 Pa (ekwiwalent prędkości wiatru 34 m/s)
Wysokość: ≤ 1000 m
Intensywność sejsmiczna: ≤ 8
*Zanieczyszczenie powietrza powinno być oceniane na poziomie III. Częste gwałtowne wibracje powinny być zabronione.

Parametry techniczne:

ZW8-12


GW9-10
