50Hz Wyłącznik prądu próżniowego AC Power Recloser Wyłącznik prądu z sterownikiem z przełącznikiem wyłącznika pionowego GB1984-2003

50Hz Wyłącznik prądu próżniowego AC Power Recloser Wyłącznik prądu z sterownikiem z przełącznikiem wyłącznika pionowego GB1984-2003


Opis produktu:

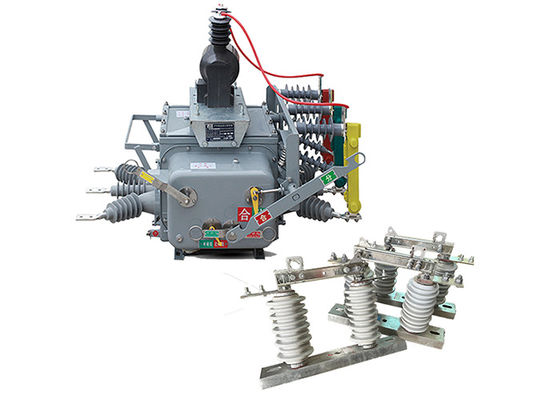

ZW20-12 jest trójfazowym przełącznikiem wysokonapięciowym AC 50Hz, głównie stosowanym w systemach dystrybucji zewnętrznych o napięciu 10 kV w sieciach rolniczych i miejskich.Jest używany do przełączania obciążeń, przerywanie obciążenia, prąd przeciążenia, prąd zwarcia i podobne zastosowania.

Całkowita struktura jest trójfazowym typem wspólnego pudełka, składającego się z mechanizmu operacyjnego, obwodu przewodzącego, systemu izolacyjnego, elementów uszczelniających i obudowy.

Jest on wyposażony w odpowiedni inteligentny zdalny terminal w celu spełnienia wymagań aplikacji automatyki dystrybucji.

• Po połączeniu z inteligentnym sterownikiem z funkcją GSM SMS staje się inteligentnym wyłącznikiem prądu prądu przemiennego wysokiego napięcia na zewnątrz ZW20-12 ((Z).

• W połączeniu z sterownikiem sekcjonowania staje się wyłącznikiem prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu.

Przełączniki pionowe GW9-10 są zazwyczaj stosowane w systemach przesyłu i dystrybucji wysokiego napięcia w celu izolowania części sieci do prac konserwacyjnych lub naprawczych.Używane są również jako urządzenie bezpieczeństwa w celu ochrony pracowników przed zagrożeniami elektrycznymi, np. przypadkowy kontakt z aktywnymi częściami systemu.

Zostały one zaprojektowane do obsługi wysokich napięć i prądów i są często instalowane na zewnątrz, gdzie są narażone na trudne warunki środowiskowe, takie jak ekstremalne temperatury, wiatr,Dlatego są zbudowane tak, by wytrzymać te warunki i są często wykonane z trwałych materiałów, takich jak stal lub aluminium.

Wyłączniki wyłączników pionowych wysokiego napięcia występują w różnych typach i konfiguracjach, w zależności od konkretnego zastosowania i wymagań.niektóre pionowe przełączniki są przeznaczone do użytku w pomieszczeniachNiektóre są zaprojektowane do pracy ręcznej, podczas gdy inne są zautomatyzowane i mogą być sterowane zdalnie.

Oprócz podstawowej funkcji izolacji obwodów, pionowe przełączniki wyłączające mają również inne ważne cechy, takie jak wizualne wskazywanie ich stanu (otwarty lub zamknięty),i zapewnienie, że obwód nie jest podłączony do energii, gdy izolator jest otwarty.


Podwójny efekt stosowania, gdy przełącznik izolacyjny serii GW9-10 może być stosowany z wyłącznikami podciśnieniowymi.



Charakterystyka sterownika:

1.Może być wyposażony w interfejs komunikacyjny 485/232 lub osiągać monitorowanie na duże odległości za pomocą światłowodu lub komunikacji bezprzewodowej. Po ponownym zamknięciu ma funkcję przyspieszenia:w przypadku ponownego zamknięcia przełącznika z powodu trwałej usterki.

2/Kiedy występuje trwała awaria, /automatycznie przyspiesza, by się potrącić.

3.Dostateczne sterowanie/ręczne ponowne zablokowanie z przyspieszeniem do uruchomienia i ponowne zablokowanie: po naprawie przez użytkownika linii i przywróceniu zasilania, jeśli użytkownik zapomni o usunięciu przełącznika uziemienia,Powinien przyspieszyć do jazdy..

4Czas opóźnienia ponownego zamknięcia może być regulowany dla wszystkich trzech prób.

5Obwód uruchamiania/przesłania jest zaprojektowany w celu zapobiegania błędnemu działaniu i posiada funkcję przeciwprzesłania.

6Prąd w sekwencji zerowej może odróżnić usterki wewnątrz i na zewnątrz strefy.

7.Remote control trip/reclosing przyjmuje konstrukcję zapobiegającą błędnemu działaniu.




Zastosowanie:

1Podstawy: Przełącznik ZW20-12 jest często stosowany w podstawach zewnętrznych jako część systemu dystrybucji podstawowej.Używane do ochrony i sterowania sprzętem elektrycznym, takim jak transformatory, generatorów i barów.

2Sieci dystrybucyjne: ten wyłącznik jest odpowiedni do sieci dystrybucyjnych na zewnątrz, w których moc wysokiego napięcia jest dystrybuowana do wielu lokalizacji.Pomaga zapewnić niezawodną i bezpieczną pracę poprzez przerywanie prądów uszkodzeń i izolowanie wadliwych odcinków sieci.

3.Ośrodki przemysłowe: Przełącznik ZW20-12 jest wykorzystywany w systemach wysokiego napięcia zewnętrznego znajdujących się w obiektach przemysłowych, takich jak fabryki, zakłady produkcyjne i operacje górnicze.Zapewnia ochronę krytycznego sprzętu elektrycznego i zapewnia ciągłość zasilania.

4.Instalacje energii odnawialnej: w instalacjach zewnętrznych energii odnawialnej, takich jak farmy wiatrowe lub elektrownie słoneczne,wyłącznik ZW20-12 służy do ochrony infrastruktury elektrycznej i przełączania energii wytwarzanej ze źródeł odnawialnych.

5Koleje: ten wyłącznik jest stosowany w systemach wysokiego napięcia zewnętrznego związanych z elektryfikacją kolei.włącznie z systemami połączeń powietrznych i podstacjami trakcyjnymi.

6Przemysł naftowy i gazowy: wyłącznik ZW20-12 znajduje zastosowanie w systemach wysokiego napięcia zewnętrznego w przemyśle naftowym i gazowym.Jest używany do ochrony sprzętu elektrycznego i sterowania dystrybucją energii na platformach morskich, rafinerii i stacji pompowych.

7Projekty infrastrukturalne: Przełącznik ZW20-12 nadaje się do różnych projektów infrastrukturalnych na zewnątrz, takich jak lotniska, porty morskie i linie przesyłowe energii.Odgrywa kluczową rolę w ochronie infrastruktury krytycznej i zapewnieniu nieprzerwanego zasilania.




Właściwości:

1Technologia przerywania próżniowego: Przerywacz ZW20-12 wykorzystuje przerywacze próżniowe jako medium gaśniacze łuku.Przerywacze próżniowe są bardzo skuteczne w tłumieniu łuków i zapewniają doskonałą wytrzymałość dielektryczną, zapewniające niezawodne przerywanie prądu wysokonapięciowego.

2.Wykorzystanie na zewnątrz: Ten wyłącznik jest specjalnie zaprojektowany do instalacji na zewnątrz, co sprawia, że nadaje się do użytku w podstawach, sieciach dystrybucyjnych i innych systemach elektrycznych na zewnątrz.Jest zbudowany tak, by wytrzymać trudne warunki środowiskowe., w tym zmiany temperatury, wilgotności oraz narażenie na kurz, deszcz i promieniowanie UV.

3.Wzgórza napięcia: Przerywacz ZW20-12 jest przeznaczony do zastosowań wysokiego napięcia o napięciu nominalnym 12 kilovoltów (kV).Może obsługiwać systemy elektryczne działające na tym poziomie napięcia.

4Kompaktna konstrukcja: Przerywacz posiada kompaktową konstrukcję, umożliwiającą łatwiejszą instalację i integrację z zewnętrznym urządzeniem przełącznikowym lub podstacją.Kompaktowy rozmiar ułatwia również oszczędność miejsca i efektywne wykorzystanie dostępnej powierzchni instalacyjnej.

5Niezawodna obsługa: wyłącznik ZW20-12 został zaprojektowany do niezawodnej pracy.i zaawansowane mechanizmy zapewniające stabilne i wydajne operacje przełączania, minimalizując ryzyko awarii lub awarii.

6Wymogi bezpieczeństwa: wyłącznik jest wyposażony w zabezpieczenia zapewniające większe bezpieczeństwo operatora i systemu, które mogą obejmować mechanizmy blokowania w celu zapobiegania nieprawidłowej pracy,wskaźniki mechaniczne i elektryczne dostarczające informacji o stanie, oraz okienki zabezpieczające, aby zapobiec przypadkowemu kontaktowi z częściami napędowymi.

7.Dalne sterowanie i monitorowanie: niektóre wersje wyłącznika ZW20-12 mogą obsługiwać zdalne sterowanie i monitorowanie.Umożliwia to wygodną obsługę i monitorowanie wyłącznika z centralnego pomieszczenia sterującego lub za pośrednictwem systemu sterowania nadzoru i pozyskiwania danych (SCADA), poprawa zarządzania systemem i jego utrzymania.

Warunki:

1Wysokość: 2000 metrów

2.Temperatura otoczenia:na zewnątrz -30°C~+55°C

Najwyższa średnia roczna temperatura wynosi 20°C

Maksymalna średnia dzienna temperatura wynosi 30°C

3Względna wilgotność powietrza: 95% (25°C)

4Pojemność sejsmiczna: przyspieszenie na poziomie ziemi 0,3 g

Przyspieszenie pionowe na ziemi 0,15 g

Działając na trzy fale sinusów

Wskaźnik bezpieczeństwa 1.67

5Intensywność sejsmiczna: 7 stopni.

6Maksymalna dzienna różnica temperatur: 25°C

7.Miejsce instalacji:powierzchnie, punkt wyznaczania odpowiedzialności użytkownika linii powietrznej o mocy 10 kW

8.Metoda uziemienia: Punkt neutralny nie dotyka, uziemienie cewki łukowej i uziemienie niskiego oporu



Parametry techniczne:

ZW20-12(F)
