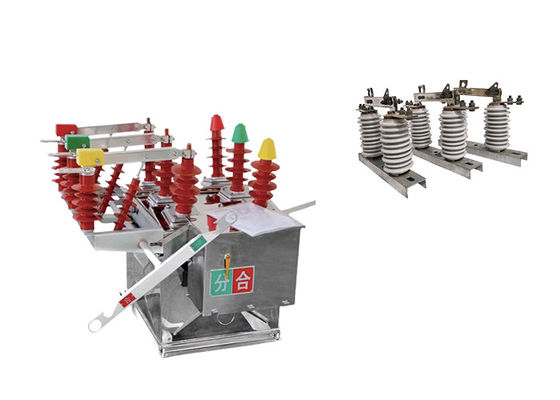

Przemysłowy przerywacz prądu próżniowego sterowany ręcznie/automatycznie dopasowany do ceramicznego haczyka zewnętrznego serii GW9
Opis produktu:
Zewnętrzny wyłącznik prądu prądu przemiennego wysokiego napięcia ZW8-12 jest specjalnie zaprojektowany do stosowania w trójfazowych zewnętrznych wyłącznikach wysokiego napięcia prądu przemiennego.Nadaje się do systemów dystrybucji energii w obszarach miejskich i wiejskich o napięciu nominalnym 12 kV i częstotliwości nominalnej 50 Hz.
Główną funkcją wyłącznika ZW8-12 jest włączanie lub wyłączanie prądów obciążenia i prądów usterek w układach dystrybucyjnych.Zapewnia bezpieczne i niezawodne działanie sieci energetycznej poprzez przerywanie prądów usterek i ochronę urządzeń elektrycznych.
Jest on opisywany jako jeden z najczęściej stosowanych produktów w systemie energetycznym.i dojrzałość w różnych zastosowaniach dystrybucji energii.
Przełącznik ZW8-12 jest znany ze swojej stabilności w pracy.zapewnienie niezawodnych operacji przełączania nawet w trudnych warunkach zewnętrznych.
GW9-10 ceramiczny haczyk jest rodzajem przełącznika elektrycznego używanego do izolacji odcinka linii przesyłowej energii powietrznej w celu konserwacji lub naprawy.Jest zwykle stosowany w systemach elektrycznych wysokiego napięcia, takie jak te stosowane przez przedsiębiorstwa energetyczne do przesyłania energii elektrycznej na duże odległości.
Przełącznik jest zamontowany na konstrukcji powietrznej, takiej jak wieża lub słup przesyłowy, i jest zaprojektowany tak, aby wytrzymać trudne warunki środowiskowe występujące w systemach elektrycznych zewnętrznych.Wykorzystuje pionowy, lub ruch w górę i w dół w celu włączenia lub wyłączenia kontaktów przełącznika, które są zazwyczaj wykonane z miedzi lub innych materiałów przewodzących.
Wykorzystując w ten sposób widoczne przerwy w linii przesyłowej, personel konserwacyjny może bezpiecznie pracować na linii bez ryzyka porażenia prądem lub uszkodzenia sprzętu.Często stosowany w połączeniu z innymi urządzeniami bezpieczeństwa, takich jak przełączniki uziemieniowe i urządzenia zatrzymujące fale, w celu ochrony układu elektrycznego i pracowników pracujących na nim.
Podwójny efekt używania, gdy przełącznik izolacyjny serii GW9-10 może być używany z wyłącznikami próżniowymi!!
Zalety:
1. Jest wyposażony w mechanizm pracy z przechowywaniem energii sprężynowej typu CT23.
2.ZW8-12G składa się z przełącznika ZW8-12 i izolacji, zwanego przełącznikiem łącznym, może być używany jako sekcjonalnik.
3Struktura rozłącznika składa się z trójfazowego zbiornika, trójfazowej komory gaśniczej próżniowej zamkniętej w metalowym zbiorniku, materiału izolacyjnego pomiędzy fazami i każdej z nich wykonanego z SMC.
4.niezawodne działanie i wysoka wytrzymałość izolacyjna.
Warunki:
1Temperatura otoczenia: wyłącznik jest zaprojektowany do pracy w zakresie temperatur od -15°C do +40°C.Oznacza to, że może skutecznie funkcjonować w warunkach o temperaturach od -15°C do +40°C..
2Ciśnienie wiatru: Przełącznik może wytrzymać ciśnienie wiatru do 700 Pa, co odpowiada prędkości wiatru 34 m/s.Zapewnia to, że przełącznik pozostaje stabilny i nie podlega silnym wiatrom.
3Wysokość: wyłącznik jest odpowiedni do montażu na wysokości do 1000 m n.p.m. Jest zaprojektowany do niezawodnej pracy w tym zakresie wysokości.
4Intensywność sejsmiczna: wyłącznik jest zaprojektowany tak, aby wytrzymać aktywność sejsmiczną o intensywności do 8 w skali intensywności sejsmicznej.Zapewnia to, że pozostaje funkcjonalny i nie jest dotknięty wibracjami sejsmicznymi do tego poziomu.
Zastosowanie
1Systemy dystrybucyjne: Przerywacz ZW8-12 odgrywa kluczową rolę w kontroli i ochronie systemów dystrybucyjnych w sieciach energetycznych miejskich i wiejskich o napięciu 10 kV.Odpowiada za włączanie lub wyłączanie prądu obciążenia, zapewniając niezawodną dystrybucję energii dla konsumentów.
2Podstawy energetyczne: Przerywacz jest często stosowany w podstawach energetycznych, gdzie linie przesyłowe wysokiego napięcia są podłączone do sieci dystrybucyjnych.Pomaga w izolacji i ochronie sprzętu, umożliwiające bezpieczne i wydajne działanie podstacji.
3.Przemysłowe systemy energetyczne: Przemysły o wysokich zapotrzebowaniach na energię, takie jak zakłady produkcyjne, działalność górnicza i duże projekty infrastrukturalne,często wykorzystują wyłącznik ZW8-12 do sterowania i ochrony systemów wysokonapięciowychPomaga zarządzać prądami obciążenia i chronić sprzęt przed prądami uszkodzeniowymi w krótkim obwodzie.
4Systemy energii odnawialnej: ze względu na rosnące wykorzystanie odnawialnych źródeł energii, takich jak energia wiatrowa i słoneczna,wyłącznik ZW8-12 znajduje zastosowanie w systemach wysokonapięciowych urządzeń przełącznikowych związanych z wytwarzaniem energii ze źródeł odnawialnychPomaga w efektywnej integracji energii odnawialnej z siecią i zapewnia bezpieczną eksploatację obiektów wytwarzania energii.
5Przemysł naftowy i gazowy: W przemyśle naftowym i gazowym wykorzystywane są zewnętrzne wyłączniki prądu próżniowego do przełączania i ochrony urządzeń elektrycznych, takich jak pompy, sprężarki i rurociągi.
Struktura:
1.Górna pokrywa obudowy jest przetwarzana przy użyciu jednorazowej technologii formowania rozciągania formy, osiągając poziom ochrony IP4X, wysoką wytrzymałość mechaniczną, piękny wygląd,i łatwa instalacja. Nie jest łatwy do rdzenia i jest odporny na korozję. Stal nierdzewna lub wysokiej jakości stalowa płyty spray można wybrać.
2Przełącznik odłączający (nieobowiązkowy) jest dostosowany zgodnie z jednostką nadwozia przełącznika ZW8, z oczywistym punktem odłączenia podczas konserwacji linii dystrybucyjnej,oraz mechaniczne urządzenie blokujące pomiędzy wyłącznikiem odłączającym a wyłącznikiem, aby zapobiec nieprawidłowej pracy.
Parametry techniczne:
ZW8-12
Numer seryjny. | Parametry | Jednostka | Dane | ||||||||
1 | Nomienne napięcie | kV | 12 | ||||||||
2 | Poziom izolacji znamionowej | 1min Przemysłowa częstotliwość napięcia | Badanie na sucho | 42 | |||||||
Badanie na mokro | 34 | ||||||||||
Przesyłka prądu przeciwbłyskawicznego (szczyt) | 75 | ||||||||||
3 | Prąd nominalny | A | 630 | ||||||||
4 | Narysowany prąd przerywania zwarcia | kA | 20 | ||||||||
5 | Czasy prądu nominalnego przerwania zwarcia | czas | 30 | ||||||||
6 | Narysowany prąd przełącznikowy zwarcia (szczyt) | kA | 50 | ||||||||
7 | Maksymalny napięcie | 50 | |||||||||
8 | Krótkotrwałe prąd znamionowy | 20 | |||||||||
9 | Narysowany czas trwania zwarcia | S | 4 | ||||||||
10 | Czas przerwy (oddzielne odłączenie podniecenia) |
Maksymalne napięcie robocze | ms | 15-50 | |||||||
Narysowane napięcie robocze | 30-60 | ||||||||||
Min. napięcie robocze | |||||||||||
11 | Godzina zamknięcia | 25-50 | |||||||||
12 | Pełny czas odłączenia | ≤ 100 | |||||||||
13 | Czas spalania łuku | ≤ 20 | |||||||||
14 | Żywotność mechaniczna | czas | 10000 | ||||||||
15 | Funkcja zamknięcia | J | 70 | ||||||||
16 | Moc wejściowa znamionowa silnika magazynowania energii | W | < 250 | ||||||||
17 | Narysowane napięcie robocze/narysowane napięcie obwodu pomocniczego | V | DC220 | ||||||||
AC220 | |||||||||||
18 | Czas przechowywania energii przy napięciu nominalnym | S | < 10 | ||||||||
19 | Odłączacz prądu nadprężnego | Prąd nominalny | A | 5 | |||||||
Dokładność prądu odłączania | % | ± 10 | |||||||||
GW9-10
Numer seryjny. | Parametry | Jednostka | Dane | |||||||||
1 | Napęd nominalny | kV | 12 | |||||||||
2 | Prąd nominalny | Model nr. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
(H) GW9-12(W)/1000-20 | 1000 | |||||||||||
(H) GW9-12(W)/1250-31.5 | 1250 | |||||||||||
3 | 4s Krótkotrwały prąd odporny | Model nr. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
(H) GW9-12(W)/1000-20 | 50 | |||||||||||
(H) GW9-12(W)/1250-31.5 | 80 | |||||||||||
4 | Poziom izolacji znamionowej | /Błyskawica /odporna na napięcie /w szczycie | Polar-Ziemia (Pozytywne i negatywne) |
kV | 75 | |||||||
Złamanie (Pozytywne i negatywne) |
85 | |||||||||||
Przemysłowa częstotliwość wytrzymała napięcie (1 min.) (wartość rzeczywista) |
Badanie na sucho/na wilgotności | Polar-Ziemia | 42 ((Sucha) 34 ((Wet) |
|||||||||
Złamanie | 48 ((Sucha) | |||||||||||
48 ((Sucha) | ||||||||||||
48 ((Sucha) 40 ((Wet) |
||||||||||||
5 | Opór głównego obwodu | μ Ω | 630 | |||||||||
1000 | ||||||||||||
1250 | ||||||||||||
6 | Czas życia urządzenia mechanicznego | czasy | 50 | |||||||||
50 | ||||||||||||
80 | ||||||||||||
