Opis produktu:

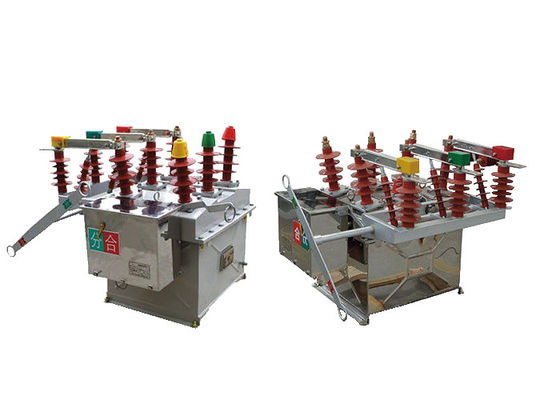

Automatyczny wyłącznik prądu próżniowego ZW8-12 to specyficzny rodzaj wyłącznika przeznaczonego do użytku na zewnątrz w systemach wysokonapięciowych.Specjalnie nadaje się do trójfazowych zewnętrznych wysokonapięciowych przełączników AC o napięciu nominalnym 12 kV i częstotliwości nominalnej 50 Hz.
Główną funkcją wyłącznika ZW8-12 jest sterowanie i ochrona systemów dystrybucyjnych w sieciach energetycznych miejskich i wiejskich o napięciu 10 kV.Odpowiada za włączanie lub wyłączanie prądów obciążenia, a także za przerywanie prądów usterek z zwarciem, które mogą wystąpić w systemie zasilania.
Jako wyłącznik prądu próżniowego wykorzystuje wyłącznik próżniowy do gaśnięcia łuku, który powstaje, gdy wyłącznik otwiera się podczas operacji przełączania.Przerywacze próżniowe zapewniają niezawodne możliwości przerywania łuku i są znane ze swojej wysokiej wytrzymałości dielektrycznej i doskonałych osiągów elektrycznych.
Przełącznik ZW8-12 jest uważany za jeden z najczęściej stosowanych, dojrzałych i stabilnych produktów w systemie zasilania.rozległe rozmieszczenie w terenie, a także wykazała niezawodność, przeszła rygorystyczne testy i spełnia wymagane standardy przemysłowe dotyczące wydajności i bezpieczeństwa.




 Właściwości:

1Automatyczny wyłącznik próżniowy ZW8-12 jest zaprojektowany z możliwością przeciwdziałania zanieczyszczeniu, co oznacza, że jest on w stanie niezawodnie działać nawet w środowiskach o wysokim poziomie zanieczyszczenia.takie jak obszary z dużym pyłem lub emisjami przemysłowymi. Wnętrza izolacji jest zaprojektowana tak, aby wytrzymać takie zanieczyszczenie i utrzymać wymagany poziom izolacji.który zapewnia zwiększone właściwości izolacyjne i poprawia ogólną wydajność przełącznika.
2Przełącznik jest wyposażony w mechanizm pracy do magazynowania energii rakietowej.Mechanizm ten przechowuje energię mechaniczną, która może być szybko uwalniana, aby otworzyć lub zamknąć kontakty wyłącznikaMechanizm magazynowania energii pocisków jest zaprojektowany do efektywnej i niezawodnej pracy, zapewniając szybkie i skuteczne włączenie przełącznika.
3Wyłącznik ZW8-12 może być wyposażony w jedno- lub dwustronny przełącznik separacyjny.Pozwala to na elastyczność w konfiguracji i instalacji wyłącznika w systemie urządzeń przełącznikowychPonadto może być wyposażony w zewnętrzny PT (potencjalny transformator), który jest używany do pomiaru napięcia i celów sterowania.Zewnętrzny PT ułatwia dokładne monitorowanie napięcia i pomaga zapewnić prawidłowe działanie wyłącznika w systemie wysokonapięciowym.



Zalety:

1. Jest wyposażony w mechanizm pracy z przechowywaniem energii sprężynowej typu CT23.
2.ZW8-12G składa się z przełącznika ZW8-12 i izolacji, zwanego przełącznikiem łącznym, może być używany jako sekcjonalnik.
3.Struktura rozrywacza składa się z trójfazowego zbiornika, trójfazowej komory gaśniczej próżniowej zamkniętej w metalowym zbiorniku, materiału izolacyjnego między fazami i każdej z fazy wykonanej z SMC.
4.niezawodne osiągi i wysoka wytrzymałość izolacyjna.



Warunki:

1Temperatura otoczenia: wyłącznik jest zaprojektowany do pracy w zakresie temperatur od -15°C do +40°C.Oznacza to, że może skutecznie funkcjonować w warunkach o temperaturach od -15°C do +40°C..
2Ciśnienie wiatru: Przełącznik może wytrzymać ciśnienie wiatru do 700 Pa, co odpowiada prędkości wiatru 34 m/s.Zapewnia to, że przełącznik pozostaje stabilny i nie podlega silnym wiatrom.
3Wysokość: wyłącznik jest odpowiedni do montażu na wysokości do 1000 m n.p.m. Jest zaprojektowany do niezawodnej pracy w tym zakresie wysokości.
4Intensywność sejsmiczna: wyłącznik jest zaprojektowany tak, aby wytrzymać aktywność sejsmiczną o intensywności do 8 w skali intensywności sejsmicznej.Zapewnia to, że pozostaje funkcjonalny i nie jest dotknięty wibracjami sejsmicznymi do tego poziomu.
