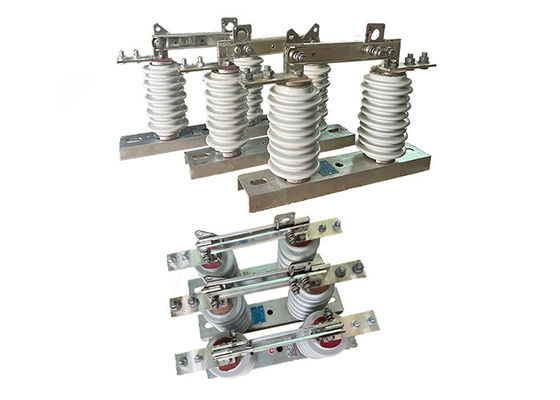

1250A Wysokonapięciowy przełącznik elektryczny 36kV Ceramiczne/ stalowe wykonane do grupy podstaw przełącznik odłączania
Opis produktu:
Wysokonapięciowy izolator elektryczny to przełącznik elektryczny zaprojektowany do izolowania części sieci lub systemu elektrycznego od reszty systemu w celu konserwacji lub naprawy.Jest zwykle stosowany w systemach przesyłu i dystrybucji energii wysokonapięciowej.
Przełącznik jest zaprojektowany do otwierania i zamykania w normalnych lub nietypowych warunkach, takich jak awaria lub nadprężenie.fizycznie odłącza część systemu od reszty sieci,, uniemożliwiając przepływ energii elektrycznej do tej sekcji.
Przełączniki odłączające wysokiego napięcia są zazwyczaj zaprojektowane do pracy przy napięciach od 600 V do 765 000 V i mogą być obsługiwane ręcznie lub automatycznie.Zazwyczaj są one instalowane w podstawach lub na słupkach, stanowią one ważny element infrastruktury sieci elektrycznej.
Właściwości:
1Wysokie napięcie: przełączniki izolacyjne wysokiego napięcia są zaprojektowane tak, aby wytrzymać wysokie napięcia, zazwyczaj w zakresie od kilku tysięcy woltów do kilkuset tysięcy woltów.
2.Budowa solidna: Przełączniki izolacyjne wysokiego napięcia są zazwyczaj wykonane z materiałów, które są wysoce odporne na łuki elektryczne, korozję i inne formy uszkodzenia, takie jak porcelana lub polimer.
3.Arc Chutes: Wiele przełączników wysokonapięciowych jest zaprojektowanych z łukiem, które pomagają rozpraszać ciepło generowane przez łuk elektryczny i zapobiegają uszkodzeniu przełącznika.
4Przełącznik ziemski: Niektóre wysokonapięciowe przełączniki izolacyjne są wyposażone w przełącznik ziemski, który zapewnia dodatkowy poziom bezpieczeństwa poprzez uziemienie izolowanej sekcji obwodu.
5.Mechanizm blokowania: w celu zapobiegania przypadkowemu zamknięciu przełącznika podczas prac konserwacyjnych,wiele przełączników wysokonapięciowych jest wyposażonych w mechanizm blokowania, który uniemożliwia zamknięcie przełącznika, dopóki nie zostaną zastosowane wszystkie procedury bezpieczeństwa.
6Wskaźniki wizualne: przełączniki izolacyjne wysokiego napięcia mogą również zawierać wskaźniki wizualne, takie jak światła lub flagi,które zapewniają wyraźne wskazanie, czy przełącznik znajduje się w pozycji otwartej czy zamkniętej.
Zastosowanie:
Przełączniki odłączania wysokiego napięcia są niezbędnymi elementami w systemach przesyłu i dystrybucji energii,ponieważ umożliwiają izolację określonych odcinków sieci do prac konserwacyjnych lub naprawczychMożna je również wykorzystać do izolowania części sieci w przypadku awarii lub innego nieprawidłowego stanu.
Przełączniki te są przeznaczone do obsługi wysokich napięć i prądów i są zwykle wykonane z trwałych i wytrzymałych materiałów, takich jak stal nierdzewna, aluminium lub miedź.Zostały zaprojektowane tak, by wytrzymać trudne warunki środowiskowe., takich jak ekstremalne temperatury, silne wiatry i silne opady deszczu.
Istnieje kilka typów przełączników odłączających wysokiego napięcia, w tym przełączników przerywania powietrza, przełączników zanurzonych w oleju i przełączników izolowanych gazem.i działają za pomocą zestawu kontaktów, które fizycznie oddzielają się, gdy włącza sięPrzełączniki zanurzone w oleju są zazwyczaj stosowane w zastosowaniach wysokiego napięcia i są wypełnione olejem, aby zapobiec łukowieniu przy otwarciu przełącznika.Przełączniki o izolacji gazowej wykorzystują gaz hexafluorku siarki do izolacji kontaktów przełącznika, co pozwala na mniejsze i bardziej kompaktowe konstrukcje przełączników.
Wyłączniki odłączania wysokiego napięcia muszą być obsługiwane i utrzymywane przez wykwalifikowany personel, który otrzymał odpowiednie szkolenie.w tym stosowanie odpowiednich środków ochrony indywidualnej i stosowanie procedur blokowania/tagowania w celu zapobiegania przypadkowemu pobraniu urządzenia energiąRegularna konserwacja i testowanie przełączników odłączania wysokiego napięcia jest również ważne, aby zapewnić ich prawidłowe funkcjonowanie i bezpieczeństwo użytkowania.
Ryzyko dla bezpieczeństwa:
1Wstrząs elektryczny: Wyłączniki odłączające wysokiego napięcia mogą powodować potencjalnie śmiertelny wstrząs elektryczny, jeśli nie są odpowiednio obsługiwane.Może to nastąpić, jeśli przed otwarciem przełącznika nie jest odpowiednio odizolowany lub jeśli istnieje usterka w urządzeniu.
2Blask łukowy: Gdy wyłączniki odłączające wysokiego napięcia są otwarte, może wystąpić błysk łukowy, który może uwalniać znaczną ilość energii w postaci ciepła, światła i ciśnienia.uszkodzenie oczu, i inne obrażenia.
3Upadek sprzętu: przełączniki odłączania wysokiego napięcia mogą ulec awarii, jeśli nie są prawidłowo utrzymywane lub są przeciążone.
4Zagrożenia dla środowiska: Przełączniki odłączania wysokiego napięcia są często umieszczane na zewnątrz, gdzie mogą być narażone na ekstremalne warunki pogodowe, takie jak silne wiatry, silne deszcze,i uderzenia piorunów.Warunki te mogą stwarzać dodatkowe zagrożenia dla bezpieczeństwa personelu obsługującego lub utrzymującego sprzęt.
Warunki:
1Maksymalna wysokość instalacji nie powinna przekraczać 1000 m.
2Temperatura powietrza otoczenia nie powinna przekraczać +40°C, a w ogólnych obszarach nie powinna spaść poniżej -30°C. W obszarach Paramos nie powinna spaść poniżej -40°C.
3Ciśnienie wiatru nie powinno przekraczać 700 Pa, co odpowiada prędkości wiatru 34 m/s.
4Izolator powinien wytrzymać trzęsienia ziemi do 8 stopni.
5Izolator powinien być zainstalowany w miejscu, w którym nie występują częste gwałtowne wibracje.
6W przypadku izolacji zwykłego typu należy je trzymać z dala od gazu, dymu, osadów chemicznych, mgły ze sprayem solnym, pyłu,i innych materiałów wybuchowych i żrących, które mogą poważnie wpływać na izolację i przewodność izolacji.
7.Izolatory typu odporne na zanieczyszczenie nadają się do stosowania w bardzo brudnych obszarach przewodzenia, ale nie powinny być instalowane w obszarach z materiałami wybuchowymi lub palącymi.
Parametry techniczne:
| Numer seryjny. |
Parametry |
Jednostka |
Dane |
| 1 |
Napęd nominalny |
kV |
12 |
| 2 |
Prąd nominalny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12(W)/1250-31.5 |
1250 |
| 3 |
4s Krótkotrwały prąd odporny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12(W)/1250-31.5 |
80 |
| 4 |
Poziom izolacji znamionowej |
/Błyskawica /odporna na napięcie /w szczycie |
Polar-Ziemia
(pozytywny i negatywny) |
kV |
75 |
Złamanie
(pozytywny i negatywny) |
85 |
Przemysłowa częstotliwość wytrzymała napięcie
(1 min.)
(wartość rzeczywista) |
Badanie na sucho/na wilgotności |
Polar-Ziemia |
42 ((Sucha)
34 ((Wet) |
| Złamanie |
48 ((Sucha) |
| 48 ((Sucha) |
48 ((Sucha)
40 ((Wet) |
| 5 |
Opór głównego obwodu |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Czas życia urządzenia mechanicznego |
czasy |
50 |
| 50 |
| 80 |
