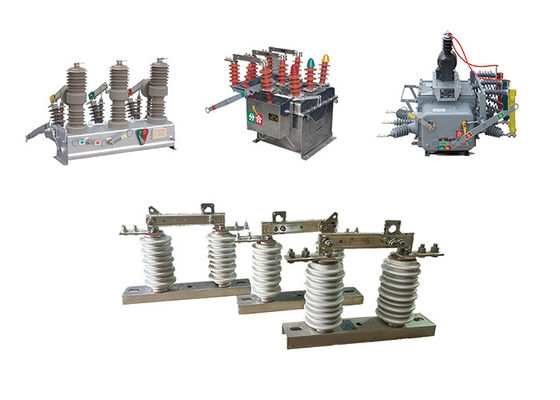

Ceramic Outdoor Disconnector Switch 1000A Szary Kolor do zerwania lub podłączenia
Opis produktu:
Zewnętrzne przełączniki odłączające są rzeczywiście stosowane w wysokonapięciowych systemach przesyłu i dystrybucji energii w celu odłączenia obwodów od ich źródeł zasilania w celu konserwacji lub naprawy.Zapewniają środek do izolacji obwodu od zasilania, umożliwiając pracownikom bezpieczne wykonywanie zadań bez ryzyka porażenia prądem.
Działanie zewnętrznego przełącznika odłączającego obejmuje obracający się słup, który kontroluje otwieranie i zamykanie ostrza lub kontaktu przełącznika.ostrze może być włączone lub wyłączoneMechanizm ten umożliwia ręczne i widoczne wskazywanie stanu przełącznika.
Aby zapewnić bezpieczeństwo operatora, słup przełącznika odłączającego jest zazwyczaj wykonany z nieprzewodzącego materiału, takiego jak włókno szklane lub materiały kompozytowe,który zapewnia izolację przed wysokim napięciem obecnym w układzieIzolacja ta chroni operatora przed porażeniem prądem podczas pracy przełącznika.
Zewnętrzne przełączniki odłączające są dostępne w różnych konstrukcjach i rozmiarach, aby pomieścić różne napięcia i prądy obwodów, które kontrolują.Są one powszechnie montowane na słupkach lub konstrukcjach na zewnątrzW połączeniu z innymi urządzeniami ochronnymi, takimi jak wyłączniki i bezpieczniki,przełączniki odłączające przyczyniają się do ogólnego bezpieczeństwa i niezawodności systemu elektrycznego poprzez zapewnienie środków izolacji i ochrony.
Właściwości:
1Izolacja: przełącznik służy do izolacji jednej fazy systemu zasilania w celu konserwacji lub naprawy.
2Wysokie napięcie: Przełączniki te są zaprojektowane do obsługi wysokich napięć, zwykle w zakresie od kilku kilovoltów do kilkuset kilovoltów.
3.Ręczna obsługa: przełącznik jest sterowany ręcznie za pomocą haki lub dźwigni. Operator musi być przeszkolony w bezpiecznej obsłudze przełącznika.
4.Wizualne wskaźniki: Niektóre przełączniki mają wskaźniki wizualne, które pokazują, czy przełącznik jest otwarty czy zamknięty, ułatwiając operatorom poznanie stanu obwodu.
5Trwałość: Przełączniki te są zaprojektowane tak, aby wytrzymać trudne warunki środowiskowe, takie jak ekstremalne temperatury, wilgotność i substancje żrące.
6Wymagania dotyczące bezpieczeństwa: Przełącznik jest zaprojektowany z elementami bezpieczeństwa chroniącymi operatorów przed zagrożeniami elektrycznymi, takimi jak materiały izolacyjne, które zapobiegają przypadkowemu kontaktowi z częściami napędzanymi.
7Kompaktowy rozmiar: Jednofazowe przełączniki wysokonapięciowe są zazwyczaj kompaktowe i mogą być instalowane w ciasnych przestrzeniach.
Struktura:
1Porcelanowe ciało izolacji: ciało izolacji jest głównym składnikiem izolacji i jest zazwyczaj wykonane z wysokiej wytrzymałości porcelany.Jest przeznaczony do zapewnienia izolacji elektrycznej między przewodnikiem a konstrukcją nośną, i jest formowany w pożądany kształt i rozmiar.
2Metalowe końcówki: metalowe końcówki są mocowane do izolacji i stanowią środek do podłączenia izolacji do przewodnika i konstrukcji nośnej.Są zazwyczaj wykonane ze stali ocynkowanej lub innego materiału odpornego na korozję, i mogą być zaprojektowane ze specjalnymi elementami, takimi jak szczeliny lub złącza kulkowo-złożone w celu łatwej instalacji.
3Związek uszczelniający: Związek uszczelniający jest stosowany do uszczelniania złącza między ciałem izolacji a metalowymi końcówkami, zapobiegając wprowadzaniu wilgoci i zanieczyszczeń do wnętrza izolacji.
4Sprzęt: Sprzęt, taki jak śruby, matice i obrusy, jest używany do mocowania metalowych końcówek do izolacji i konstrukcji nośnej.
Kapułki: Kapułki służą ochronie metalowych końcówek przed korozją i uszkodzeniami i mogą być wykonane z tworzyw sztucznych lub innych materiałów.
5Dodatkowe cechy: W zależności od konkretnego zastosowania, porcelanowe wysokonapięciowe izolatory elektryczne mogą być zaprojektowane z dodatkowymi cechami, takimi jak bariery izolacyjne, łukowe spadochrony,i przełączników ziemnych w celu poprawy ich wydajności i bezpieczeństwa.
Operacja:
1 Przygotowanie:Przed uruchomieniem przełącznika należy wyłączyć energię z obwodu i odpowiednio uziemić, aby zapobiec zagrożeniom elektrycznym.
2 Zamykanie przełącznika:Aby zamknąć przełącznik, operator ręcznie lub zdalnie przenosi uchwyt przełącznika lub dźwignię sterującą do pozycji zamkniętej.umożliwiające przepływ prądu przez obwód.
3 Otwieranie przełącznika:Aby otworzyć przełącznik, operator ręcznie lub zdalnie przenosi uchwyt przełącznika lub dźwignię sterującą do otwartej pozycji.przerywanie przepływu prądu.
4 Zarządzanie łukiem:Po otwarciu przełącznika między kontaktami może wystąpić łuk elektryczny, który może być niebezpieczny i spowodować uszkodzenie przełącznika.przełącznik może być wyposażony w urządzenia takie jak łuki lub cewki wybuchowe.
5 Bezpieczeństwo:Operatorzy wysokonapięciowych przełączników odłączających muszą stosować odpowiednie procedury bezpieczeństwa w celu zapobiegania zagrożeniom elektrycznym, które mogą obejmować noszenie środków ochrony indywidualnej, pracę w zespołach,i po zastosowaniu procedur blokady/tagout.
Zastosowanie:
Izolacja obwodu: przełączniki wysokonapięciowe są używane do izolowania sekcji obwodu wysokonapięciowego do celów konserwacji, naprawy lub testowania.sekcja może być skutecznie odłączona od reszty systemu, umożliwiając bezpieczne wykonywanie pracy.
Przełączanie obciążenia: Przełączniki izolacyjne wysokiego napięcia mogą być używane jako przełączniki obciążenia w celu kontrolowania przepływu energii elektrycznej w obwodzie.Są one szczególnie przydatne w sytuacjach, w których obciążenie jest stosunkowo małe i nie wymaga wyłącznika lub bezpiecznika.
Ochrona linii powietrznych: Przełączniki izolacyjne wysokiego napięcia są często instalowane na linii powietrznych, aby zapewnić ochronę przed uderzeniami piorunami i innymi zakłóceniami elektrycznymi.Przez izolowanie odcinka linii, przełącznik może pomóc w zapobieganiu uszkodzeniom urządzeń i zmniejszyć ryzyko przerw w dostawie prądu.
Ochrona transformatora: przełączniki izolacyjne wysokiego napięcia są również używane do ochrony transformatorów poprzez izolowanie ich od sieci elektrycznej w przypadku awarii lub przeciążenia.transformator może zostać odłączony od sieci, zapobiegając uszkodzeniu transformatora i innych urządzeń.
Warunki:
1Maksymalna wysokość w określonym obszarze nie przekracza 1000 metrów nad poziomem morza.
2Temperatura powietrza otoczenia ma pewne ograniczenia. Maksymalna temperatura nie powinna przekraczać +40°C, a minimalna temperatura może się różnić w zależności od konkretnego obszaru.minimalna temperatura nie powinna spaść poniżej -30°C, podczas gdy w obszarach Paramos nie powinno spaść poniżej -40°C.
3Ciśnienie wiatru nie powinno przekraczać 700 pascalów (Pa), co odpowiada prędkości wiatru około 34 m/s.Ta granica zapewnia, że urządzenie może wytrzymać siłę wiatru bez naruszania jego funkcjonalności lub integralności konstrukcyjnej.
4Intensywność trzęsienia ziemi nie powinna przekraczać 8 stopni, co oznacza maksymalną intensywność aktywności sejsmicznej, której sprzęt może wytrzymać bez uszkodzenia.Szkala mierzona intensywnością trzęsienia ziemi zależy od regionu lub kraju.
5Środowisko pracy powinno być wolne od częstych gwałtownych drgań.Nadmierne drgania mogą mieć wpływ na działanie i żywotność izolacji.
6.Izolatory zwykłego typu powinny być instalowane w miejscach, które są z dala od gazu, dymu, osadów chemicznych, mgły ze sprayem solnym, pyłu i innych substancji wybuchowych lub żrących.Materiały te mogą mieć szkodliwy wpływ na izolację i przewodność izolacji, co może zagrozić jego działaniu i bezpieczeństwu.
7.Izolatory typu szkodliwego dla środowiska są przeznaczone do użytku w obszarach o poważnym zanieczyszczeniu.nie powinno występować substancji wybuchowych ani materiałów, które mogą powodować pożarWymóg ten gwarantuje, że izolator pozostanie bezpieczny i funkcjonalny pomimo trudnych warunków środowiskowych.
Parametry techniczne:
| Numer seryjny. |
Parametry |
Jednostka |
Dane |
| 1 |
Napęd nominalny |
kV |
12 |
| 2 |
Prąd nominalny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12(W)/1250-31.5 |
1250 |
| 3 |
4s Krótkotrwały prąd odporny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12(W)/1250-31.5 |
80 |
| 4 |
Poziom izolacji znamionowej |
/Błyskawica /odporna na napięcie /w szczycie |
Polar-Ziemia
(pozytywny i negatywny) |
kV |
75 |
Złamanie
(pozytywny i negatywny) |
85 |
Przemysłowa częstotliwość wytrzymała napięcie
(1 min.)
(wartość rzeczywista) |
Badanie na sucho/na wilgotności |
Polar-Ziemia |
42 ((Sucha)
34 ((Wet) |
| Złamanie |
48 ((Sucha) |
| 48 ((Sucha) |
48 ((Sucha)
40 ((Wet) |
| 5 |
Opór głównego obwodu |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Czas życia urządzenia mechanicznego |
czasy |
50 |
| 50 |
80
|
