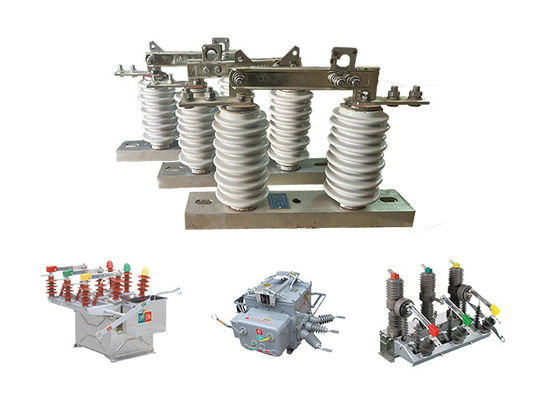

Elektryczny zewnętrzny przełącznik odłączający do odłączenia i izolacji Wysokonapięciowy wyłącznik odłączający z ceramiki i stali

Elektryczny zewnętrzny przełącznik odłączający do odłączenia i izolacji Wysokonapięciowy wyłącznik odłączający z ceramiki i stali

Opis produktu:

Przełącznik wysokonapięciowego izolacji, znany również jako przełącznik odłączający lub przełącznik izolacyjny, jest niezbędnym elementem w systemach wysokonapięciowych.Służy do odłączenia lub izolacji określonej części obwodu elektrycznego od źródła zasilania.

Główną funkcją wysokonapięciowego przełącznika izolacyjnego jest fizyczne przerywanie obwodu elektrycznego, tworząc oddzielenie pomiędzy urządzeniem a źródłem zasilania.Takie odłączenie i izolacja pozwalają personelowi konserwacyjnemu bezpiecznie pracować na sprzęcie bez ryzyka porażenia prądem.

W przeciwieństwie do przerywacza próżniowego, wysokonapięciowy przełącznik izolacyjny nie zapewnia możliwości gaśnienia łuku.Nie jest przeznaczony do przerywania lub gaszenia łuków elektrycznych, które mogą wystąpić podczas przełączania obwodu lub w warunkach awarii.

W systemach wysokonapięciowych przełącznik wysokonapięciowego izolatora jest często skoordynowany z przerywaczem prądu próżniowego.Przerywacz jest odpowiedzialny za wykrywanie usterek i uruchomienie, aby przerwać przepływ prądu, podczas gdy izolator odłączający jest uruchamiany w celu fizycznej izolacji obwodu i wizualnego wskazania odłączenia.

Przed wykonaniem prac konserwacyjnych na sprzęcie elektrycznym,izolator odłączający jest uruchamiany w celu otwarcia obwodu i utworzenia widocznej luki powietrznejDziałanie to potwierdza, że urządzenie jest wyłączone i bezpieczne do czynności konserwacyjnych.

Zastosowanie:

1.Zawsze przełączniki odłączające są niezbędnymi elementami w systemach przesyłu i dystrybucji energii,ponieważ umożliwiają izolację określonych odcinków sieci do prac konserwacyjnych lub naprawczychMożna je również wykorzystać do izolowania części sieci w przypadku awarii lub innego nieprawidłowego stanu.

2Przełączniki te są przeznaczone do obsługi wysokich napięć i prądów i są zazwyczaj wykonane z trwałych i wytrzymałych materiałów, takich jak stal nierdzewna, aluminium lub miedź.Zostały zaprojektowane tak, by wytrzymać trudne warunki środowiskowe., takich jak ekstremalne temperatury, silne wiatry i silne opady deszczu.

3Istnieje kilka rodzajów przełączników odłączających wysokiego napięcia, w tym przełączników przerywania powietrza, przełączników zanurzonych w oleju i przełączników izolowanych gazem.i pracują przy użyciu zestawu kontaktów, które fizycznie oddzielają się, gdy włącza sięPrzełączniki zanurzone w oleju są zazwyczaj stosowane w zastosowaniach wysokiego napięcia i są wypełnione olejem, aby zapobiec łukowi, gdy przełącznik jest otwarty.Przełączniki o izolacji gazowej wykorzystują gaz hexafluorku siarki do izolacji kontaktów przełącznika, co pozwala na mniejsze i bardziej kompaktowe konstrukcje przełączników.

4.Sprzęgły odłączające wysokie napięcie muszą być obsługiwane i utrzymywane przez wykwalifikowany personel, który otrzymał odpowiednie szkolenie.w tym stosowanie odpowiednich środków ochrony indywidualnej oraz stosowanie procedur blokady/tagowania w celu zapobiegania przypadkowemu pobraniu urządzenia energiąRegularna konserwacja i testowanie przełączników odłączania wysokiego napięcia jest również ważne, aby zapewnić ich prawidłowe funkcjonowanie i bezpieczeństwo użytkowania.

Przełącznik przełącznika oddziela przewodzącą część od podstawy za pomocą izolacji w celu zapewnienia normalnej odległości izolacji roboczej i zamocowania przewodzącej części, izolacji,i podstawy jako zintegrowane urządzenie przełącznikoweW pozycji otwartej znajduje się widoczna luka i odpowiednia odległość izolacyjna, aby wytrzymać normalne napięcie robocze.może niezawodnie przenosić normalny prąd roboczy i prąd usterki z zwarciemZe względu na obecność dedykowanego urządzenia gaśniczego, może być używany tylko do przełączania obwodów z napięciem, ale bez obciążenia.Operacje otwierania i zamykania są wykonywane za pomocą haczyka izolacyjnego do ciągnięcia lub popychania okrągłego otworu w blokadzie, powodując odłączenie dynamicznego haczyka blokującego i połączenie go ze statycznym haczykiem blokującym.

Właściwości:

1Wysokie napięcie: przełączniki izolacyjne wysokiego napięcia są zaprojektowane tak, aby wytrzymać wysokie napięcia, zazwyczaj w zakresie od kilku tysięcy woltów do kilkuset tysięcy woltów.

2.Budowa solidna: Przełączniki izolacyjne wysokiego napięcia są zazwyczaj wykonane z materiałów, które są wysoce odporne na łuki elektryczne, korozję i inne formy uszkodzenia, takie jak porcelana lub polimer.

3.Arc Chutes: Wiele przełączników wysokonapięciowych jest zaprojektowanych z łukowymi przełącznikami, które pomagają rozpraszać ciepło generowane przez łuk elektryczny i zapobiegają uszkodzeniu przełącznika.

4Przełącznik ziemski: Niektóre wysokonapięciowe przełączniki izolacyjne są wyposażone w przełącznik ziemski, który zapewnia dodatkowy poziom bezpieczeństwa poprzez uziemienie izolowanej sekcji obwodu.

5Mechanizm blokowania: w celu zapobiegania przypadkowemu zamknięciu przełącznika podczas prac konserwacyjnych,wiele przełączników wysokonapięciowych jest wyposażonych w mechanizm blokowania, który uniemożliwia zamknięcie przełącznika do czasu przestrzegania wszystkich procedur bezpieczeństwa.

6Wskaźniki wizualne: przełączniki izolacyjne wysokiego napięcia mogą również zawierać wskaźniki wizualne, takie jak światła lub flagi,które zapewniają wyraźne wskazanie, czy przełącznik znajduje się w pozycji otwartej czy zamkniętej.

Warunki:

1Wysokość nie przekracza 1000 m.

2.Temperatura powietrza otoczenia: maksymalnie + 40°C;minimalnie:obszary ogólne -30°C, Paramos -40°C;

3.Ciśnienie wiatru nie przekracza 700 Pa. ((odpowiada prędkości wiatru 34 m/s);

4Intensywność trzęsienia ziemi nie przekracza 8 stopni.

5.Sytuacja robocza jest wolna od częstych gwałtownych wibracji;

6Miejsce montażu izolacji zwykłego typu należy trzymać z dala od gazu, dymów, osadów chemicznych, mgły z solą, pyłu.

i innych materiałów wybuchowych i żrących, które poważnie wpływają na izolację i przewodność izolacji

7.Zanieczyszczalny typ izolacji ma zastosowanie do ciężkich brudnych przewodów, jednak nie powinno być żadnych materiałów wybuchowych i materiałów powodujących pożar
