Opis produktu:

Wyłącznik odłączania zewnętrznego, zwany również przełącznikiem izolacyjnym, jest niezbędnym elementem w systemach zasilania wysokonapięciowego.Jego głównym celem jest odłączenie lub odizolowanie określonej części obwodu elektrycznego od źródła zasilania.
Główną funkcją zewnętrznego przełącznika odłączającego jest fizyczne przerywanie obwodu elektrycznego, skutecznie oddzielając urządzenie od źródła zasilania.Odłączenie i izolacja umożliwiają personelowi konserwacyjnemu bezpieczną pracę na sprzęcie, minimalizując ryzyko porażenia prądem.
Należy zauważyć, że w przeciwieństwie do wyłącznika próżniowego, wyłącznik odłączający zewnętrzny nie posiada możliwości gaśnienia łuku.Nie jest przeznaczony do przerywania lub gaszenia łuków elektrycznych, które mogą wystąpić podczas przełączania obwodu lub w warunkach awarii.
W systemach wysokonapięciowych przełącznik wysokonapięciowego izolatora jest często skoordynowany z przerywaczem prądu próżniowego.Przerywacz jest odpowiedzialny za wykrywanie usterek i uruchomienie, aby przerwać przepływ prądu, podczas gdy izolator odłączania jest uruchamiany w celu fizycznej izolacji obwodu i zapewnienia wizualnego wskazania odłączenia.
Przed wykonaniem prac konserwacyjnych urządzeń elektrycznych,izolator odłączający jest uruchamiany w celu otwarcia obwodu i utworzenia widocznej luki powietrznejDziałanie to służy jako potwierdzenie, że urządzenie jest wyłączone i bezpieczne do wykonywania czynności konserwacyjnych.
Wyłącznik odłączający zewnętrzny, zwany również przełącznikiem odłączającym lub przełącznikiem izolacyjnym, jest niezbędnym elementem w systemach wysokonapięciowych.Jego głównym celem jest odłączenie lub odizolowanie określonej części obwodu elektrycznego od źródła zasilania.


Zastosowanie:

1Izolacja obwodu: przełączniki wysokonapięciowe są używane do izolowania sekcji obwodu wysokonapięciowego do celów konserwacji, naprawy lub testowania.sekcja może być skutecznie odłączona od reszty systemu, umożliwiając bezpieczne wykonywanie pracy.

2Przełącznik obciążenia: przełączniki izolacyjne wysokiego napięcia mogą być używane jako przełączniki obciążenia w celu sterowania przepływem energii elektrycznej w obwodzie.Są one szczególnie przydatne w sytuacjach, w których obciążenie jest stosunkowo małe i nie wymaga wyłącznika lub bezpiecznika.

3Ochrona linii powietrznej: Przełączniki izolacyjne wysokiego napięcia są często instalowane na linii powietrznych, aby zapewnić ochronę przed uderzeniami piorunami i innymi zakłóceniami elektrycznymi.Przez izolowanie odcinka linii, przełącznik może pomóc w zapobieganiu uszkodzeniom urządzeń i zmniejszyć ryzyko przerw w dostawie prądu.

4Ochrona transformatora: przełączniki izolacyjne wysokiego napięcia są również używane do ochrony transformatorów poprzez izolowanie ich od sieci elektrycznej w przypadku awarii lub przeciążenia.transformator może zostać odłączony od sieci, zapobiegając uszkodzeniu transformatora i innych urządzeń.

Operacja:

1 Przygotowanie: Przed uruchomieniem przełącznika należy wyłączyć energię i odpowiednio uziemić obwód, aby zapobiec zagrożeniom elektrycznym.Przełącznik należy sprawdzić pod kątem jakichkolwiek oznak uszkodzenia lub zużycia.
2 Zamknięcie przełącznika: Aby zamknąć przełącznik, operator ręcznie lub zdalnie przenosi uchwyt przełącznika lub dźwignię sterującą do pozycji zamkniętej.umożliwiające przepływ prądu przez obwód.
3 Otwieranie przełącznika: Aby otworzyć przełącznik, operator ręcznie lub zdalnie przenosi uchwyt przełącznika lub dźwignię sterującą do otwartej pozycji.przerywanie przepływu prądu.
4 Zarządzanie łukiem: po otwarciu przełącznika między kontaktami może wystąpić łuk elektryczny, który może być niebezpieczny i spowodować uszkodzenie przełącznika.przełącznik może być wyposażony w urządzenia takie jak łuki lub cewki wybuchowe.
5 Bezpieczeństwo: Operatorzy wysokonapięciowych przełączników odłączających muszą stosować odpowiednie procedury bezpieczeństwa w celu zapobiegania zagrożeniom elektrycznym.i po zastosowaniu procedur blokady/tagout.

Struktura:

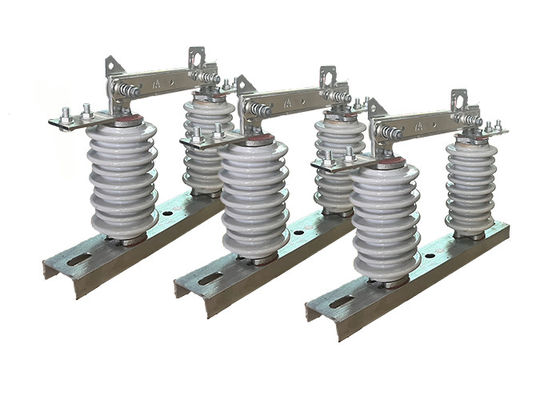

Opisany produkt składa się z podstawy (płyty), izolacji słupkowej, części przewodzącej i urządzenia blokującego.Noż jest zainstalowany na głowicy dynamicznego noża kontaktowego przez śruby i jest oddzielnie podłączony do głowicy statycznej. Każdy bok jest utrzymywany w dobrym stanie kontaktu przez ciśnienie sprężyny kompresyjnej.który zwiększa powierzchnię rozpraszania ciepła i zmniejsza wzrost temperaturyPrzyczynia się to do wytrzymałości mechanicznej noża i sprawia, że jest on stabilny dynamicznie i termicznie w przypadku zwarć.
Części blokujące zamontowane na nieobrotnym końcu noża kontaktowego i statyczny haczyk blokujący na statycznym kontakcie tworzą urządzenie blokujące otwieranie.urządzenie samodzielnie się blokuje, aby nóż hamulcowy nie spadł z powodu własnego ciężaru lub działania prądu elektrycznego, co mogłoby spowodować otwarcie hamulca bez przyczyny.
Produkt ten jest powszechnie stosowany w systemach przesyłu i dystrybucji energii i odgrywa kluczową rolę w zapewnieniu prawidłowego funkcjonowania sieci elektrycznej.Należy stosować odpowiednie procedury bezpieczeństwa podczas pracy z tymi przełącznikami, a tylko wykwalifikowany i przeszkolony personel powinien być dopuszczony do ich eksploatacji i utrzymania.

Warunki:

1Maksymalna wysokość w określonym obszarze nie przekracza 1000 metrów nad poziomem morza.

2Temperatura powietrza otoczenia ma pewne ograniczenia. Maksymalna temperatura nie powinna przekraczać +40°C, a minimalna temperatura może się różnić w zależności od konkretnego obszaru.minimalna temperatura nie powinna spaść poniżej -30°C, podczas gdy w obszarach Paramos nie powinno spaść poniżej -40°C.

3Ciśnienie wiatru nie powinno przekraczać 700 pascalów (Pa), co odpowiada prędkości wiatru około 34 m/s.Ta granica zapewnia, że urządzenie może wytrzymać siłę wiatru bez naruszania jego funkcjonalności lub integralności konstrukcyjnej.

4Intensywność trzęsienia ziemi nie powinna przekraczać 8 stopni, co oznacza maksymalną intensywność aktywności sejsmicznej, której sprzęt może wytrzymać bez uszkodzenia.Szkala mierzona intensywnością trzęsienia ziemi zależy od regionu lub kraju.

5Środowisko pracy powinno być wolne od częstych gwałtownych drgań.Nadmierne drgania mogą mieć wpływ na działanie i żywotność izolacji.

6.Izolatory zwykłego typu powinny być instalowane w miejscach, które są z dala od gazu, dymu, osadów chemicznych, mgły ze sprayem solnym, pyłu i innych substancji wybuchowych lub żrących.Materiały te mogą mieć szkodliwy wpływ na izolację i przewodność izolacji, co może zagrozić jego działaniu i bezpieczeństwu.

7.Izolatory typu szkodliwego dla środowiska są przeznaczone do użytku w obszarach o poważnym zanieczyszczeniu.nie powinno występować substancji wybuchowych ani materiałów, które mogą powodować pożarWymóg ten gwarantuje, że izolator pozostanie bezpieczny i funkcjonalny pomimo trudnych warunków środowiskowych.
