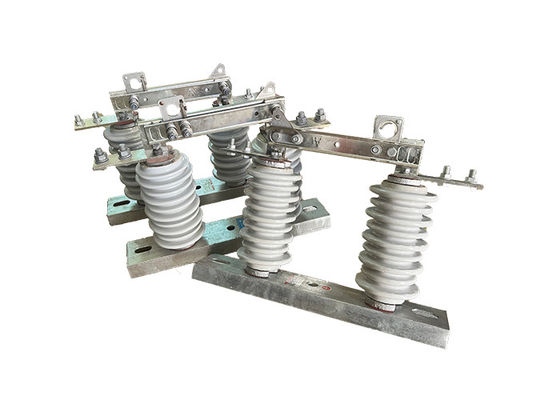

Jednofazowy wyłącznik odłączający wysokiego napięcia 630A 12kV Porcelanowy wyłącznik odłączający z inteligentną obsługą

Jednofazowy wyłącznik odłączający wysokiego napięcia 630A 12kV Porcelanowy wyłącznik odłączający z inteligentną obsługą

Opis produktu:

Przełączniki odłączające wysokiego napięcia są rzeczywiście stosowane w wysokonapięciowych systemach przesyłu i dystrybucji energii, aby odłączyć obwody od ich źródeł zasilania do celów konserwacji lub naprawy.Zapewniają środek do izolacji obwodu od zasilania, umożliwiając pracownikom bezpieczne wykonywanie zadań bez ryzyka porażenia prądem.

Działanie wysokonapięciowych przełączników odłączających obejmuje obracający się słup, który kontroluje otwieranie i zamykanie ostrza lub kontaktu przełącznika.ostrze może być włączone lub wyłączoneMechanizm ten umożliwia ręczne i widoczne wskazywanie stanu przełącznika.

Aby zapewnić bezpieczeństwo operatora, biegun przełącznika odłączającego jest zazwyczaj wykonany z materiału nieprzewodzącego, takiego jak włókno szklane lub materiały kompozytowe,który zapewnia izolację przed wysokim napięciem obecnym w układzieIzolacja ta chroni operatora przed porażeniem prądem podczas pracy przełącznika.

Przełączniki odłączające wysokiego napięcia są dostępne w różnych konstrukcjach i rozmiarach, aby pomieścić różne napięcia i prądy obwodów, które kontrolują.Są one powszechnie montowane na słupkach lub konstrukcjach na zewnątrzW połączeniu z innymi urządzeniami ochronnymi, takimi jak wyłączniki i bezpieczniki,przełączniki odłączające przyczyniają się do ogólnego bezpieczeństwa i niezawodności systemu elektrycznego poprzez zapewnienie środków izolacji i ochrony.

Operacja:

Wysokonapięciowe przełączniki odłączania oddzielają przewodzącą część od podstawy za pomocą izolacji, aby zapewnić normalną odległość izolacji roboczej i upewnić przewodzącą część, izolację,i podstawy jako zintegrowane urządzenie przełącznikoweW pozycji otwartej znajduje się widoczna luka i odpowiednia odległość izolacyjna, aby wytrzymać normalne napięcie robocze.może niezawodnie przenosić normalny prąd roboczy i prąd usterki z zwarciemZe względu na obecność dedykowanego urządzenia gaśniczego, może być używany tylko do przełączania obwodów z napięciem, ale bez obciążenia.Operacje otwierania i zamykania są wykonywane przy użyciu haczyka izolacyjnego do ciągnięcia lub popychania okrągłego otworu w blokadzie, powodując odłączenie dynamicznego haczyka blokady i połączenie go ze statycznym haczykiem blokady.

Właściwości:

1Wysokie napięcie: przełączniki izolacyjne wysokiego napięcia są zaprojektowane tak, aby wytrzymać wysokie napięcia, zazwyczaj w zakresie od kilku tysięcy woltów do kilkuset tysięcy woltów.

2.Budowa solidna: Przełączniki izolacyjne wysokiego napięcia są zazwyczaj wykonane z materiałów, które są wysoce odporne na łuki elektryczne, korozję i inne formy uszkodzenia, takie jak porcelana lub polimer.

3.Arc Chutes: Wiele przełączników wysokonapięciowych jest zaprojektowanych z łukiem, które pomagają rozpraszać ciepło generowane przez łuk elektryczny i zapobiegają uszkodzeniu przełącznika.

4Przełącznik ziemski: Niektóre wysokonapięciowe przełączniki izolacyjne są wyposażone w przełącznik ziemski, który zapewnia dodatkowy poziom bezpieczeństwa poprzez uziemienie izolowanej sekcji obwodu.

5.Mechanizm blokowania: w celu zapobiegania przypadkowemu zamknięciu przełącznika podczas prac konserwacyjnych,wiele przełączników wysokonapięciowych jest wyposażonych w mechanizm blokowania, który uniemożliwia zamknięcie przełącznika, dopóki nie zostaną zastosowane wszystkie procedury bezpieczeństwa.

6Wskaźniki wizualne: przełączniki izolacyjne wysokiego napięcia mogą również zawierać wskaźniki wizualne, takie jak światła lub flagi,które zapewniają wyraźne wskazanie, czy przełącznik znajduje się w pozycji otwartej czy zamkniętej.

Zastosowanie:

1Izolacja obwodu: Wysokonapięciowe izolatory elektryczne są przede wszystkim stosowane do izolacji części systemu zasilania w celu prac konserwacyjnych lub naprawczych.Pozwala to pracownikom bezpiecznie pracować na izolowanym obwodzie bez ryzyka porażenia prądem lub innych zagrożeń elektrycznych.

2Bezpieczeństwo: Wysokonapięciowe izolatory elektryczne są również stosowane jako urządzenie bezpieczeństwa w celu ochrony pracowników i społeczeństwa przed zagrożeniami elektrycznymi.Wysokonapięciowe izolatory elektryczne zapobiegają przypadkowemu kontaktowi z działającymi częściami systemu i zmniejszają ryzyko wypadków elektrycznych.

3Ochrona przed usterkami: Wysokonapięciowe izolatory elektryczne mogą być również stosowane w celu ochrony systemu zasilania przed usterkami, takimi jak zwarcia i przeciążenia.Wysokonapięciowe izolatory elektryczne zapobiegają rozprzestrzenianiu się usterki na inne części systemu i powodowaniu dalszych uszkodzeń.

4Przełącznik: Wysokonapięciowe izolatory elektryczne mogą być używane jako urządzenie przełącznikowe do sterowania przepływem energii w systemie.przepływ mocy może być kierowany do różnych części systemu w zależności od potrzeb.

5Badania: Wysokonapięciowe izolatory elektryczne mogą być również stosowane do celów badawczych, takich jak pomiar napięcia lub prądu w obwodzie lub testowanie wydajności innych komponentów w układzie.

Warunki:

1Maksymalna wysokość instalacji nie powinna przekraczać 1000 m.

2Temperatura powietrza otoczenia nie powinna przekraczać +40°C, a w ogólnych obszarach nie powinna spaść poniżej -30°C. W obszarach Paramos nie powinna spaść poniżej -40°C.

3Ciśnienie wiatru nie powinno przekraczać 700 Pa, co odpowiada prędkości wiatru 34 m/s.

4Izolator powinien wytrzymać trzęsienia ziemi do 8 stopni.

5Izolator powinien być zainstalowany w miejscu, w którym nie występują częste gwałtowne wibracje.

6W przypadku izolacji zwykłego typu należy je trzymać z dala od gazu, dymu, osadów chemicznych, mgły ze sprayem solnym, pyłu,i innych materiałów wybuchowych i żrących, które mogą poważnie wpływać na izolację i przewodność izolacji.

7.Izolatory typu odporne na zanieczyszczenie nadają się do stosowania w bardzo brudnych obszarach przewodzenia, ale nie powinny być instalowane w obszarach z materiałami wybuchowymi lub palącymi.

Parametry techniczne:
