Opis produktu:

Wyłącznik odłączający zewnętrzny jest rodzajem przenośnego urządzenia używanego do izolacji i uziemienia linii dystrybucyjnych w celu konserwacji, naprawy lub awaryjnej obsługi.Jest to wszechstronne narzędzie, które może być stosowane w różnych zastosowaniach, w tym przewody rozdzielcze, podstacje i obiekty przemysłowe.

O jest zaprojektowany do obsługi przez jedną osobę, co ułatwia użytkowanie i manewrowanie.i zestaw wymiennych elementów mocujących, które umożliwiają użytkownikowi wykonywanie różnych zadań, takich jak otwieranie lub zamykanie przełączników i linii uziemieniowych.

Przełącznik izolacyjny jest zaprojektowany w taki sposób, aby zapewnić widoczne przerwy w obwodzie elektrycznym, co pomaga chronić przed przypadkowym kontaktem z napędzanym urządzeniem.Jest również zaprojektowany tak, by wytrzymać trudne warunki środowiskowe, takich jak silne wiatry, deszcz i śnieg, co sprawia, że nadaje się do użytku w środowiskach zewnętrznych.

Struktura:

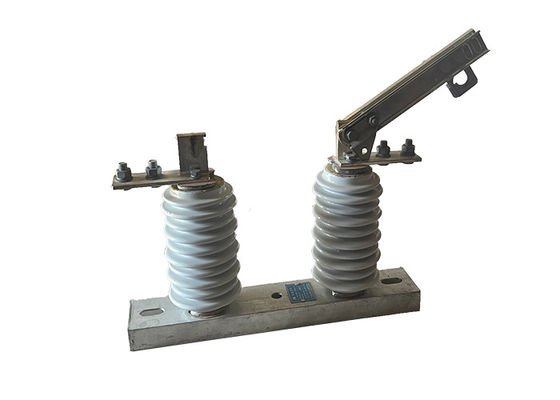

Produkt ten składa się z podstawy (płyty), izolacji słupkowej, przewodzącej części i urządzenia blokującego.a drugi koniec noża jest oddzielnie podłączony do głowicy statycznej, a każda strona jest utrzymywana w dobrym stanie kontaktu przez ciśnienie sprężyny kompresyjnej.ale także sprzyjają zmniejszeniu wzrostu temperatury, a także zwiększyć wytrzymałość mechaniczną noża, co zapewnia stabilność termiczną dynamiczną w przypadku zwarcia.Części blokujące zamontowane na nieobrotnym końcu noża kontaktowego i statyczny haczyk blokujący na statycznym kontakcie stanowią urządzenie blokujące otwieranie, który samodzielnie blokuje się przy zamknięciu hamulca, tak aby nóż hamulcowy nie spadł samodzielnie z powodu własnej wagi lub działania energii elektrycznej,co spowodowało otwarcie hamulca bez przyczyny.

Zastosowanie:

1Izolacja obwodu: przełączniki wysokonapięciowe są używane do izolowania sekcji obwodu wysokonapięciowego do celów konserwacji, naprawy lub testowania.sekcja może być skutecznie odłączona od reszty systemu, umożliwiając bezpieczne wykonywanie pracy.

2Przełącznik obciążenia: przełączniki izolacyjne wysokiego napięcia mogą być używane jako przełączniki obciążenia w celu sterowania przepływem energii elektrycznej w obwodzie.Są one szczególnie przydatne w sytuacjach, w których obciążenie jest stosunkowo małe i nie wymaga wyłącznika lub bezpiecznika.

3Ochrona linii powietrznej: Przełączniki izolacyjne wysokiego napięcia są często instalowane na linii powietrznych, aby zapewnić ochronę przed uderzeniami piorunami i innymi zakłóceniami elektrycznymi.Przez izolowanie odcinka linii, przełącznik może pomóc w zapobieganiu uszkodzeniom urządzeń i zmniejszyć ryzyko przerw w dostawie prądu.

4Ochrona transformatora: przełączniki izolacyjne wysokiego napięcia są również używane do ochrony transformatorów poprzez izolowanie ich od sieci elektrycznej w przypadku awarii lub przeciążenia.transformator może zostać odłączony od sieci, zapobiegając uszkodzeniu transformatora i innych urządzeń.

Warunki:

1Maksymalna wysokość instalacji nie powinna przekraczać 1000 m.

2Temperatura powietrza otoczenia nie powinna przekraczać +40°C, a w ogólnych obszarach nie powinna spadać poniżej -30°C. W obszarach Paramos nie powinna spadać poniżej -40°C.

3Ciśnienie wiatru nie powinno przekraczać 700 Pa, co odpowiada prędkości wiatru 34 m/s.

4Izolator powinien wytrzymać trzęsienia ziemi do 8 stopni.

5Izolator powinien być zainstalowany w miejscu, w którym nie występują częste gwałtowne wibracje.

6W przypadku izolacji zwykłego typu należy je trzymać z dala od gazu, dymu, osadów chemicznych, mgły ze sprayem solnym, pyłu,i innych materiałów wybuchowych i żrących, które mogą poważnie wpływać na izolację i przewodność izolacji.

7.Izolatory typu odporne na zanieczyszczenie nadają się do stosowania w bardzo brudnych obszarach przewodzenia, ale nie powinny być instalowane w obszarach z materiałami wybuchowymi lub palącymi.

Parametry techniczne:
