Wysokonapięciowy zewnętrzny dyskontor przełącznik prądu przemiennego lepszy efekt używany z zewnętrznym wyłącznikiem prądu próżniowego dla systemu zasilania

Wysokonapięciowy zewnętrzny dyskontor przełącznik prądu przemiennego lepszy efekt używany z zewnętrznym wyłącznikiem prądu próżniowego dla systemu zasilania

Opis produktu:

Zewnętrzne przełączniki odłączające są rzeczywiście stosowane w wysokonapięciowych systemach przesyłu i dystrybucji energii w celu odłączenia obwodów od ich źródeł zasilania w celu konserwacji lub naprawy.Zapewniają środek do izolacji obwodu od zasilania, umożliwiając pracownikom bezpieczne wykonywanie zadań bez ryzyka porażenia prądem.

Działanie zewnętrznego przełącznika odłączającego obejmuje obracający się słup, który kontroluje otwieranie i zamykanie ostrza lub kontaktu przełącznika.ostrze może być włączone lub wyłączoneMechanizm ten umożliwia ręczne i widoczne wskazywanie stanu przełącznika.

Aby zapewnić bezpieczeństwo operatora, słup przełącznika odłączającego jest zazwyczaj wykonany z nieprzewodzącego materiału, takiego jak włókno szklane lub materiały kompozytowe,który zapewnia izolację przed wysokim napięciem obecnym w układzieIzolacja ta chroni operatora przed porażeniem prądem podczas pracy przełącznika.

Zewnętrzne przełączniki odłączające są dostępne w różnych konstrukcjach i rozmiarach, aby pomieścić różne napięcia i prądy obwodów, które kontrolują.Są one powszechnie montowane na słupkach lub konstrukcjach na zewnątrzW połączeniu z innymi urządzeniami ochronnymi, takimi jak wyłączniki i bezpieczniki,przełączniki odłączające przyczyniają się do ogólnego bezpieczeństwa i niezawodności systemu elektrycznego poprzez zapewnienie środków izolacji i ochrony.

Operacja:

1 Przygotowanie: Przed uruchomieniem przełącznika należy wyłączyć energię i odpowiednio uziemić obwód, aby zapobiec zagrożeniom elektrycznym.Przełącznik należy sprawdzić pod kątem jakichkolwiek oznak uszkodzenia lub zużycia.
2 Zamknięcie przełącznika: Aby zamknąć przełącznik, operator ręcznie lub zdalnie przenosi uchwyt przełącznika lub dźwignię sterującą do pozycji zamkniętej.umożliwiające przepływ prądu przez obwód.
3 Otwieranie przełącznika: Aby otworzyć przełącznik, operator ręcznie lub zdalnie przenosi uchwyt przełącznika lub dźwignię sterującą do otwartej pozycji.przerywanie przepływu prądu.
4 Zarządzanie łukiem: po otwarciu przełącznika między kontaktami może wystąpić łuk elektryczny, który może być niebezpieczny i spowodować uszkodzenie przełącznika.przełącznik może być wyposażony w urządzenia takie jak łuki lub cewki wybuchowe.
5 Bezpieczeństwo: Operatorzy wysokonapięciowych przełączników odłączających muszą stosować odpowiednie procedury bezpieczeństwa w celu zapobiegania zagrożeniom elektrycznym.i po zastosowaniu procedur blokady/tagout.

Struktura:

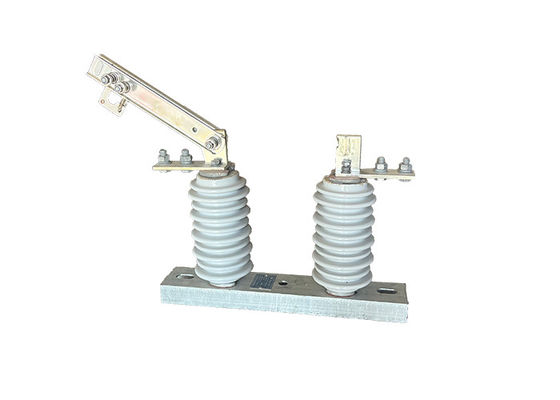

Produkt ten składa się z podstawy (płyty), izolacji słupkowej, przewodzącej części i urządzenia blokującego.a drugi koniec noża jest oddzielnie podłączony do głowicy statycznej, a każda strona jest utrzymywana w dobrym stanie kontaktu przez ciśnienie sprężyny kompresyjnej.ale także sprzyjają zmniejszeniu wzrostu temperatury, a także zwiększyć wytrzymałość mechaniczną noża, co zapewnia stabilność termiczną dynamiczną w przypadku zwarcia.Części blokujące zamontowane na nieobrotnym końcu noża kontaktowego i statyczny haczyk blokujący na statycznym kontakcie stanowią urządzenie blokujące otwieranie, który samodzielnie blokuje się przy zamknięciu hamulca, tak aby nóż hamulcowy nie spadł samodzielnie z powodu własnej wagi lub działania energii elektrycznej,co spowodowało otwarcie hamulca bez przyczyny.

Związek:

Związek pomiędzy zewnętrznym wyłącznikiem próżniowym a zewnętrznym wysokonapięciowym izolatorem odłączania polega na ich komplementarnej roli w układzie elektrycznym:

1Przerwanie obwodu: Przerywacz próżniowy jest odpowiedzialny za przerwanie obwodu elektrycznego podczas normalnej pracy lub w przypadku awarii.Działa jako podstawowe środki przerwania przepływu prąduW przeciwieństwie do tego izolator odłączania służy do izolacji obwodu od źródła zasilania podczas prac konserwacyjnych lub naprawczych.Zapewnia dodatkową warstwę bezpieczeństwa poprzez fizyczne otwieranie obwodu.

2Koordynacja: w systemach zasilania wysokiego napięcia, wyłącznik próżniowy i izolator odłączania są często skoordynowane, aby działać razem.Przerywacz jest odpowiedzialny za wykrywanie usterek i uruchomienie, aby przerwać przepływ prądu, natomiast izolator odłączający służy do fizycznej izolacji obwodu i dostarczania widocznego wskazania odłączenia.

3.Bezpieczeństwo i konserwacja: izolacja odłączania odgrywa kluczową rolę w zapewnieniu bezpieczeństwa personelu konserwacyjnego.izolator odłączający jest uruchamiany w celu otwarcia obwodu i zapewnienia widocznej szczeliny powietrznejZ drugiej strony wyłącznik próżniowy chroni system podczas normalnej pracy i w przypadku awarii.

Parametry techniczne:
