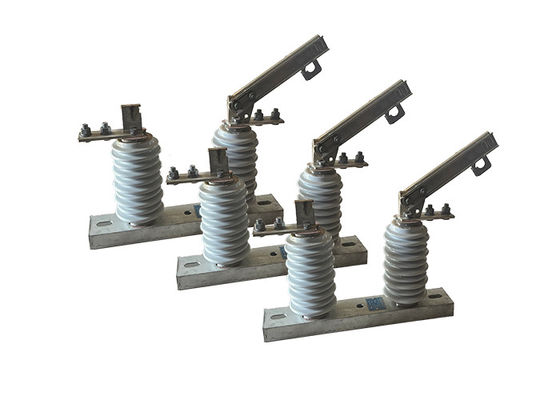

12kV 1000A Przenośny przełącznik odłączający z użyciem haków Ceramic For Outdoor Substation High Voltage Disconnect Switch

12kV 1000A Przenośny przełącznik odłączający z użyciem haków Ceramic For Outdoor Substation High Voltage Disconnect Switch

Opis produktu:

Przełącznik odłączający wysokiego napięcia, znany również jako przełącznik izolacyjny, jest specjalnie zaprojektowany do odłączenia lub izolacji odcinka obwodu elektrycznego od źródła zasilania.Zapewnia fizyczną przerwę w obwodzie, umożliwiając personelowi konserwacyjnemu bezpieczną pracę przy sprzęcie bez ryzyka porażenia prądem elektrycznym.
W systemach wysokonapięciowychwysokiego napięciaprzełącznik odłączającyPrzerywacz jest odpowiedzialny za wykrywanie usterek i uruchamianie, aby przerwać przepływ prądu,podczas gdy izolator odłączający jest używany do fizycznej izolacji obwodu i dostarczania widocznego wskazania odłączenia.
Przed wykonaniem wszelkich prac konserwacyjnych na sprzęcie elektrycznym,izolator odłączający jest uruchamiany w celu otwarcia obwodu i zapewnienia widocznej szczeliny powietrznejZapewnia to, że urządzenie jest bezenergetyczne i bezpieczne do pracy.

Zastosowanie:

Przełączniki odłączania wysokiego napięcia są niezbędnymi elementami w systemach przesyłu i dystrybucji energii,ponieważ umożliwiają izolację określonych odcinków sieci do prac konserwacyjnych lub naprawczychMożna je również wykorzystać do izolowania części sieci w przypadku awarii lub innego nieprawidłowego stanu.

Przełączniki te są przeznaczone do obsługi wysokich napięć i prądów i są zwykle wykonane z trwałych i wytrzymałych materiałów, takich jak stal nierdzewna, aluminium lub miedź.Zostały zaprojektowane tak, by wytrzymać trudne warunki środowiskowe., takich jak ekstremalne temperatury, silne wiatry i silne opady deszczu.

Istnieje kilka typów przełączników odłączających wysokiego napięcia, w tym przełączników przerywania powietrza, przełączników zanurzonych w oleju i przełączników izolowanych gazem.i pracują przy użyciu zestawu kontaktów, które fizycznie oddzielają się, gdy włącza sięPrzełączniki zanurzone w oleju są zazwyczaj stosowane w zastosowaniach wysokiego napięcia i są wypełnione olejem, aby zapobiec łukowieniu przy otwarciu przełącznika.Przełączniki o izolacji gazowej wykorzystują gaz hexafluorku siarki do izolacji kontaktów przełącznika, co pozwala na mniejsze i bardziej kompaktowe konstrukcje przełączników.

Wyłączniki odłączania wysokiego napięcia muszą być obsługiwane i utrzymywane przez wykwalifikowany personel, który otrzymał odpowiednie szkolenie.w tym stosowanie odpowiednich środków ochrony indywidualnej i stosowanie procedur blokowania/tagowania w celu zapobiegania przypadkowemu pobraniu urządzenia energiąRegularna konserwacja i testowanie przełączników odłączania wysokiego napięcia jest również ważne, aby zapewnić ich prawidłowe funkcjonowanie i bezpieczeństwo użytkowania.

Operacja:

1Wskaźniki wizualne: wyłączniki odłączające wysokiego napięcia mogą być wyposażone w wskaźniki wizualne, takie jak wskaźniki pozycji lub światła stanu, aby zapewnić wyraźną widoczność stanu przełącznika (otwartego lub zamkniętego).Wskaźniki te pomagają operatorom szybko zidentyfikować położenie przełącznika i uniknąć przypadkowego kontaktu z zasilaczem.
2Mechanizmy blokowania: Niektóre wysokonapięciowe przełączniki odłączające są wyposażone w mechanizmy blokowania, które uniemożliwiają otwarcie lub zamknięcie przełącznika w określonych warunkach.przełącznik może mieć mechaniczne lub elektryczne blokadę, która wymaga, aby obwód został wyłączony przed uruchomieniem przełącznikaZwiększenie bezpieczeństwa.
3.Remote operation: Wysokonapięciowe przełączniki odłączające mogą być sterowane zdalnie za pomocą systemów sterowania lub urządzeń.,zmniejszenie ryzyka zagrożeń związanych z prądem elektrycznym i poprawa efektywności eksploatacji.
4Trwałość w środowisku: Przełączniki odłączania wysokiego napięcia są często zaprojektowane tak, aby wytrzymać trudne warunki środowiskowe, takie jak ekstremalne temperatury, wilgotność i korozyjne środowiska.Mogą być wyposażone w solidne obudowy, uszczelniacze i powłoki zapewniające niezawodną pracę i długowieczność w trudnych warunkach.
5Wykrywanie i wskazywanie usterek: zaawansowane wyłączniki odłączające wysokiego napięcia mogą zawierać mechanizmy wykrywania i wskazywania usterek.takie jak przepływ prądu lub zwarcia, zapewniając alarmy wizualne lub dźwiękowe, aby ostrzec operatorów o potencjalnych problemach, ułatwiając szybkie działanie i minimalizując szkody.

Struktura:

Opisany produkt składa się z podstawy (płyty), izolacji słupkowej, części przewodzącej i urządzenia blokującego.Noż jest zainstalowany na głowicy dynamicznego noża kontaktowego przez śruby i jest oddzielnie podłączony do głowicy statycznejObie strony są utrzymywane w dobrym stanie kontaktu przez ciśnienie sprężyny kompresyjnej.który zwiększa powierzchnię rozpraszania ciepła i zmniejsza wzrost temperaturyPrzyczynia się to do wytrzymałości mechanicznej noża i sprawia, że jest on stabilny dynamicznie i termicznie w przypadku zwarć.
Części blokujące zamontowane na nieobrotnym końcu noża kontaktowego i statyczny haczyk blokujący na statycznym kontakcie tworzą urządzenie blokujące otwieranie.urządzenie samodzielnie się blokuje, aby nóż hamulcowy nie spadł z powodu własnego ciężaru lub działania prądu elektrycznego, co mogłoby spowodować otwarcie hamulca bez przyczyny.
Produkt ten jest powszechnie stosowany w systemach przesyłu i dystrybucji energii i odgrywa kluczową rolę w zapewnieniu prawidłowego działania sieci elektrycznej.Należy stosować odpowiednie procedury bezpieczeństwa podczas pracy z tymi przełącznikami, a tylko wykwalifikowany i przeszkolony personel powinien być dopuszczony do ich eksploatacji i utrzymania.
