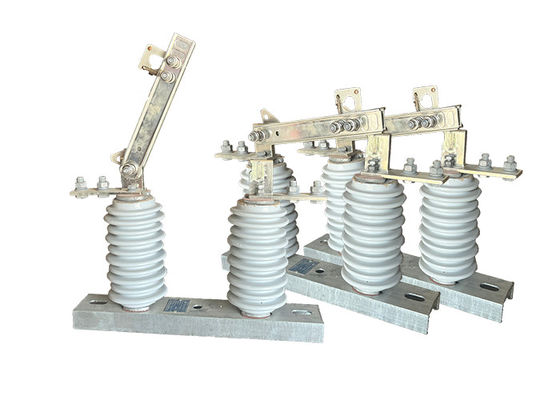

Nowy projekt GW9 Series Outdoor Disconnector Switch Szybko otwierający/zamykający Przenośny przełącznik sterowany haczykiem

Nowy projekt GW9 Series Outdoor Disconnector Switch Szybko otwierający/zamykający Przenośny przełącznik sterowany haczykiem

Opis produktu:

Zewnętrzne przełączniki odłączające są rzeczywiście stosowane w wysokonapięciowych systemach przesyłu i dystrybucji energii w celu odłączenia obwodów od ich źródeł zasilania w celu konserwacji lub naprawy.Zapewniają środek do izolacji obwodu od zasilania, umożliwiając pracownikom bezpieczne wykonywanie zadań bez ryzyka porażenia prądem.

Działanie zewnętrznego przełącznika odłączającego obejmuje obracający się słup, który kontroluje otwieranie i zamykanie ostrza lub kontaktu przełącznika.ostrze może być włączone lub wyłączoneMechanizm ten umożliwia ręczne i widoczne wskazywanie stanu przełącznika.

Aby zapewnić bezpieczeństwo operatora, słup przełącznika odłączającego jest zazwyczaj wykonany z nieprzewodzącego materiału, takiego jak włókno szklane lub materiały kompozytowe,który zapewnia izolację przed wysokim napięciem obecnym w układzieIzolacja ta chroni operatora przed porażeniem prądem podczas pracy przełącznika.

Zewnętrzne przełączniki odłączające są dostępne w różnych konstrukcjach i rozmiarach, aby pomieścić różne napięcia i prądy obwodów, które kontrolują.Są one powszechnie montowane na słupkach lub konstrukcjach na zewnątrzW połączeniu z innymi urządzeniami ochronnymi, takimi jak wyłączniki i bezpieczniki,przełączniki odłączające przyczyniają się do ogólnego bezpieczeństwa i niezawodności systemu elektrycznego poprzez zapewnienie środków izolacji i ochrony.

Właściwości:

1Izolacja: przełącznik służy do izolacji jednej fazy systemu zasilania w celu konserwacji lub naprawy.

2Wysokie napięcie: Przełączniki te są zaprojektowane do obsługi wysokich napięć, zwykle w zakresie od kilku kilovoltów do kilkuset kilovoltów.

3.Ręczna obsługa: przełącznik jest sterowany ręcznie za pomocą haki lub dźwigni. Operator musi być przeszkolony w bezpiecznej obsłudze przełącznika.

4.Wizualne wskaźniki: Niektóre przełączniki mają wskaźniki wizualne, które pokazują, czy przełącznik jest otwarty czy zamknięty, ułatwiając operatorom poznanie stanu obwodu.

5Trwałość: Przełączniki te są zaprojektowane tak, aby wytrzymać trudne warunki środowiskowe, takie jak ekstremalne temperatury, wilgotność i substancje żrące.

6Wymagania dotyczące bezpieczeństwa: Przełącznik jest zaprojektowany z elementami bezpieczeństwa chroniącymi operatorów przed zagrożeniami elektrycznymi, takimi jak materiały izolacyjne, które zapobiegają przypadkowemu kontaktowi z częściami napędzanymi.

7Kompaktowy rozmiar: Jednofazowe przełączniki wysokonapięciowe są zazwyczaj kompaktowe i mogą być instalowane w ciasnych przestrzeniach.

1Maksymalna wysokość w określonym obszarze nie przekracza 1000 metrów nad poziomem morza.

2Temperatura powietrza otoczenia ma pewne ograniczenia. Maksymalna temperatura nie powinna przekraczać +40°C, a minimalna temperatura może się różnić w zależności od konkretnego obszaru.minimalna temperatura nie powinna spaść poniżej -30°C, podczas gdy w obszarach Paramos nie powinno spaść poniżej -40°C.

3Ciśnienie wiatru nie powinno przekraczać 700 pascalów (Pa), co odpowiada prędkości wiatru około 34 m/s.Ta granica zapewnia, że urządzenie może wytrzymać siłę wiatru bez naruszania jego funkcjonalności lub integralności konstrukcyjnej.

4Intensywność trzęsienia ziemi nie powinna przekraczać 8 stopni, co oznacza maksymalną intensywność aktywności sejsmicznej, której sprzęt może wytrzymać bez uszkodzenia.Szkala mierzona intensywnością trzęsienia ziemi zależy od regionu lub kraju.

5Środowisko pracy powinno być wolne od częstych gwałtownych drgań.Nadmierne drgania mogą mieć wpływ na działanie i żywotność izolacji.

6.Izolatory zwykłego typu powinny być instalowane w miejscach, które są z dala od gazu, dymu, osadów chemicznych, mgły ze sprayem solnym, pyłu i innych substancji wybuchowych lub żrących.Materiały te mogą mieć szkodliwy wpływ na izolację i przewodność izolacji, co może zagrozić jego działaniu i bezpieczeństwu.

7.Izolatory typu szkodliwego dla środowiska są przeznaczone do użytku w obszarach o poważnym zanieczyszczeniu.nie powinno występować substancji wybuchowych ani materiałów, które mogą powodować pożarWymóg ten gwarantuje, że izolator pozostanie bezpieczny i funkcjonalny pomimo trudnych warunków środowiskowych.

Zastosowanie:

1.Utrzymanie i naprawa: Izolator elektryczny Loadbuster jest powszechnie stosowany do izolowania i uziemiania linii dystrybucyjnych energii elektrycznej do celów konserwacji i naprawy.Umożliwia personelowi konserwacyjnemu bezpieczną pracę przy wyposażeniu z napędem bez ryzyka porażenia prądem.

2Odpowiedź w nagłych wypadkach: Izolator elektryczny Loadbuster może być stosowany w sytuacjach kryzysowych, takich jak przerwy w dostawie prądu lub klęski żywiołowe,w celu izolacji i uziemienia linii dystrybucyjnych i bezpiecznego przywrócenia zasilania.

3. Operacje przełączania: Izolator elektryczny Loadbuster może być używany do otwierania lub zamykania przełączników i wykonywania innych operacji przełączania na liniach dystrybucyjnych.

Wskazówki bezpieczeństwa:

1Zgodność z normami bezpieczeństwa: przełączniki odłączania wysokiego napięcia powinny być zgodne z odpowiednimi normami bezpieczeństwa, takimi jak IEC, ANSI lub NFPA.Zgodność zapewnia, że przełączniki spełniają szczególne wymagania bezpieczeństwa i zostały poddane rygorystycznym badaniom, zapewniając ich niezawodność i bezpieczne działanie.

2.Właściwe wentylacje i chłodzenie: Należy mieć odpowiednie systemy wentylacji i chłodzenia dla wyłączników odłączania wysokiego napięcia, zwłaszcza w zamkniętych lub ograniczonych przestrzeniach.Odpowiednia wentylacja pomaga rozpraszać ciepło wytwarzane podczas pracy, zapobiegając przegrzaniu i zmniejszając ryzyko awarii sprzętu lub zagrożeń elektrycznych.

3.Względy dotyczące obszarów niebezpiecznych: wyłączniki odłączania wysokiego napięcia znajdujące się w obszarach niebezpiecznych, takich jak te z atmosferą łatwopalną lub wybuchową,powinny być zaprojektowane z zastosowaniem odpowiednich środków ochronyŚrodki te zmniejszają ryzyko zapłonu substancji niebezpiecznych i zapewniają bezpieczną pracę w takich środowiskach.

4.Regularna kontrola i konserwacja: Przełączniki odłączania wysokiego napięcia powinny być regularnie kontrolowane i konserwowane w celu identyfikacji i rozwiązywania ewentualnych problemów.Obejmuje to sprawdzenie oznak zużycia, luźne połączenia lub korozję oraz natychmiastową naprawę lub wymianę uszkodzonych komponentów w celu utrzymania integralności i bezpieczeństwa przełącznika.

5Wyraźne oznakowanie i oznakowanie: wyłączniki odłączające wysokie napięcie powinny być wyraźnie oznakowane odpowiednimi znakami ostrzegawczymi i instrukcjami bezpieczeństwa.zrozumienie potencjalnych zagrożeń, i stosować odpowiednie protokoły bezpieczeństwa podczas obsługi lub pracy w pobliżu urządzenia.

Parametry techniczne:
