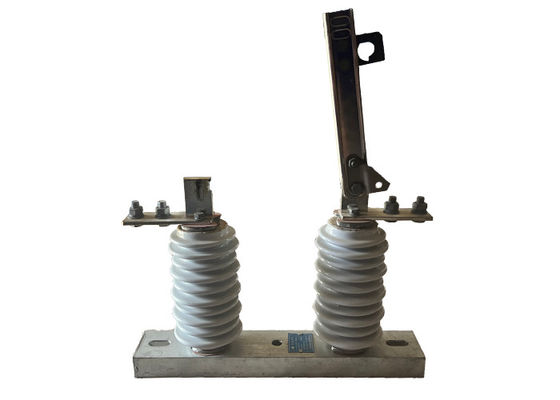

Łatwo zainstalowany wysokonapięciowy izolator elektryczny jednofazowy obsługiwany w systemie dystrybucji energii elektrycznej na zewnątrz
Opis produktu:
Wysokonapięciowy izolator elektryczny to rodzaj przenośnego urządzenia wykorzystywanego do izolacji i uziemienia linii dystrybucyjnych elektrycznych do celów konserwacji, naprawy lub awaryjnych.Jest to wszechstronne narzędzie, które może być stosowane w różnych zastosowaniach, w tym przewody rozdzielcze, podstacje i obiekty przemysłowe.
Wysokonapięciowy izolator elektryczny jest zaprojektowany tak, aby był obsługiwany przez jedną osobę, co ułatwia jego obsługę i manewrowanie.o pojemności nieprzekraczającej 10 W, oraz zestaw wymiennych elementów mocujących, które umożliwiają użytkownikowi wykonywanie różnych zadań, takich jak otwieranie lub zamykanie przełączników i linii uziemieniowych.
Izolator elektryczny jest zaprojektowany w taki sposób, aby zapewniał widoczne przerwy w obwodzie elektrycznym, co pomaga chronić przed przypadkowym kontaktem z urządzeniami o napędzie.Jest również zaprojektowany tak, by wytrzymać trudne warunki środowiskowe, takich jak silne wiatry, deszcz i śnieg, co sprawia, że nadaje się do użytku w środowiskach zewnętrznych.
Operacja:
1.Kiedy izolator elektryczny HV znajduje się w pozycji zamkniętej, kontakty izolatora są w kontakcie ze sobą, umożliwiając przepływ prądu przez obwód.Elektryczny izolator HV jest zamknięty przez ręczne lub zdalne sterowanie izolatorem, w zależności od rodzaju izolacji elektrycznej HV.
2Aby odizolować część systemu zasilania, należy otworzyć izolację elektryczną HV.Zazwyczaj odbywa się to poprzez ręczne lub zdalne sterowanie izolatorem, aby oddzielić kontakty i przerwać przepływ prądu przez obwód.
3Po otwarciu izolacji elektrycznej HV część systemu zasilania podłączona do izolacji jest odizolowana od reszty systemu.Umożliwia to bezpieczne wykonywanie prac konserwacyjnych lub naprawczych na odizolowanym obwodzie.
4Po zakończeniu prac konserwacyjnych lub naprawczych izolator elektryczny HV można zamknąć, aby przywrócić zasilanie izolowanego obwodu.Wykonuje się to ręcznie lub zdalnie obsługując izolator do podłączenia kontaktów i przywrócić przepływ prądu przez obwód.
Ryzyko dla bezpieczeństwa:
1Wstrząs elektryczny: Wyłączniki odłączające wysokiego napięcia mogą powodować potencjalnie śmiertelny wstrząs elektryczny, jeśli nie są odpowiednio obsługiwane.Może to się zdarzyć, jeśli przed otwarciem przełącznika nie jest odpowiednio odizolowany lub jeśli istnieje usterka w urządzeniu.
2Blask łukowy: Gdy wyłączniki odłączające wysokiego napięcia są otwarte, może wystąpić błysk łukowy, który może uwalniać znaczną ilość energii w postaci ciepła, światła i ciśnienia.uszkodzenie oczu, i inne obrażenia.
3Upadek sprzętu: przełączniki odłączania wysokiego napięcia mogą ulec awarii, jeśli nie są prawidłowo utrzymywane lub są przeciążone, co może prowadzić do uszkodzenia sprzętu, pożarów elektrycznych i innych zagrożeń.
4Zagrożenia dla środowiska: Przełączniki odłączania wysokiego napięcia są często umieszczane na zewnątrz, gdzie mogą być narażone na ekstremalne warunki pogodowe, takie jak silne wiatry, silne deszcze,i uderzenia piorunów.Warunki te mogą stwarzać dodatkowe zagrożenia dla bezpieczeństwa personelu obsługującego lub utrzymującego sprzęt.
P.S.
W celu zminimalizowania ryzyka związanego z wyłącznikami odłączającymi wysokie napięcie ważne jest przestrzeganie odpowiednich procedur bezpieczeństwa, w tym stosowanie odpowiednich środków ochrony indywidualnej,po zablokowaniu i wyłączeniu, oraz zapewnienie, aby tylko wykwalifikowany i przeszkolony personel mógł obsługiwać i utrzymywać sprzęt.Regularna konserwacja i testowanie urządzeń może również pomóc zmniejszyć ryzyko awarii urządzeń i innych zagrożeń.
Wskazówki bezpieczeństwa:
1Przeprowadzenie rutynowych badań i konserwacji włącza w celu zapewnienia jego prawidłowego funkcjonowania, w tym badania odporności izolacyjnej włącza, weryfikacja działania blokad bezpieczeństwa,i sprawdzanie wszelkich nieprawidłowych nagrzewań lub wibracji.
2.Wdrożyć procedurę blokady/tagoutu przed wykonaniem prac konserwacyjnych lub napraw na przełączniku.Procedura ta polega na zablokowaniu i oznaczeniu przełącznika w celu zapobiegania przypadkowemu pobudzaniu energii podczas wykonywania pracy, zapewniając dodatkową warstwę bezpieczeństwa.
3.Zapewnienie odpowiedniego szkolenia personelowi, który będzie obsługiwał lub pracował przy przełączniku.oraz potencjalnych zagrożeń związanych ze zmianą.
4.Wdrożyć kompleksowy system zarządzania bezpieczeństwem, który obejmuje regularne audyty bezpieczeństwa, oceny zagrożeń i raportowanie incydentów.Takie proaktywne podejście do bezpieczeństwa pomaga zidentyfikować potencjalne zagrożenia i rozwiązać je, zanim doprowadzą do wypadków lub obrażeń.
5.Zapewnienie odpowiedniego wentylacji i systemów chłodzenia w przypadku wysokonapięciowych przełączników izolacyjnych znajdujących się w zamkniętych lub ograniczonych przestrzeniach. 6.Odpowiednia wentylacja pomaga rozpraszać ciepło i zapobiega przegrzaniu się przełącznika, co może prowadzić do awarii lub nawet pożaru.
Warunki:
1Maksymalna wysokość w określonym obszarze nie przekracza 1000 metrów nad poziomem morza.
2Temperatura powietrza otoczenia ma pewne ograniczenia. Maksymalna temperatura nie powinna przekraczać +40°C, a minimalna temperatura może się różnić w zależności od konkretnego obszaru.minimalna temperatura nie powinna spaść poniżej -30°C, podczas gdy w obszarach Paramos nie powinno spaść poniżej -40°C.
3Ciśnienie wiatru nie powinno przekraczać 700 pascalów (Pa), co odpowiada prędkości wiatru około 34 m/s.Ta granica zapewnia, że urządzenie może wytrzymać siłę wiatru bez naruszania jego funkcjonalności lub integralności konstrukcyjnej.
4Intensywność trzęsienia ziemi nie powinna przekraczać 8 stopni, co oznacza maksymalną intensywność aktywności sejsmicznej, której sprzęt może wytrzymać bez uszkodzenia.Szkala mierzona intensywnością trzęsienia ziemi zależy od regionu lub kraju.
5Środowisko pracy powinno być wolne od częstych gwałtownych drgań.Nadmierne drgania mogą mieć wpływ na działanie i żywotność izolacji.
6.Izolatory zwykłego typu powinny być instalowane w miejscach, które są z dala od gazu, dymu, osadów chemicznych, mgły ze sprayem solnym, pyłu i innych substancji wybuchowych lub żrących.Materiały te mogą mieć szkodliwy wpływ na izolację i przewodność izolacji, co może zagrozić jego działaniu i bezpieczeństwu.
7.Izolatory typu szkodliwego dla środowiska są przeznaczone do użytku w obszarach o poważnym zanieczyszczeniu.nie powinno występować substancji wybuchowych ani materiałów, które mogą powodować pożarWymóg ten gwarantuje, że izolator pozostanie bezpieczny i funkcjonalny pomimo trudnych warunków środowiskowych.
Parametry techniczne:
| Numer seryjny. |
Parametry |
Jednostka |
Dane |
| 1 |
Napęd nominalny |
kV |
12 |
| 2 |
Prąd nominalny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12(W)/1250-31.5 |
1250 |
| 3 |
4s Krótkotrwały prąd odporny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12(W)/1250-31.5 |
80 |
| 4 |
Poziom izolacji znamionowej |
/Błyskawica /odporna na napięcie /w szczycie |
Polar-Ziemia
(pozytywny i negatywny) |
kV |
75 |
Złamanie
(pozytywny i negatywny) |
85 |
Przemysłowa częstotliwość wytrzymała napięcie
(1 min.)
(wartość rzeczywista) |
Badanie na sucho/na wilgotności |
Polar-Ziemia |
42 ((Sucha)
34 ((Wet) |
| Złamanie |
48 ((Sucha) |
| 48 ((Sucha) |
48 ((Sucha)
40 ((Wet) |
| 5 |
Opór głównego obwodu |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Czas życia urządzenia mechanicznego |
czasy |
50 |
| 50 |
| 80 |
