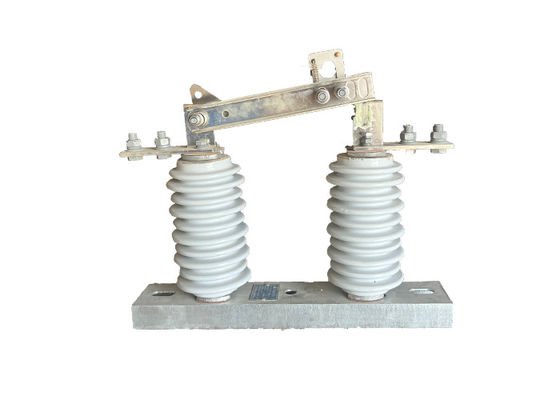

Wytrzymały zewnętrzny przełącznik odłączający przenośny i łatwy w montażu dla wysokonapięciowej silnej podstawy elektrycznej

Wytrzymały zewnętrzny przełącznik odłączający przenośny i łatwy w montażu dla wysokonapięciowej silnej podstawy elektrycznej

Opis produktu:

Zewnętrzne przełączniki odłączające odgrywają kluczową rolę w systemach przesyłu i dystrybucji energii wysokonapięciowej.Specjalnie zaprojektowane do odłączenia obwodów od ich źródeł zasilania w celu konserwacji lub naprawy, zapewniając bezpieczeństwo pracowników wykonujących zadania w systemie.
Główną funkcją zewnętrznego przełącznika odłączającego jest izolowanie obwodu od źródła zasilania.Osiąga się to za pomocą wirującego bieguna, który kontroluje otwieranie i zamykanie ostrza przełącznika lub kontaktu. Po obrocie słupka ostrze można włączyć lub odłączyć, skutecznie łącząc lub odłączając obwód.umożliwiające operatorom łatwe określenie, czy obwód jest podłączony lub wyłączony.
Bezpieczeństwo użytkownika jest najważniejsze w przypadku systemów wysokonapięciowych.takie jak włókno szklane lub materiały kompozytoweWybór materiałów zapewnia izolację słupka przed wysokim napięciem występującym w układzie, chroniąc operatora przed porażeniem prądem podczas pracy przełącznika.
Zewnętrzne przełączniki odłączające są dostępne w różnych konstrukcjach i rozmiarach, aby dopasować napięcie i prąd do obwodów, które kontrolują.Są one powszechnie instalowane na słupkach lub konstrukcjach w warunkach zewnętrznych dla łatwego dostępu i obsługiW przypadku stosowania w połączeniu z innymi urządzeniami ochronnymi, takimi jak wyłączniki i bezpieczniki,przełączniki odłączające przyczyniają się do ogólnego bezpieczeństwa i niezawodności systemu elektrycznego poprzez zapewnienie środków izolacji i ochrony.

Właściwości:

1Izolacja i konserwacja: zewnętrzne przełączniki odłączające zapewniają sposób izolowania obwodów od ich źródeł zasilania podczas prac konserwacyjnych lub naprawczych.Ta izolacja zapewnia pracownikom bezpieczną pracę w systemie bez ryzyka porażenia prądemOdłączając obwód, przełącznik umożliwia odłączenie energii od określonych sekcji, umożliwiając bezpieczne wykonywanie zadań konserwacyjnych.
2.Widoczne wskazanie: ręczne sterowanie i widoczne wskazanie stanu przełącznika zwiększają bezpieczeństwo.Operatorzy mogą łatwo określić, czy obwód jest podłączony lub odłączony, obserwując położenie łopaty lub kontaktu przełącznikaTa informacja wizualna pomaga zapobiec przypadkowemu kontaktowi z obwodami zasilania, zmniejszając ryzyko wypadków elektrycznych.
3Ochrona przed zagrożeniami elektrycznymi: Nieprzewodzący materiał słupkowy stosowany w zewnętrznych przełącznikach odłączających zapewnia izolację przed wysokim napięciem występującym w systemie.Ta izolacja chroni operatora przed porażeniem prądem podczas pracy przełącznikaDziała jako bariera między operatorem a działającymi elementami elektrycznymi, minimalizując ryzyko obrażeń.
4Koordynacja z urządzeniami ochronnymi: zewnętrzne przełączniki odłączające działają w połączeniu z innymi urządzeniami ochronnymi, takimi jak wyłączniki i bezpieczniki.Urządzenia te uzupełniają się wzajemnie w celu zapewnienia ogólnego bezpieczeństwa i niezawodności systemu elektrycznegoPrzełączniki odłączające mogą być używane do izolowania wadliwych części systemu, umożliwiając uruchomienie wyłączników lub bezpieczników i ochronę systemu przed dalszym uszkodzeniem.
5.Dostępność i niezawodność: Wyjazdowe przełączniki odłączające są zaprojektowane w taki sposób, aby były łatwo dostępne i obsługiwane.umożliwiające szybki i wygodny dostęp personelu konserwacyjnegoIch solidna konstrukcja i niezawodna eksploatacja przyczyniają się do ogólnej niezawodności systemu elektrycznego, minimalizując czas przestojów i zapewniając nieprzerwane zasilanie.

Operacja

1Pozycja początkowa: przełącznik odłączający znajduje się początkowo w pozycji zamkniętej, co oznacza, że obwód jest podłączony i podłączony.Płytka lub kontakt przełącznika jest w kontakcie z odpowiednimi końcówkami lub przewodnikami, umożliwiając przepływ prądu elektrycznego.

2.Przygotowanie i środki bezpieczeństwa: Przed uruchomieniem przełącznika należy podjąć odpowiednie środki bezpieczeństwa,na przykład noszenie odpowiednich środków ochrony indywidualnej (OIP) i zapewnienie, że obszar jest wolny od potencjalnych zagrożeńKonieczne jest przestrzeganie ustalonych protokołów bezpieczeństwa i wytycznych.

3.Ręczna obsługa: operator obraca słup lub uchwyt przełącznika, który kontroluje otwieranie i zamykanie ostrza lub kontaktu przełącznika.Drążek jest zazwyczaj umieszczony w bezpiecznej odległości od aktywnych elementów elektrycznych i wykonany z nieprzewodzącego materiału do izolacji.

4Otwieranie przełącznika: obracając słup, ostrze lub kontakt przełącznika jest oderwany od końcówek lub przewodników, skutecznie otwierając obwód.To działanie przerywa przepływ prądu elektrycznego i odłącza obwód od źródła zasilania.

5.Widoczny wskaźnik: w trakcie uruchamiania przełącznika jest widoczny wskaźnik jego stanu. Można obserwować położenie ostrza lub kontaktu przełącznika,zazwyczaj poprzez przejrzysty obudowa lub za pomocą wskaźników wizualnych, aby określić, czy obwód jest podłączony lub odłączony.

6.Utrzymanie lub naprawa: przy przełączniku odłączającym w pozycji otwartej można bezpiecznie wykonywać czynności konserwacyjne lub naprawcze w obwodzie.Pracownicy mogą pracować w systemie bez ryzyka porażenia prądem, ponieważ obwód jest odizolowany od źródła zasilania.

7.Zamykanie przełącznika: Po zakończeniu prac konserwacyjnych lub naprawczych i bezpiecznym przywróceniu zasilania do obwodu operator obraca słup w przeciwnym kierunku, aby zamknąć przełącznik.Ostrze lub kontakt ponownie łączy się z końcówkami lub przewodnikami, przyłączając obwód do źródła zasilania.

8.Weryfikacja: po zamknięciu przełącznika ważne jest, aby sprawdzić, czy obwód został ponownie uruchomiony i działa prawidłowo.Można to osiągnąć poprzez stosowne procedury testowania i monitorowania w celu zapewnienia, że system działa zgodnie z przeznaczeniem.

Zastosowanie:

1.Utrzymanie i naprawa: Izolator elektryczny Loadbuster jest powszechnie stosowany do izolowania i uziemiania linii dystrybucyjnych energii elektrycznej do celów konserwacji i naprawy.Umożliwia personelowi konserwacyjnemu bezpieczną pracę przy wyposażeniu z napędem bez ryzyka porażenia prądem.

2Odpowiedź w nagłych wypadkach: Izolator elektryczny Loadbuster może być stosowany w sytuacjach kryzysowych, takich jak przerwy w dostawie prądu lub klęski żywiołowe,w celu izolacji i uziemienia linii dystrybucyjnych i bezpiecznego przywrócenia zasilania.

3. Operacje przełączania: Izolator elektryczny Loadbuster może być używany do otwierania lub zamykania przełączników i wykonywania innych operacji przełączania na liniach dystrybucyjnych.

Warunki:

1Maksymalna wysokość instalacji nie powinna przekraczać 1000 m.

2Temperatura powietrza otoczenia nie powinna przekraczać +40°C, a w ogólnych obszarach nie powinna spadać poniżej -30°C. W obszarach Paramos nie powinna spadać poniżej -40°C.

3Ciśnienie wiatru nie powinno przekraczać 700 Pa, co odpowiada prędkości wiatru 34 m/s.

4Izolator powinien wytrzymać trzęsienia ziemi do 8 stopni.

5Izolator powinien być zainstalowany w miejscu, w którym nie występują częste gwałtowne wibracje.

6W przypadku izolacji zwykłego typu należy je trzymać z dala od gazu, dymu, osadów chemicznych, mgły ze sprayem solnym, pyłu,i innych materiałów wybuchowych i żrących, które mogą poważnie wpływać na izolację i przewodność izolacji.

7.Izolatory typu odporne na zanieczyszczenie nadają się do stosowania w bardzo brudnych obszarach przewodzenia, ale nie powinny być instalowane w obszarach z materiałami wybuchowymi lub palącymi.

Parametry techniczne:
