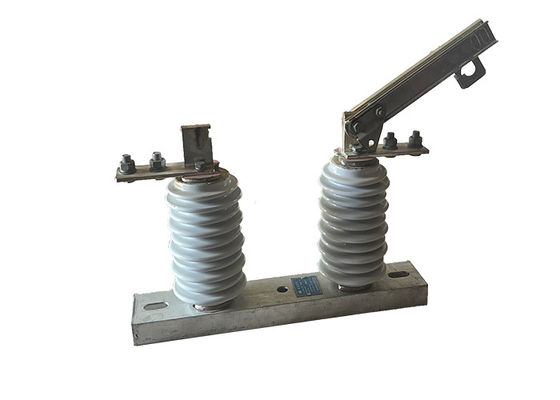

Elektryczny wysokonapięciowy przełącznik izolacyjny ze stabilną wydajnością ogólne bezpieczeństwo ze zewnętrznym wyłącznikiem prądu próżniowego
Opis produktu:
Elektryczny wysokonapięciowy przełącznik izolacyjny, znany również jako wysokonapięciowy przełącznik odłączający lub izolator, jest specjalistycznym przełącznikiem stosowanym w systemach przesyłu i dystrybucji energii wysokonapięciowej.Jego głównym celem jest zapewnienie środków izolacji określonych części systemu elektrycznego do celów konserwacji, naprawy lub w celach bezpieczeństwa.
Przełącznik wysokonapięciowy działa poprzez fizyczne otwieranie lub zamykanie obwodu elektrycznego.podłączenie obwodu do jego źródła zasilaniaOdwrotnie, gdy przełącznik jest otwarty, przerywa przepływ prądu, skutecznie odłączając obwód od źródła zasilania.
Przełączniki izolacyjne wysokiego napięcia są zazwyczaj instalowane w strategicznych punktach w systemie elektrycznym, umożliwiając izolację określonych sekcji lub urządzeń do konserwacji, naprawy,lub w celach bezpieczeństwaCzęsto są one stosowane w połączeniu z innymi urządzeniami ochronnymi, takimi jak wyłączniki i bezpieczniki, w celu zapewnienia ogólnego bezpieczeństwa i niezawodności systemu wysokonapięciowego.
Właściwości:
1Konstrukcja: przełączniki izolacyjne wysokiego napięcia są zaprojektowane tak, aby radzić sobie z wysokim napięciem występującym zazwyczaj w systemach przesyłowych i dystrybucyjnych.Są zbudowane z solidnych i trwałych materiałów, aby wytrzymać naprężenia elektryczne i warunki środowiskowe instalacji zewnętrznych.
2.Izolacja: przełączniki izolacyjne są wyposażone w odpowiednie materiały izolacyjne zapewniające bezpieczną pracę przy wysokich napięciach.Kontakty i inne elementy przełącznika są zaprojektowane w taki sposób, aby zapewniały wystarczającą izolację elektryczną w celu zapobiegania łukowi lub przebłyskom podczas otwierania lub zamykania.
3.Widoczne wskazanie: Przełączniki izolacyjne wysokiego napięcia często zawierają widoczne wskaźniki, aby zapewnić wyraźne wskazanie ich stanu.Umożliwia to operatorom wizualne potwierdzenie, czy przełącznik jest w pozycji otwartej lub zamkniętej, zapewniając odpowiednią izolację i środki bezpieczeństwa.
4.Ręczna obsługa: przełączniki izolacyjne są zazwyczaj sterowane ręcznie za pomocą obracającego się uchwytu lub mechanizmu dźwigni. Operator fizycznie obraca uchwyt lub dźwignię, aby otworzyć lub zamknąć przełącznik,o pojemności nieprzekraczającej 10 W,.
5Bezpieczne blokady: w niektórych przypadkach przełączniki izolacyjne wysokiego napięcia mogą być wyposażone w blokady bezpieczeństwa, które zapewniają spełnienie określonych warunków przed uruchomieniem przełącznika.w celu sprawdzenia, czy obwód jest wyłączony lub czy stosowane są odpowiednie procedury bezpieczeństwa,.
6Uziemienie: przełączniki izolacyjne mogą mieć możliwość uziemienia odłączonego obwodu.Pomaga to wyładować pozostałą energię elektryczną i zapewnia dodatkowe środki bezpieczeństwa dla personelu obsługującego system.
Operacja:
1 Przygotowanie: Przed uruchomieniem przełącznika należy wyłączyć energię i odpowiednio uziemić obwód, aby zapobiec zagrożeniom elektrycznym.Przełącznik należy sprawdzić pod kątem jakichkolwiek oznak uszkodzenia lub zużycia.
2 Zamknięcie przełącznika: Aby zamknąć przełącznik, operator ręcznie lub zdalnie przenosi uchwyt przełącznika lub dźwignię sterującą do pozycji zamkniętej.umożliwiające przepływ prądu przez obwód.
3 Otwieranie przełącznika: Aby otworzyć przełącznik, operator ręcznie lub zdalnie przenosi uchwyt przełącznika lub dźwignię sterującą do otwartej pozycji.przerywanie przepływu prądu.
4 Zarządzanie łukiem: po otwarciu przełącznika między kontaktami może wystąpić łuk elektryczny, który może być niebezpieczny i spowodować uszkodzenie przełącznika.przełącznik może być wyposażony w urządzenia takie jak łuki lub cewki wybuchowe.
5 Bezpieczeństwo: Operatorzy wyłączników wysokonapięciowych muszą stosować odpowiednie procedury bezpieczeństwa w celu zapobiegania zagrożeniom elektrycznym.i po zastosowaniu procedur blokady/tagout.
Struktura:
1Porcelanowe ciało izolacji: ciało izolacji jest głównym składnikiem izolacji i jest zazwyczaj wykonane z wysokiej wytrzymałości porcelany.Jest przeznaczony do zapewnienia izolacji elektrycznej między przewodnikiem a konstrukcją nośną, i jest formowany w pożądany kształt i rozmiar.
2Metalowe końcówki: metalowe końcówki są mocowane do izolacji i stanowią środek do podłączenia izolacji do przewodnika i konstrukcji nośnej.Są zazwyczaj wykonane ze stali ocynkowanej lub innego materiału odpornego na korozję, i mogą być zaprojektowane ze specjalnymi elementami, takimi jak szczeliny lub złącza kulkowo-złożone w celu łatwej instalacji.
3Związek uszczelniający: Związek uszczelniający jest stosowany do uszczelniania złącza między ciałem izolacji a metalowymi końcówkami, zapobiegając wprowadzaniu wilgoci i zanieczyszczeń do wnętrza izolacji.
4Sprzęt: Sprzęt, taki jak śruby, matice i obrusy, jest używany do mocowania metalowych końcówek do izolacji i konstrukcji nośnej.
Kapułki: Kapułki służą ochronie metalowych końcówek przed korozją i uszkodzeniami i mogą być wykonane z tworzyw sztucznych lub innych materiałów.
5Dodatkowe cechy: W zależności od konkretnego zastosowania, porcelanowe wysokonapięciowe izolatory elektryczne mogą być zaprojektowane z dodatkowymi cechami, takimi jak bariery izolacyjne, łukowe spadochrony,i przełączników ziemnych w celu poprawy ich wydajności i bezpieczeństwa.
Warunki:
1Maksymalna wysokość instalacji nie powinna przekraczać 1000 m.
2Temperatura powietrza otoczenia nie powinna przekraczać +40°C, a w ogólnych obszarach nie powinna spaść poniżej -30°C. W obszarach Paramos nie powinna spaść poniżej -40°C.
3Ciśnienie wiatru nie powinno przekraczać 700 Pa, co odpowiada prędkości wiatru 34 m/s.
4Izolator powinien wytrzymać trzęsienia ziemi do 8 stopni.
5Izolator powinien być zainstalowany w miejscu, w którym nie występują częste gwałtowne wibracje.
6W przypadku izolacji zwykłego typu należy je trzymać z dala od gazu, dymu, osadów chemicznych, mgły ze sprayem solnym, pyłu,i innych materiałów wybuchowych i żrących, które mogą poważnie wpływać na izolację i przewodność izolacji.
7.Izolatory typu odporne na zanieczyszczenie nadają się do stosowania w bardzo brudnych obszarach przewodzenia, ale nie powinny być instalowane w obszarach z materiałami wybuchowymi lub palącymi.
Parametry techniczne:
| Numer seryjny. |
Parametry |
Jednostka |
Dane |
| 1 |
Napęd nominalny |
kV |
12 |
| 2 |
Prąd nominalny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12(W)/1250-31.5 |
1250 |
| 3 |
4s Krótkotrwały prąd odporny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12(W)/1250-31.5 |
80 |
| 4 |
Poziom izolacji znamionowej |
/Błyskawica /odporna na napięcie /w szczycie |
Polar-Ziemia
(pozytywny i negatywny) |
kV |
75 |
Złamanie
(pozytywny i negatywny) |
85 |
Przemysłowa częstotliwość wytrzymała napięcie
(1 min.)
(wartość rzeczywista) |
Badanie na sucho/na wilgotności |
Polar-Ziemia |
42 ((Sucha)
34 ((Wet) |
| Złamanie |
48 ((Sucha) |
| 48 ((Sucha) |
48 ((Sucha)
40 ((Wet) |
| 5 |
Opór głównego obwodu |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Czas życia urządzenia mechanicznego |
czasy |
50 |
| 50 |
| 80 |
