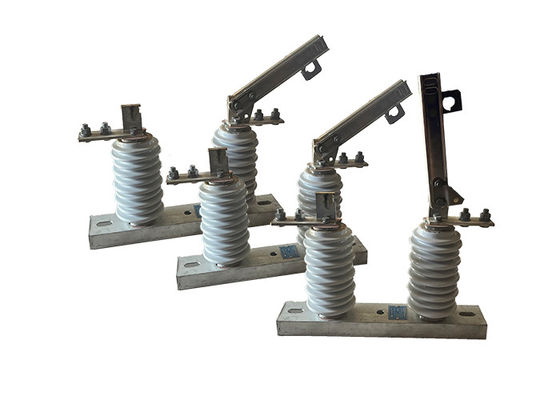

Przełącznik izolacyjny HV Loadbuster Jednofazowy przełącznik przerwy pionowej z łatwą instalacją
Opis produktu:
The high-voltage isolator switch is a new type of isolation switch designed and manufactured by integrating the domestic existing experience in isolation switch production and advanced foreign technology.
Przełącznik wysokonapięciowy składa się z podstawy, izolacji słupkowej, części przewodzących i części mechanicznych.wysoka liniowość przerwania i zamykania, oraz wysokiej niezawodności, osiągając poziom podobnych produktów w kraju i na świecie.
Ponadto istnieje inny rodzaj przełącznika odłączającego o nazwie GW9-12 ((W), ma jednoetapową strukturę i nadaje się do systemów zasilania o częstotliwości 50 Hz i napięciu linii 10 kV.Jest używany jako obwód do przerywania i zamykania linii, gdy jest napięcie, ale nie obciążenie. The pollution-resistant isolation switch can meet the requirements of users in heavily polluted areas and effectively solve the problem of flashover caused by pollution during operation of the isolation switch.
Właściwości:
1.Przenośny: Loadbuster został zaprojektowany tak, aby był przenośny i można go łatwo przenieść na miejsce, gdzie jest potrzebny.
Wysokie napięcie: Przełączniki te są zaprojektowane do obsługi wysokich napięć, zazwyczaj od kilku kilovoltów do kilkuset kilovoltów.
2Izolacja: przełącznik służy do izolowania części systemu energetycznego w celu konserwacji lub naprawy.
3Wskaźniki wizualne: Loadbuster posiada wskaźniki wizualne wskazujące, czy przełącznik jest otwarty czy zamknięty, ułatwiając operatorom poznanie stanu obwodu.
4Uniwersalność: Loadbuster może być stosowany do szerokiego zakresu zastosowań, w tym do przełączania i izolowania obwodów, a także do uziemiania i wyłączania energii z urządzeń.
5.Wymagania bezpieczeństwa: Loadbuster został zaprojektowany z zabezpieczeniami chroniącymi operatorów przed zagrożeniami elektrycznymi, takimi jak materiały izolacyjne, które zapobiegają przypadkowemu kontaktowi z częściami działającymi.
6Łatwość obsługi: Loadbuster jest zaprojektowany w sposób łatwy w obsłudze i wymaga minimalnego szkolenia w obsłudze.
7Wymienne ostrza: Loadbuster posiada wymienne ostrza, które można łatwo wymienić, co zapewnia większą elastyczność i wszechstronność.
Zastosowanie:
1Systemy dystrybucji energii: Przełącznik jest powszechnie stosowany w sieciach dystrybucji energii w celu izolowania określonych sekcji obwodu do celów konserwacji, naprawy lub rozwiązywania problemów.Pozwala to technikom bezpiecznie pracować na określonej części systemu bez przerywania zasilania całej sieci.
2Podstawy: Wyłączniki odłączania wysokiego napięcia są powszechnie stosowane w podstawach elektrycznych w celu zapewnienia środków izolacji urządzeń, takich jak transformatory lub wyłączniki, od źródła zasilania.Ułatwiają utrzymanie, naprawy lub wymiany komponentów podstacji bez wpływu na ogólne zasilanie.
3.Prace przemysłowe: przełącznik jest stosowany w warunkach przemysłowych, w których występują jednofazowe obwody wysokiego napięcia.Umożliwia bezpieczne odłączenie urządzeń lub maszyn podczas prac konserwacyjnych lub naprawczych, zapewniając bezpieczeństwo personelu i chroniąc sprzęt przed uszkodzeniami.
4Systemy energii odnawialnej: w instalacjach energii odnawialnej, takich jak systemy energii słonecznej lub wiatrowej,przełączniki odłączające wysokiego napięcia są stosowane do izolowania określonych części systemu do prac konserwacyjnych lub naprawczychZapewniają bezpieczny sposób odłączenia źródła energii od elementów takich jak falowniki, baterie lub punkty podłączenia do sieci.
5Badanie i pomiar: Przekładka odłączająca wysokiego napięcia jest często wykorzystywana w testach i pomiarach.Pozwala na izolację określonych części obwodu w celu dokonania dokładnych pomiarów, analizy lub badań diagnostycznych bez ingerencji innych podłączonych komponentów.
Operacja:
1Zamknięcie przełącznika: gdy przełącznik jest zamknięty, dwie przewodzące części obwodu są wprowadzane w kontakt ze sobą, umożliwiając przepływ prądu elektrycznego przez obwód.
2Otwieranie przełącznika: Gdy przełącznik jest otwarty, powstaje szczelina powietrza między dwiema przewodzącymi częściami obwodu, skutecznie izolując sekcję od reszty systemu.Zazwyczaj robi się to w celu umożliwienia utrzymania, naprawy lub badań należy przeprowadzać w sposób bezpieczny.
3Uziemienie obwodu: Przed wykonaniem jakiejkolwiek pracy na odizolowanym odcinku obwodu ważne jest uziemienie obwodu, aby zapobiec nagromadzeniu się pozostałego ładunku elektrycznego.Zazwyczaj wykonuje się to przy użyciu przełącznika ziemskiego lub elektrody uziemienia.
Należy zauważyć, że obsługę przełączników izolacyjnych wysokiego napięcia powinny wykonywać wyłącznie przeszkoleni i wykwalifikowani pracownicy,ponieważ mogą stanowić poważne ryzyko porażenia prądem lub uszkodzenia ciała w przypadku niewłaściwego obsługiPonadto ważne jest przestrzeganie wszystkich procedur i wytycznych bezpieczeństwa podczas pracy z urządzeniami wysokiego napięcia, w tym noszenie odpowiedniej odzieży ochronnej i sprzętu,używanie izolowanych narzędzi, oraz zapewnienie, aby obszar ten był wolny od materiałów łatwopalnych lub wybuchowych.
Rozmieszczenie:
Związek pomiędzy zewnętrznym wyłącznikiem próżniowym a zewnętrznym wysokonapięciowym izolatorem odłączania polega na ich komplementarnej roli w układzie elektrycznym:
Przerwanie obwodu: Przerywacz próżniowy jest odpowiedzialny za przerwanie obwodu elektrycznego podczas normalnej pracy lub w przypadku awarii.Działa jako podstawowe środki przerwania przepływu prąduW przeciwieństwie do tego izolator odłączania służy do izolacji obwodu od źródła zasilania podczas prac konserwacyjnych lub naprawczych.Zapewnia dodatkową warstwę bezpieczeństwa poprzez fizyczne otwieranie obwodu.
Koordynacja: W systemach zasilania wysokiego napięcia wyłączacz próżniowy i izolator odłączający są często skoordynowane, aby działały razem.Przerywacz jest odpowiedzialny za wykrywanie usterek i uruchomienie, aby przerwać przepływ prądu, natomiast izolator odłączający służy do fizycznej izolacji obwodu i dostarczania widocznego wskazania odłączenia.
Bezpieczeństwo i konserwacja: Izolator odłączania odgrywa kluczową rolę w zapewnieniu bezpieczeństwa personelu konserwacyjnego.izolator odłączający jest uruchamiany w celu otwarcia obwodu i zapewnienia widocznej szczeliny powietrznejZ drugiej strony wyłącznik próżniowy chroni system podczas normalnej pracy i w przypadku awarii.
Parametry techniczne:
| Numer seryjny. |
Parametry |
Jednostka |
Dane |
| 1 |
Napęd nominalny |
kV |
12 |
| 2 |
Prąd nominalny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12(W)/1250-31.5 |
1250 |
| 3 |
4s Krótkotrwały prąd odporny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12(W)/1250-31.5 |
80 |
| 4 |
Poziom izolacji znamionowej |
/Błyskawica /odporna na napięcie /w szczycie |
Polar-Ziemia
(pozytywny i negatywny) |
kV |
75 |
Złamanie
(pozytywny i negatywny) |
85 |
Przemysłowa częstotliwość wytrzymała napięcie
(1 min.)
(wartość rzeczywista) |
Badanie na sucho/na wilgotności |
Polar-Ziemia |
42 ((Sucha)
34 ((Wet) |
| Złamanie |
48 ((Sucha) |
| 48 ((Sucha) |
48 ((Sucha)
40 ((Wet) |
| 5 |
Opór głównego obwodu |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Czas życia urządzenia mechanicznego |
czasy |
50 |
| 50 |
| 80 |
