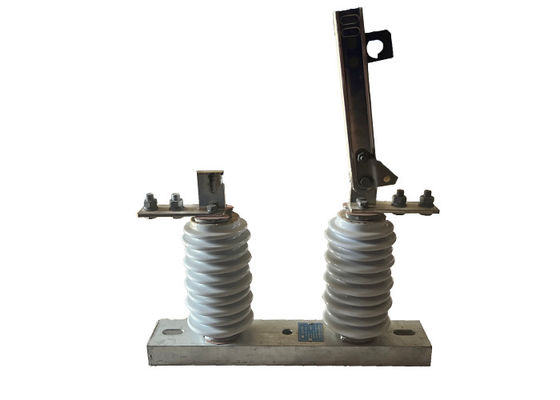

Jednofazowy przełącznik wysokonapięciowego izolacji działający efektywnie

Jednofazowy przełącznik wysokonapięciowego izolacji działający efektywnie

Opis produktu:

Przełącznik izolacyjny wysokiego napięcia jest rodzajem przenośnego urządzenia używanego do izolowania i uziemiania linii dystrybucyjnych elektrycznych do celów konserwacji, naprawy lub awaryjnych.Jest to wszechstronne narzędzie, które może być stosowane w różnych zastosowaniach, w tym przewody rozdzielcze, podstacje i obiekty przemysłowe.

Przełącznik wysokonapięciowy jest zaprojektowany tak, aby był obsługiwany przez jedną osobę, co ułatwia jego obsługę i manewrowanie.o pojemności nieprzekraczającej 10 W, oraz zestaw wymiennych elementów mocujących, które umożliwiają użytkownikowi wykonywanie różnych zadań, takich jak otwieranie lub zamykanie przełączników i linii uziemiania.

Przełącznik izolacyjny jest zaprojektowany w taki sposób, aby zapewnić widoczne przerwy w obwodzie elektrycznym, co pomaga chronić przed przypadkowym kontaktem z napędzanym urządzeniem.Jest również zaprojektowany tak, by wytrzymać trudne warunki środowiskowe, takich jak silne wiatry, deszcz i śnieg, co sprawia, że nadaje się do użytku w środowiskach zewnętrznych.

Związek z zewnętrznym wyłącznikiem próżniowym:

Związek pomiędzy zewnętrznym wyłącznikiem próżniowym a zewnętrznym wysokonapięciowym izolatorem odłączania polega na ich komplementarnej roli w układzie elektrycznym:

Przerwanie obwodu: Przerywacz próżniowy jest odpowiedzialny za przerwanie obwodu elektrycznego podczas normalnej pracy lub w przypadku awarii.Działa jako podstawowe środki przerwania przepływu prąduW przeciwieństwie do tego izolator odłączania służy do izolacji obwodu od źródła zasilania podczas prac konserwacyjnych lub naprawczych.Zapewnia dodatkową warstwę bezpieczeństwa poprzez fizyczne otwieranie obwodu.

Koordynacja: W systemach zasilania wysokiego napięcia wyłączacz próżniowy i izolator odłączający są często skoordynowane, aby działały razem.Przerywacz jest odpowiedzialny za wykrywanie usterek i uruchomienie, aby przerwać przepływ prądu, natomiast izolator odłączający służy do fizycznej izolacji obwodu i dostarczania widocznego wskazania odłączenia.

Bezpieczeństwo i konserwacja: Izolator odłączania odgrywa kluczową rolę w zapewnieniu bezpieczeństwa personelu konserwacyjnego.izolator odłączający jest uruchamiany w celu otwarcia obwodu i zapewnienia widocznej szczeliny powietrznejZ drugiej strony wyłącznik próżniowy chroni system podczas normalnej pracy i w przypadku awarii.

1.Utrzymanie i naprawa: Przełącznik odłączający jest używany do izolowania odcinka linii elektroenergetycznej do celów konserwacji lub naprawy.Pozwala to pracownikom serwisowym bezpiecznie pracować bez ryzyka porażenia prądem.

2.Odrzucanie obciążenia: w przypadku przeciążenia zasilania można użyć przełącznika odłączającego, aby zrzucić obciążenie i zapobiec uszkodzeniu linii lub sprzętu.

3Izolacja usterek: przełącznik odłączający może być używany do izolowania odcinka linii elektrycznej w przypadku awarii, takiej jak zwarcie lub awaria uziemienia.Zapobiega to rozprzestrzenianiu się usterki na inne części sieci i powodowaniu dalszych uszkodzeń.

4.Operacje przełączania: przełącznik odłączający jest używany do operacji przełączania, takich jak podłączenie lub odłączenie źródeł zasilania lub przekierowywanie zasilania do różnych części sieci.

5Ochrona: Przełącznik odłączający jest często stosowany w połączeniu z innymi urządzeniami ochronnymi, takimi jak wyłączniki i bezpieczniki, w celu ochrony linii elektrycznej i sprzętu przed uszkodzeniem.

6.Energia odnawialna: Wraz ze wzrostem wykorzystania odnawialnych źródeł energii, takich jak wiatr i słońce, w celu podłączenia i odłączenia tych źródeł od sieci energetycznej wykorzystuje się przełączniki odłączające.

Operacja:

Wysokonapięciowe przełączniki odłączania oddzielają przewodzącą część od podstawy za pomocą izolacji, aby zapewnić normalną odległość izolacji roboczej i upewnić przewodzącą część, izolację,i podstawy jako zintegrowane urządzenie przełącznikoweW pozycji otwartej znajduje się widoczna luka i odpowiednia odległość izolacyjna, aby wytrzymać normalne napięcie robocze.może niezawodnie przenosić normalny prąd roboczy i prąd usterki z zwarciemZe względu na obecność dedykowanego urządzenia gaśniczego, może być używany tylko do przełączania obwodów z napięciem, ale bez obciążenia.Operacje otwierania i zamykania są wykonywane przy użyciu haczyka izolacyjnego do ciągnięcia lub popychania okrągłego otworu w blokadzie, powodując odłączenie dynamicznego haczyka blokady i połączenie go ze statycznym haczykiem blokady.

Warunki:

1Wysokość nie przekracza 1000 m.

2.Temperatura powietrza otoczenia: maksymalnie + 40°C;minimalnie:obszary ogólne -30°C, Paramos -40°C;

3.Ciśnienie wiatru nie przekracza 700 Pa. ((odpowiada prędkości wiatru 34 m/s);

4Intensywność trzęsienia ziemi nie przekracza 8 stopni.

5.Sytuacja robocza jest wolna od częstych gwałtownych wibracji;

6Miejsce montażu izolacji zwykłego typu należy trzymać z dala od gazu, dymów, osadów chemicznych, mgły, pyłu,

i innych materiałów wybuchowych i żrących, które poważnie wpływają na izolację i przewodność izolacji

7.Zanieczyszczalny typ izolacji ma zastosowanie do ciężkich brudnych przewodów, jednak nie powinno być żadnych materiałów wybuchowych i materiałów powodujących pożar
