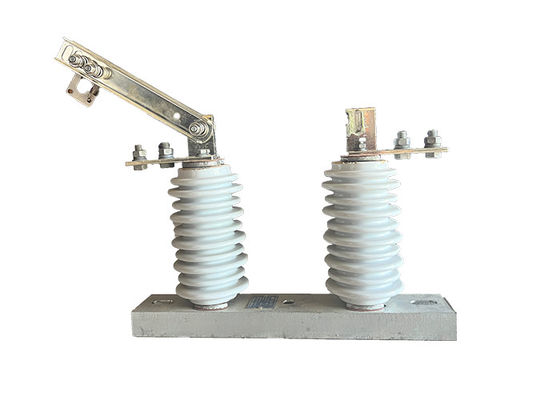

GW9-10/630A Wyłącznik odłączający prąd stały wysokiego napięcia Automatyczne przywracanie ustawione na liniach powietrznych dla ochrony

GW9-10/630A Wyłącznik odłączający prąd stały wysokiego napięcia Automatyczne przywracanie ustawione na liniach powietrznych dla ochrony

Opis produktu:

Przełączniki izolacyjne wysokiego napięcia są niezbędnymi elementami w systemach przesyłu i dystrybucji energii,ponieważ umożliwiają izolację określonych odcinków sieci do prac konserwacyjnych lub naprawczychMożna je również wykorzystać do izolowania części sieci w przypadku awarii lub innego nieprawidłowego stanu.

Przełączniki te są przeznaczone do obsługi wysokich napięć i prądów i są zwykle wykonane z trwałych i wytrzymałych materiałów, takich jak stal nierdzewna, aluminium lub miedź.Zostały zaprojektowane tak, by wytrzymać trudne warunki środowiskowe., takich jak ekstremalne temperatury, silne wiatry i silne opady deszczu.

Istnieje kilka rodzajów przełączników wysokonapięciowych, w tym przełączników z przerwą powietrzną, przełączników zanurzonych w oleju i przełączników izolowanych gazem.i pracują przy użyciu zestawu kontaktów, które fizycznie oddzielają się, gdy włącza sięPrzełączniki zanurzone w oleju są zazwyczaj stosowane w zastosowaniach wysokiego napięcia i są wypełnione olejem, aby zapobiec łukowieniu przy otwarciu przełącznika.Przełączniki o izolacji gazowej wykorzystują gaz hexafluorku siarki do izolacji kontaktów przełącznika, co pozwala na mniejsze i bardziej kompaktowe konstrukcje przełączników.

Przełączniki izolacyjne wysokiego napięcia muszą być obsługiwane i utrzymywane przez wykwalifikowany personel, który otrzymał odpowiednie szkolenie.w tym stosowanie odpowiednich środków ochrony indywidualnej i stosowanie procedur blokowania/tagowania w celu zapobiegania przypadkowemu pobraniu urządzenia energiąRegularna konserwacja i testowanie przełączników wysokonapięciowych jest również ważne, aby zapewnić ich prawidłowe funkcjonowanie i bezpieczeństwo użytkowania.

Związek z zewnętrznym wyłącznikiem próżniowym:

Związek pomiędzy zewnętrznym wyłącznikiem próżniowym a zewnętrznym wysokonapięciowym izolatorem odłączania polega na ich komplementarnej roli w układzie elektrycznym:

Przerwanie obwodu: Przerywacz próżniowy jest odpowiedzialny za przerwanie obwodu elektrycznego podczas normalnej pracy lub w przypadku awarii.Działa jako podstawowe środki przerwania przepływu prąduW przeciwieństwie do tego izolator odłączania służy do izolacji obwodu od źródła zasilania podczas prac konserwacyjnych lub naprawczych.Zapewnia dodatkową warstwę bezpieczeństwa poprzez fizyczne otwieranie obwodu.

Koordynacja: W systemach zasilania wysokiego napięcia wyłączacz próżniowy i izolator odłączający są często skoordynowane, aby działały razem.Przerywacz jest odpowiedzialny za wykrywanie usterek i uruchomienie, aby przerwać przepływ prądu, natomiast izolator odłączający służy do fizycznej izolacji obwodu i dostarczania widocznego wskazania odłączenia.

Bezpieczeństwo i konserwacja: Izolator odłączania odgrywa kluczową rolę w zapewnieniu bezpieczeństwa personelu konserwacyjnego.izolator odłączający jest uruchamiany w celu otwarcia obwodu i zapewnienia widocznej szczeliny powietrznejZ drugiej strony wyłącznik próżniowy chroni system podczas normalnej pracy i w przypadku awarii.

1.Kiedy izolator elektryczny HV znajduje się w pozycji zamkniętej, kontakty izolatora są w kontakcie ze sobą, umożliwiając przepływ prądu przez obwód.Elektryczny izolator HV jest zamknięty przez ręczne lub zdalne sterowanie izolatorem, w zależności od rodzaju izolacji elektrycznej HV.

2Aby odizolować część systemu zasilania, należy otworzyć izolację elektryczną HV.Zazwyczaj odbywa się to poprzez ręczne lub zdalne sterowanie izolatorem, aby oddzielić kontakty i przerwać przepływ prądu przez obwód.

3Po otwarciu izolacji elektrycznej HV część systemu zasilania podłączona do izolacji jest odizolowana od reszty systemu.Umożliwia to bezpieczne wykonywanie prac konserwacyjnych lub naprawczych na odizolowanym obwodzie.

4Po zakończeniu prac konserwacyjnych lub naprawczych izolator elektryczny HV można zamknąć, aby przywrócić zasilanie izolowanego obwodu.Wykonuje się to ręcznie lub zdalnie obsługując izolator do podłączenia kontaktów i przywrócić przepływ prądu przez obwód.

Zalety:

1Prosta struktura: przełącznik izolacyjny jest zaprojektowany z prostą strukturą, dzięki czemu jest łatwy w zrozumieniu i obsłudze.

Niski poziom konserwacji: ze względu na swoją konstrukcję i konstrukcję przełącznik izolacyjny wymaga minimalnej konserwacji, co zmniejsza potrzebę częstych inspekcji i napraw.

2Wysoka liniowość przerwania i zamknięcia: przełącznik izolacyjny ma doskonałą liniowość przerwania i zamknięcia, zapewniając płynną i niezawodną pracę podczas operacji przełączania.

3Wysoka niezawodność: przełącznik jest skonstruowany tak, aby zapewniać niezawodną wydajność, minimalizując ryzyko awarii lub awarii podczas pracy.

4.porównywalne z normami międzynarodowymi: przełącznik izolacyjny serii GW9-12 ((W) spełnia lub przekracza poziom produktów podobnych zarówno w kraju, jak i na świecie,zapewnienie jej zgodności i konkurencyjności na rynku.

Wskazówki bezpieczeństwa:

1Przeprowadzenie rutynowych badań i konserwacji włącza w celu zapewnienia jego prawidłowego funkcjonowania, w tym badania odporności izolacyjnej włącza, weryfikacja działania blokad bezpieczeństwa,i sprawdzanie wszelkich nieprawidłowych nagrzewań lub wibracji.

2.Wdrożyć procedurę blokady/tagoutu przed wykonaniem prac konserwacyjnych lub napraw na przełączniku.Procedura ta polega na zablokowaniu i oznaczeniu przełącznika w celu zapobiegania przypadkowemu pobudzaniu energii podczas wykonywania pracy, zapewniając dodatkową warstwę bezpieczeństwa.

3.Zapewnienie odpowiedniego szkolenia personelowi, który będzie obsługiwał lub pracował przy przełączniku.oraz potencjalnych zagrożeń związanych ze zmianą.

4.Wdrożyć kompleksowy system zarządzania bezpieczeństwem, który obejmuje regularne audyty bezpieczeństwa, oceny zagrożeń i raportowanie incydentów.Takie proaktywne podejście do bezpieczeństwa pomaga zidentyfikować potencjalne zagrożenia i rozwiązać je, zanim doprowadzą do wypadków lub obrażeń.

5.Zapewnienie odpowiedniego wentylacji i systemów chłodzenia w przypadku wysokonapięciowych przełączników izolacyjnych znajdujących się w zamkniętych lub ograniczonych pomieszczeniach. 6.Odpowiednia wentylacja pomaga rozpraszać ciepło i zapobiega przegrzaniu się przełącznika, co może prowadzić do awarii lub nawet pożaru.

Warunki:

1Wysokość nie przekracza 1000 m.

2.Temperatura powietrza otoczenia: maksymalnie + 40°C;minimalnie:obszary ogólne -30°C, Paramos -40°C;

3.Ciśnienie wiatru nie przekracza 700 Pa. ((odpowiada prędkości wiatru 34 m/s);

4Intensywność trzęsienia ziemi nie przekracza 8 stopni.

5.Sytuacja robocza jest wolna od częstych gwałtownych wibracji;

6Miejsce montażu izolacji zwykłego typu należy trzymać z dala od gazu, dymów, osadów chemicznych, mgły, pyłu,

i innych materiałów wybuchowych i żrących, które poważnie wpływają na izolację i przewodność izolacji

7.Zanieczyszczalny typ izolacji ma zastosowanie do ciężkich brudnych przewodów, jednak nie powinno być żadnych materiałów wybuchowych i materiałów powodujących pożar

Parametry techniczne:
