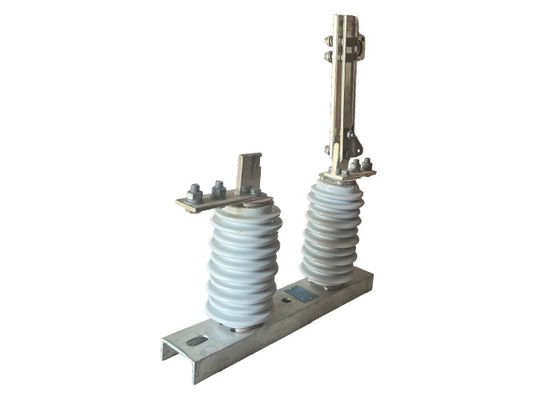

Przełącznik odłączający zewnętrzny serii GW9 z odpornością na korozję/stabilną wydajnością

Przełącznik odłączający zewnętrzny serii GW9 z odpornością na korozję/stabilną wydajnością

Opis produktu:

Zewnętrzne przełączniki odłączające są rzeczywiście stosowane w wysokonapięciowych systemach przesyłu i dystrybucji energii w celu odłączenia obwodów od ich źródeł zasilania w celu konserwacji lub naprawy.Zapewniają środek do izolacji obwodu od zasilania, umożliwiając pracownikom bezpieczne wykonywanie zadań bez ryzyka porażenia prądem.

Działanie zewnętrznego przełącznika odłączającego obejmuje obracający się słup, który kontroluje otwieranie i zamykanie ostrza lub kontaktu przełącznika.ostrze może być włączone lub wyłączoneMechanizm ten umożliwia ręczne i widoczne wskazywanie stanu przełącznika.

Aby zapewnić bezpieczeństwo operatora, słup przełącznika odłączającego jest zazwyczaj wykonany z nieprzewodzącego materiału, takiego jak włókno szklane lub materiały kompozytowe,który zapewnia izolację przed wysokim napięciem obecnym w układzieIzolacja ta chroni operatora przed porażeniem prądem podczas pracy przełącznika.

Zewnętrzne przełączniki odłączające są dostępne w różnych konstrukcjach i rozmiarach, aby pomieścić różne napięcia i prądy obwodów, które kontrolują.Są one powszechnie montowane na słupkach lub konstrukcjach na zewnątrzW połączeniu z innymi urządzeniami ochronnymi, takimi jak wyłączniki i bezpieczniki,przełączniki odłączające przyczyniają się do ogólnego bezpieczeństwa i niezawodności systemu elektrycznego poprzez zapewnienie środków izolacji i ochrony.

Właściwości:

1 Bezpieczeństwo: Główną cechą przełącznika haczykowego jest bezpieczeństwo, dzięki któremu pracownicy obsługi mogą bezpiecznie odłączyć obwód od źródła zasilania bez ryzyka porażenia prądem.

2 Działanie zdalne: Przełącznik można uruchamiać z bezpiecznej odległości za pomocą długiego słupka lub "kija haków", co eliminuje konieczność znajdowania się personelu w bliskiej odległości od urządzenia wysokonapięciowego.

3 Łatwe w obsłudze: Przełączniki z hakami są łatwe w obsłudze i wymagają minimalnego wykształcenia.

4 Trwałość: Zaprojektowane są tak, by wytrzymać trudne warunki środowiskowe, takie jak ekstremalne temperatury, wilgotność i żrące substancje.

5 Wysokie napięcie: przełączniki haków są zazwyczaj stosowane w systemach przesyłu i dystrybucji energii wysokiego napięcia i mają wysokie napięcie,o mocy od kilku tysięcy woltów do kilkuset tysięcy woltów.

6 Uniwersalność: Można je stosować w wielu zastosowaniach, w tym w przełączaniu i izolowaniu obwodów, a także w uziemianiu i wyłączaniu energii z urządzeń.

7 Wizualne wskaźniki: Niektóre przełączniki z hakami mają wizualne wskaźniki, które wskazują, czy przełącznik jest otwarty, czy zamknięty, co ułatwia operatorom poznanie stanu obwodu.

Ryzyko dla bezpieczeństwa:

1Wstrząs elektryczny: Wyłączniki odłączające wysokiego napięcia mogą powodować potencjalnie śmiertelny wstrząs elektryczny, jeśli nie są odpowiednio obsługiwane.Może to się zdarzyć, jeśli przed otwarciem przełącznika nie jest odpowiednio odizolowany lub jeśli istnieje usterka w urządzeniu.

2Blask łukowy: Gdy wyłączniki odłączające wysokiego napięcia są otwarte, może wystąpić błysk łukowy, który może uwalniać znaczną ilość energii w postaci ciepła, światła i ciśnienia.uszkodzenie oczu, i inne obrażenia.

3Upadek sprzętu: przełączniki odłączania wysokiego napięcia mogą ulec awarii, jeśli nie są prawidłowo utrzymywane lub są przeciążone, co może prowadzić do uszkodzenia sprzętu, pożarów elektrycznych i innych zagrożeń.

4Zagrożenia dla środowiska: Przełączniki odłączania wysokiego napięcia są często umieszczane na zewnątrz, gdzie mogą być narażone na ekstremalne warunki pogodowe, takie jak silne wiatry, silne deszcze,i uderzenia piorunów.Warunki te mogą stwarzać dodatkowe zagrożenia dla bezpieczeństwa personelu obsługującego lub utrzymującego sprzęt.

P.S.

W celu zminimalizowania ryzyka związanego z wyłącznikami odłączającymi wysokie napięcie ważne jest przestrzeganie odpowiednich procedur bezpieczeństwa, w tym stosowanie odpowiednich środków ochrony indywidualnej,po zablokowaniu i wyłączeniu, oraz zapewnienie, aby tylko wykwalifikowany i przeszkolony personel mógł obsługiwać i utrzymywać sprzęt.Regularna konserwacja i testowanie urządzeń może również pomóc zmniejszyć ryzyko awarii urządzeń i innych zagrożeń.

Wskazówki bezpieczeństwa:

1Przeprowadzenie rutynowych badań i konserwacji włącza w celu zapewnienia jego prawidłowego funkcjonowania, w tym badania odporności izolacyjnej włącza, weryfikacja działania blokad bezpieczeństwa,i sprawdzanie wszelkich nieprawidłowych nagrzewań lub wibracji.

2.Wdrożyć procedurę blokady/tagoutu przed wykonaniem prac konserwacyjnych lub napraw na przełączniku.Procedura ta polega na zablokowaniu i oznaczeniu przełącznika w celu zapobiegania przypadkowemu pobudzaniu energii podczas wykonywania pracy, zapewniając dodatkową warstwę bezpieczeństwa.

3.Zapewnienie odpowiedniego szkolenia personelowi, który będzie obsługiwał lub pracował przy przełączniku.oraz potencjalnych zagrożeń związanych ze zmianą.

4.Wdrożyć kompleksowy system zarządzania bezpieczeństwem, który obejmuje regularne audyty bezpieczeństwa, oceny zagrożeń i raportowanie incydentów.Takie proaktywne podejście do bezpieczeństwa pomaga zidentyfikować potencjalne zagrożenia i rozwiązać je, zanim doprowadzą do wypadków lub obrażeń.

5.Zapewnienie odpowiedniego wentylacji i systemów chłodzenia w przypadku wysokonapięciowych przełączników izolacyjnych znajdujących się w zamkniętych lub ograniczonych przestrzeniach. 6.Odpowiednia wentylacja pomaga rozpraszać ciepło i zapobiega przegrzaniu się przełącznika, co może prowadzić do awarii lub nawet pożaru.

Warunki:

1Maksymalna wysokość instalacji nie powinna przekraczać 1000 m.

2Temperatura powietrza otoczenia nie powinna przekraczać +40°C, a w ogólnych obszarach nie powinna spadać poniżej -30°C. W obszarach Paramos nie powinna spadać poniżej -40°C.

3Ciśnienie wiatru nie powinno przekraczać 700 Pa, co odpowiada prędkości wiatru 34 m/s.

4Izolator powinien wytrzymać trzęsienia ziemi do 8 stopni.

5Izolator powinien być zainstalowany w miejscu, w którym nie występują częste gwałtowne wibracje.

6W przypadku izolacji zwykłego typu należy je trzymać z dala od gazu, dymu, osadów chemicznych, mgły ze sprayem solnym, pyłu,i innych materiałów wybuchowych i żrących, które mogą poważnie wpływać na izolację i przewodność izolacji.

7.Izolatory typu odporne na zanieczyszczenie nadają się do stosowania w bardzo brudnych obszarach przewodzenia, ale nie powinny być instalowane w obszarach z materiałami wybuchowymi lub palącymi.

Parametry techniczne:
