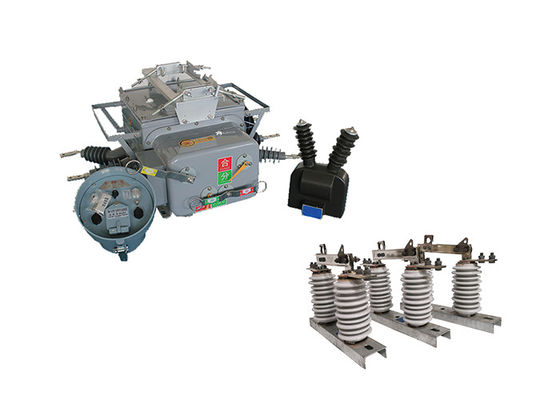

ZW20-12 ((F) Elektryczny obwodnik próżniowy zewnętrzny 180 kg z odłączem izolacyjnym z porcelany

ZW20-12 ((F) Elektryczny obwodnik próżniowy zewnętrzny 180 kg z odłączem izolacyjnym z porcelany

Opis produktu:


ZW20-12 ((F) Outdoor Vacuum Circuit Breaker jest wszechstronnym i inteligentnym urządzeniem, które łączy funkcje przerywacza próżniowego, przełącznika prądu próżniowego, zamykacza i sekcjonera.Jest przeznaczony do użytku w sieciach dystrybucyjnych 10kV i 13kV, zwłaszcza w sieciach energetycznych miejskich i wiejskich.
Główne komponenty wyłącznika ZW20-12 ((F) obejmują wyłącznik próżniowy, sterownik CH-40 i zewnętrzny transformator napięcia.Przerywacz próżniowy jest odpowiedzialny za przerywanie i tworzenie obwodów elektrycznych, natomiast sterownik CH-40 zapewnia inteligentne funkcje ochrony i sterowania.



Charakterystyka sterownika:

1.Z interfejsem komunikacyjnym 485 / 232, lub przez światłowód, bezprzewodowe zdalne monitorowanie; Funkcja przyspieszenia po ponownym zamknięciu;gdy przełącznik jest ciężki,automatyczne uruchomienie przyspieszenia w przypadku trwałej awarii;
2- Przełącznik zdalny, powinien przyspieszyć.
3.Trzech zamknięcia / ręczne zamknięcie, aby przyspieszyć wybicie, i zamknięcie zamknięcie: Użytkownik wysyła moc po naprawie linii, jeśli zapomniał usunąć uziemienie g czas opóźnienia można regulować;
4Obwód zamykający skok przyjmuje konstrukcję przeciwdziałającą błędnej pracy i ma funkcję przeciwskokową;
5.Prąd w sekwencji zerowej może odróżniać usterki w strefie i poza strefą;
6Przełącznik zdalnego sterowania zaprojektowany jest tak, by zapobiegać nieprawidłowej pracy.



Zastosowanie:


1Przełącznik odłączający i przełącznik kontaktowy: wyłącznik ZW20-12 ((F) może być stosowany jako przełącznik odłączający lub przełącznik kontaktowy w konfiguracji sieci pierścieniowej systemów dystrybucji energii.Umożliwia otwieranie i zamykanie obwodów w warunkach konserwacji lub awarii.
2.Urządzenie automatycznego przełącznika: służy jako urządzenie automatycznego przełącznika, umożliwiające wdrożenie przełączania obciążenia w konfiguracji sieci pierścieniowej.Ta funkcja zwiększa elastyczność i wydajność dystrybucji energii.
3Przełącznik graniczny: w odgałęzieniach sieci zasilania, wyłącznik ZW20-12(F) może funkcjonować jako przełącznik graniczny lub "watchdog"." Pomaga monitorować i chronić linię odgałęzienia przed usterkami i nieprawidłowymi warunkami.
4.Zamykacz i sekcjonalnik: Przerywacz może działać jako zamknięcie i sekcjonalnik w sieciach dystrybucyjnych powietrznych.Automatycznie przywraca zasilanie po tymczasowych awariach i izoluje uszkodzone sekcje, aby zminimalizować wpływ przerw.



Warunki środowiskowe:

1Wysokość: 2000 metrów
2.Temperatura otoczenia:na zewnątrz -30°C~+55°C
Najwyższa średnia roczna temperatura wynosi 20°C
Maksymalna średnia dzienna temperatura wynosi 30°C
3Względna wilgotność powietrza: 95% (25°C)
4Pojemność sejsmiczna: przyspieszenie na poziomie ziemi 0,3 g
Przyspieszenie pionowe na ziemi 0,15 g
Działając na trzy fale sinusów
Wskaźnik bezpieczeństwa 1.67
5Intensywność sejsmiczna: 7 stopni.
6Maksymalna dzienna różnica temperatur: 25°C
7.Miejsce instalacji:powierzchnie, punkt wyznaczania odpowiedzialności użytkownika linii powietrznej o mocy 10 kW
8.Metoda uziemienia: Punkt neutralny nie dotyka, uziemienie cewki łukowej i uziemienie niskiego oporu



Parametry techniczne:



Podwójny efekt stosowania, gdy przełącznik izolacyjny serii GW9-10 może być stosowany z wyłącznikami podciśnieniowymi.
