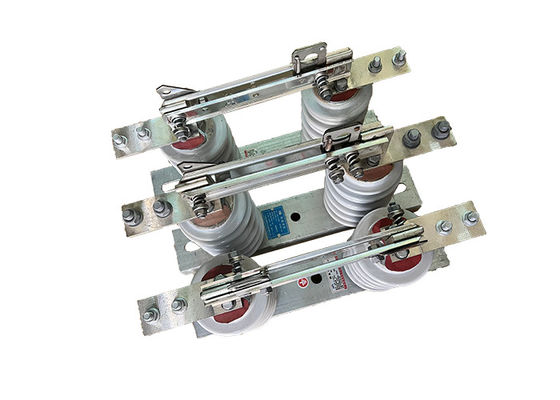

630A-1250A Wysokonapięciowy izolator przemysłowy Przełącznik odłączający grupy Prosta instalacja Używany w systemie zasilania
Opis produktu:
Przełącznik izolacyjny wysokiego napięcia jest rodzajem przełącznika elektrycznego stosowanego w systemach zasilania w celu odłączenia grupy obwodu od reszty systemu.Jest zwykle stosowany w systemach dystrybucji niskiego napięcia do izolowania grupy obwodów do prac konserwacyjnych lub naprawczych.
Przełącznik izolacyjny wysokiego napięcia jest zaprojektowany do obsługi wielu obwodów jednocześnie, co czyni go wydajnym i wygodnym sposobem izolacji grupy obwodów.Zazwyczaj są one zamontowane na konstrukcji nośnej i składają się z zestawu stacjonarnych i ruchomych kontaktów, które są oddzielone szczeliną powietrzną.Po otwarciu przełącznika izolacyjnego wysokiego napięcia, kontakty są oddzielone, przerywając przepływ prądu przez obwody i izolując je od reszty systemu.
Jest również zaprojektowany do bezpiecznej i niezawodnej pracy w różnych warunkach środowiskowych,i podlegają rygorystycznym wymaganiom badań i certyfikacji w celu zapewnienia ich wydajności i bezpieczeństwaJest ważnym elementem bezpieczeństwa i niezawodności systemu energetycznego, umożliwiając bezpieczne wykonywanie prac konserwacyjnych lub naprawczych na grupie obwodów bez zakłócania pozostałej części systemu.
Zastosowanie:
1.Izolacja:Gdy przełącznik izolacyjny znajduje się w pozycji otwartej, tworzy fizyczną lukę w obwodzie elektrycznym, która elektrycznie izoluje odcinek linii przesyłowej po obu stronach przełącznika.To uniemożliwia przepływ energii elektrycznej przez przewód, co może pomóc w ochronie przed uszkodzeniem sprzętu poniżej przełącznika.
2.Ochrona przed przeciążeniem:Przełącznik izolacyjny jest często stosowany w połączeniu z zatrzymującymi napięcie, które są zaprojektowane w celu ochrony przed nadwyżkami napięcia spowodowanymi uderzeniami piorunami lub innymi zakłóceniami elektrycznymi.Połączenie przełącznika izolacyjnego i zatrzymaczy napięć pomaga chronić przed uszkodzeniem sprzętu poprzez odprowadzanie nadmiaru energii elektrycznej z linii przesyłowej.
3Bezpieczeństwo utrzymania:Zapewniając widoczny przerw w linii przesyłowej, przełącznik izolacyjny pomaga zapewnić, że personel konserwacyjny może bezpiecznie pracować na linii bez ryzyka porażenia prądem.To pomaga chronić zarówno sprzęt, jak i ludzi pracujących na nim.
Właściwości:
1Wysokie napięcie: przełączniki izolacyjne wysokiego napięcia są zaprojektowane tak, aby wytrzymać wysokie napięcia, zazwyczaj w zakresie od kilku tysięcy woltów do kilkuset tysięcy woltów.
2.Budowa solidna: Przełączniki izolacyjne wysokiego napięcia są zazwyczaj wykonane z materiałów, które są wysoce odporne na łuki elektryczne, korozję i inne formy uszkodzenia, takie jak porcelana lub polimer.
3.Arc Chutes: Wiele przełączników wysokonapięciowych jest zaprojektowanych z łukiem, które pomagają rozpraszać ciepło generowane przez łuk elektryczny i zapobiegają uszkodzeniu przełącznika.
4Przełącznik ziemski: Niektóre wysokonapięciowe przełączniki izolacyjne są wyposażone w przełącznik ziemski, który zapewnia dodatkowy poziom bezpieczeństwa poprzez uziemienie izolowanej sekcji obwodu.
5.Mechanizm blokowania: w celu zapobiegania przypadkowemu zamknięciu przełącznika podczas prac konserwacyjnych,wiele przełączników wysokonapięciowych jest wyposażonych w mechanizm blokowania, który uniemożliwia zamknięcie przełącznika, dopóki nie zostaną przestrzegane wszystkie procedury bezpieczeństwa.
6Wskaźniki wizualne: przełączniki izolacyjne wysokiego napięcia mogą również zawierać wskaźniki wizualne, takie jak światła lub flagi,które zapewniają wyraźne wskazanie, czy przełącznik znajduje się w pozycji otwartej czy zamkniętej.
Ryzyko dla bezpieczeństwa:
1Wstrząs elektryczny: Wyłączniki odłączające wysokiego napięcia mogą powodować potencjalnie śmiertelny wstrząs elektryczny, jeśli nie są odpowiednio obsługiwane.Może to nastąpić, jeśli przed otwarciem przełącznika nie jest odpowiednio odizolowany lub jeśli istnieje usterka w urządzeniu.
2Blask łukowy: Gdy wyłączniki odłączające wysokiego napięcia są otwierane, może wystąpić błysk łukowy, który może uwalniać znaczną ilość energii w postaci ciepła, światła i ciśnienia.uszkodzenie oczu, i inne obrażenia.
3Upadek sprzętu: przełączniki odłączania wysokiego napięcia mogą ulec awarii, jeśli nie są prawidłowo utrzymywane lub są przeciążone.
4Zagrożenia dla środowiska: Przełączniki odłączania wysokiego napięcia są często umieszczane na zewnątrz, gdzie mogą być narażone na ekstremalne warunki pogodowe, takie jak silne wiatry, silne deszcze,i uderzenia piorunów.Warunki te mogą stwarzać dodatkowe zagrożenia dla bezpieczeństwa personelu obsługującego lub utrzymującego sprzęt.
Parametry techniczne:
| Numer seryjny. |
Parametry |
Jednostka |
Dane |
| 1 |
Napęd nominalny |
kV |
12 |
| 2 |
Prąd nominalny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12(W)/1250-31.5 |
1250 |
| 3 |
4s Krótkotrwały prąd odporny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12(W)/1250-31.5 |
80 |
| 4 |
Poziom izolacji znamionowej |
/Błyskawica /odporna na napięcie /w szczycie |
Polar-Ziemia
(Pozytywne i negatywne) |
kV |
75 |
Złamanie
(Pozytywne i negatywne) |
85 |
Przemysłowa częstotliwość wytrzymała napięcie
(1 min.)
(wartość rzeczywista) |
Badanie na sucho/na wilgotności |
Polar-Ziemia |
42 ((Sucha)
34 ((Wet) |
| Złamanie |
48 ((Sucha) |
| 48 ((Sucha) |
48 ((Sucha)
40 ((Wet) |
| 5 |
Opór głównego obwodu |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Czas życia urządzenia mechanicznego |
czasy |
50 |
| 50 |
| 80 |
