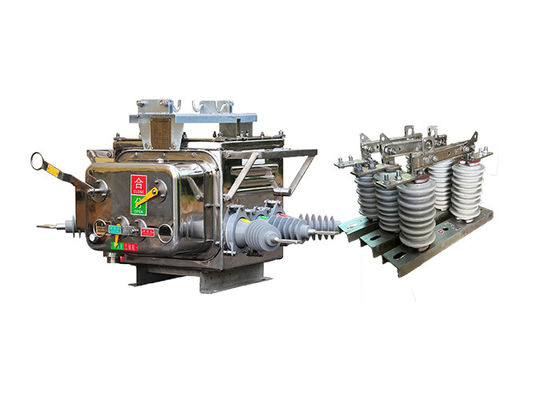

15kV elektryczny wyłącznik prądu próżniowego z inteligentnym sterownikiem Łatwe wstawienie używane z hakem wysokiego napięcia

15kV elektryczny wyłącznik prądu próżniowego z inteligentnym sterownikiem Łatwe wstawienie używane z hakem wysokiego napięcia

Opis produktu:

ZW20-12(F) wyłącznik próżniowy nadaje się do trójfazowych linii dystrybucyjnych AC 50Hz, 10kV.

Składa się z ZW20-12 zewnętrznego wysokiego napięcia AC prawdziwego układu przeciwlotniczego, urządzenia kontroli granicznej, komputera podręcznego PDA itp.Jest podłączony elektrycznie przez wtyczkę lotniczą i zewnętrzny uszczelniony kabel sterujący.

Model użytkowy ma funkcje wykrywania usterek, kontroli ochrony i komunikacji,i może automatycznie zakończyć oddzielenie stref usterek i normalne zasilanie stref zdrowych w bardzo krótkim czasie po wystąpieniu usterki, i realizować wielofunkcyjne monitorowanie.system dystrybucji stan utrzymania systemu informacji geograficznej wyświetlanie w trybie online automatyzacji dystrybucji wspomaganej komputerowo zaawansowany etap.

Głupki GW9-10 wysokonapięciowe są zazwyczaj stosowane w systemach przesyłu i dystrybucji wysokonapięciowych w celu izolowania części sieci do prac konserwacyjnych lub naprawczych.Używane są również jako urządzenie bezpieczeństwa w celu ochrony pracowników przed zagrożeniami elektrycznymi, np. przypadkowy kontakt z aktywnymi częściami systemu.

Zostały one zaprojektowane do obsługi wysokich napięć i prądów i są często instalowane na zewnątrz, gdzie są narażone na trudne warunki środowiskowe, takie jak ekstremalne temperatury, wiatr,Dlatego są zbudowane tak, aby wytrzymać te warunki i są często wykonane z trwałych materiałów, takich jak stal lub aluminium.

Wysokonapięciowe haczyki elektryczne są dostępne w różnych typach i konfiguracjach, w zależności od konkretnego zastosowania i wymagań.podczas gdy inne nadają się do użytku na zewnątrzNiektóre są zaprojektowane do pracy ręcznej, podczas gdy inne są zautomatyzowane i mogą być sterowane zdalnie.

Oprócz podstawowej funkcji izolacji obwodów, haczyki mają również inne ważne cechy, takie jak wizualne wskazywanie ich stanu (otwarty lub zamknięty),i zapewnienie, że obwód nie jest podłączony do energii, gdy izolator jest otwarty.

Podwójny efekt stosowania, gdy przełącznik izolacyjny serii GW9-10 może być stosowany z wyłącznikami podciśnieniowymi.



Charakterystyka sterownika:

Inteligentny sterownik terminali z ochroną, automatyczną kontrolą, kontrolą / zapytaniem, komunikacją, zarządzaniem oprogramowaniem i innymi funkcjami.

1 W pełni funkcjonalne

· Doskonała ochrona linii, zdalne sterowanie, alarm, zdalne monitorowanie i inne funkcje.

2 Niskie koszty i praktyczność

· sieć GSM bez inwestycji w sprzęt komunikacyjny, zakup karty SIM do otwierania usługi SMS;

wykorzystanie wyznaczonych telefonów komórkowych, szyfrowanie informacji, weryfikacja hasła i inne środki bezpieczeństwa;

· Moduł GSM może określić numer telefonu komórkowego, akceptuje tylko wiązaną żywotność telefonu komórkowego

· Szyfrowanie wiadomości tekstowych dla zdalnego sterowania i innych punktów sterowania. · Szyfrowanie wiadomości tekstowych, które kontrolują życie, takich jak zdalny sterownik.

· Zresetowanie - potwierdzenie - wykonanie - powrót do trybu zdalnego sterowania szkolnego, w celu zapewnienia bezpieczeństwa sterowania systemem, w celu zapobiegania nieprawidłowej pracy.

4 Łatwy w budowie system

· Nie ma potrzeby tworzenia żadnych linii komunikacyjnych i debugowania linii komunikacyjnych.

· Wystarczy prawidłowo zainstalować inteligentny terminal monitorowania SMS, włożyć kartę SIM, ustawić wyznaczony numer telefonu komórkowego i system zacznie działać.

5 Monitorowanie mobilne w dowolnym miejscu i czasie

· W dowolnym miejscu, w którym istnieje sygnał, można go monitorować i oglądać w czasie rzeczywistym, bez konieczności monitorowania przez specjalny personel.


Właściwości:

1 Duża odporność na zanieczyszczenie, wysoka odporność na wysokie i niskie temperatury, brak zagrożenia spalania i eksplozji.

2 całkowicie zamknięta konstrukcja, pudełko wypełnione gazem SF6, dobrze uszczelnione, odpowiednie do obszarów o wysokiej temperaturze i wilgotności.

3 wbudowany CT, prąd wyjściowy dla inteligentnego urządzenia sterującego do analizy informacji i stosunek można regulować, terminal połączenia podłączony do odpowiedniego terminala.

Mechanizm działania jest nowy, prosty, niewielki, lekki, bezpieczny i niezawodny.

5 Muszelka wyraźnie wskazuje na "magazyny energii", "punkty" i "skombinowane" stany.

Zastosowanie:

1.Podstawy dystrybucji energii: Przełącznik ZW20 jest powszechnie stosowany w podstawach dystrybucji energii, zarówno wewnętrznych, jak i zewnętrznych.i ochrony przed usterkami w sieciach dystrybucyjnych.

2.Prace przemysłowe: przełącznik ZW20 znajduje zastosowanie w zakładach przemysłowych, w których wymagana jest dystrybucja energii średniego napięcia.takie jak silniki, transformatorów i generatorów.

3Budynki handlowe: Przełącznik jest wykorzystywany w budynkach handlowych, w tym w centrach handlowych, kompleksach biurowych i szpitalach, w celu niezawodnego i bezpiecznego dystrybucji energii.Zapewnia skuteczne przełączanie obciążeń i chroni krytyczne obciążenia elektryczne.

4Systemy energii odnawialnej: przełącznik ZW20 nadaje się do systemów energii odnawialnej, takich jak elektrownie słoneczne i farmy wiatrowe.Ułatwia przełączanie i ochronę obwodów średniego napięcia w tych systemach.

5.Elektryfikacja kolei: przełącznik jest stosowany w projektach elektryfikacji kolei w celu kontrolowania i ochrony zasilania sieci kolejowych.Zapewnia niezawodną i bezpieczną dystrybucję energii dla pociągów.

6Operacje górnicze: przełącznik ZW20 jest stosowany w operacjach górniczych w celu sterowania i ochrony urządzeń elektrycznych i sieci dystrybucji energii w podziemnych i powierzchniowych kopalniach.

7.Ośrodki danych: przełącznik jest wykorzystywany w centrach danych w celu zapewnienia niezawodnej dystrybucji energii i ochrony krytycznej infrastruktury informatycznej.Umożliwia skuteczne przełączanie obciążeń i zabezpiecza przed usterkami elektrycznymi.

8Przemysł naftowy i gazowy: przełącznik ZW20 znajduje zastosowanie w przemyśle naftowym i gazowym do sterowania i ochrony sprzętu elektrycznego w rafineriach, rurociągach i platformach morskich.

9.Projekty infrastrukturalne: Przełącznik jest stosowany w różnych projektach infrastrukturalnych, takich jak lotniska, porty morskie i stadiony, w celu niezawodnej dystrybucji energii i ochrony.

10.Ośrodki oczyszczania wody i ścieków: przełącznik ZW20 jest stosowany w oczyszczalniach wody i ścieków w celu sterowania i ochrony urządzeń elektrycznych w stacjach pompowych, oczyszczalniach,i sieci dystrybucyjne.




Warunki:

1Automatyczny wyłącznik prądu próżniowego ZW20-12(F) jest zaprojektowany do niezawodnej pracy w szerokim zakresie temperatury powietrza otoczenia, od -40 °C do +70 °C.Ta tolerancja temperatury zapewnia, że wyłącznik może skutecznie działać w różnych warunkach klimatycznych.

2Przerywacz jest odpowiedni do montażu na wysokości nieprzekraczającej 3000 metrów nad poziomem morza.

3.ZW20-12(F) jest zbudowany tak, aby wytrzymać zanieczyszczenie powietrza otoczenia spowodowane przez kurz, dym, gazy korozyjne, parę lub rozpylanie soli.Został zaprojektowany w celu spełnienia norm poziomu zanieczyszczenia klasy IV., co zapewnia, że wyłącznik pozostaje odporny i funkcjonalny nawet w trudnych i korozyjnych warunkach.

4.Z maksymalną tolerancją prędkości wiatru 34 m/s (równoważna 700 Pa na powierzchni cylindru) wyłączacz może wytrzymać silne wiatry bez pogorszenia jego wydajności lub stabilności.Ten opór prędkości wiatru zapewnia niezawodne działanie przełącznika w ekstremalnych warunkach pogodowych.

5Przerywacz jest zaprojektowany tak, aby zminimalizować wpływ wibracji zewnętrznych lub ruchów ziemi na jego działanie.Jego konstrukcja i wewnętrzne mechanizmy są zaprojektowane tak, aby wchłaniać i tłumić wibracje, zapewniając, aby wyłącznik nie był narażony na zakłócenia zewnętrzne.

6.ZW20-12(F) jest zaprojektowany w celu ograniczenia zakłóceń elektromagnetycznych (EMI) w układzie wtórnym.,zapewnienie, aby wyłącznik nie wytwarzał nadmiernych zakłóceń elektromagnetycznych, które mogłyby zakłócać działanie innych podłączonych urządzeń.




Parametry techniczne:

ZW20-12(F)

GW9-10
