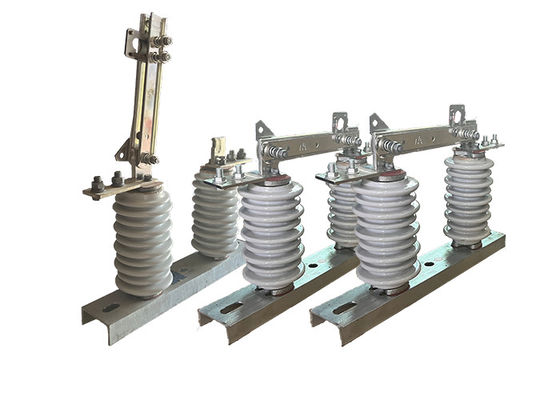

GW9-10 Przełącznik wysokonapięciowego izolacji 630A Przełącznik odłączania linii powietrznej do ochrony stosowany w systemach energetycznych

GW9-10 Przełącznik wysokonapięciowego izolacji 630A Przełącznik odłączania linii powietrznej do ochrony stosowany w systemach energetycznych

Opis produktu:

Przełącznik wysokonapięciowy jest rodzajem przełącznika elektrycznego stosowanego w systemach zasilania w celu izolowania obwodu od reszty systemu w celach konserwacyjnych lub bezpieczeństwa.Określenie "pionowy" odnosi się do orientacji izolacji, który jest zamontowany pionowo na konstrukcji nośnej.

Przełączniki izolacyjne wysokiego napięcia są powszechnie stosowane w systemach przesyłu i dystrybucji wysokiego napięcia w celu izolowania części sieci do prac konserwacyjnych lub naprawczych.Zostały one zaprojektowane do obsługi wysokich napięć i prądów i często są instalowane na zewnątrz.

Przełączniki izolacyjne wysokiego napięcia zazwyczaj składają się z zestawu stacjonarnych i ruchomych kontaktów, które są oddzielone szczeliną powietrzną.kontakty są w kontakcie ze sobą, umożliwiając przepływ prądu przez obwód.przerywanie przepływu prądu przez obwód i izolowanie go od reszty systemu.

Przełączniki izolacyjne wysokiego napięcia są ważnym elementem bezpieczeństwa i niezawodności systemu energetycznego i są zaprojektowane do pracy w różnych warunkach środowiskowych.Często podlegają rygorystycznym testom i wymaganiom certyfikacji w celu zapewnienia, że spełniają one standardy przemysłowe w zakresie wydajności i bezpieczeństwa.

Struktura:

Produkt ten składa się z podstawy (płyty), izolacji słupkowej, części przewodzącej i urządzenia blokującego.a drugi koniec noża jest oddzielnie podłączony do głowicy statycznej, a każda strona jest utrzymywana w dobrym stanie kontaktu przez ciśnienie sprężyny kompresyjnej.ale także sprzyjają zmniejszeniu wzrostu temperatury, a także zwiększyć wytrzymałość mechaniczną noża, co zapewnia stabilność termiczną dynamiczną w przypadku zwarcia.Części blokujące zamontowane na nieobrotnym końcu noża kontaktowego i statyczny haczyk blokujący na statycznym kontakcie stanowią urządzenie blokujące otwieranie, który samodzielnie blokuje się przy zamknięciu hamulca, tak aby nóż hamulcowy nie odpadł samodzielnie z powodu własnej wagi lub działania energii elektrycznej,co spowodowało otwarcie hamulca bez przyczyny.

Właściwości:

1Wysokie napięcie i zdolność obsługi prądu: przełączniki odłączania wysokiego napięcia są zaprojektowane do obsługi wysokich napięć i prądów powszechnie występujących w systemach zasilania wysokim napięciem,i są zazwyczaj znamionowane dla 69 kV i wyższych.

2.Kontakty stacjonarne i ruchome: przełączniki odłączające wysokiego napięcia mają zestaw stacjonarnych i ruchomich kontaktów, które są oddzielone szczeliną powietrzną.kontakty są w kontakcie ze sobąGdy przełącznik jest otwarty, kontakty są oddzielone, przerywając przepływ prądu przez obwód.

3Działanie ręczne lub silnikowe: wyłączniki odłączania wysokiego napięcia mogą być obsługiwane ręcznie lub silnikowo, w zależności od konkretnego zastosowania i wymagań.Włącza z silnikiem umożliwiają zdalne sterowanie, co może poprawić bezpieczeństwo i wygodę.

4Konstrukcja na zewnątrz: wyłączniki odłączające wysokiego napięcia są przeznaczone do użytku na zewnątrz i są zazwyczaj wykonane z trwałych materiałów, takich jak stal lub aluminium.Są zbudowane tak, by wytrzymać trudne warunki środowiskowe, takich jak ekstremalne temperatury, wiatr, deszcz i pył.

5.Wizualne wskaźniki: wyłączniki odłączające wysokiego napięcia często mają wskaźniki wizualne wskazujące stan przełącznika, takie jak otwarte lub zamknięte.Pozwala to operatorom szybko i łatwo określić stan przełącznika.

6Środki bezpieczeństwa: przełączniki odłączające wysokiego napięcia są zaprojektowane z zabezpieczeniami chroniącymi pracowników i społeczeństwo przed zagrożeniami elektrycznymi,takie jak przypadkowy kontakt z działającymi częściami systemuFunkcje te mogą obejmować blokady bezpieczeństwa, zabezpieczenia uziemienia i etykiety ostrzegawcze.

Wskazówki bezpieczeństwa:

1Rozważyć wdrożenie systemów zdalnego monitorowania i sterowania przełącznikami wysokonapięciowych izolatorów.zwiększenie efektywności operacyjnej i zmniejszenie potrzeby ręcznej interwencji.

2.Przeznaczyć wyraźne i widoczne znaki ostrzegawcze i etykiety w pobliżu przełącznika w celu ostrzegania personelu o wysokim napięciu i potencjalnych zagrożeniach związanych z urządzeniem.To pomaga promować świadomość i zachęca do przestrzegania protokołów bezpieczeństwa.

3.Ustawić regularny harmonogram konserwacji i pilnie go przestrzegać. Regularna konserwacja pomaga wcześnie zidentyfikować i rozwiązać potencjalne problemy,zapewnienie optymalnego stanu przełącznika i zmniejszenie prawdopodobieństwa nieoczekiwanych awarii.

4.Utrzymywać niezawodne zapasowe źródło zasilania lub plan awaryjny w przypadku przerw w dostawie prądu lub nagłych wypadków.Zapewnia to, że przełącznik może nadal być obsługiwany lub odizolowany, gdy podstawowe źródło zasilania nie jest dostępne, minimalizując zakłócenia i utrzymując bezpieczeństwo.

5.Przeprowadzenie dokładnej oceny ryzyka przed zainstalowaniem lub uruchomieniem przełączników izolacyjnych wysokiego napięcia.,oraz bliskość personelu lub sprzętu wrażliwego w celu zapewnienia zastosowania odpowiednich środków bezpieczeństwa.

6Utrzymuj się na bieżąco ze standardami branżowymi, przepisami i najlepszymi praktykami związanymi z przełącznikami wysokonapięciowymi.takie jak ustalone przez organy ds. bezpieczeństwa elektrycznego, pomaga zapewnić, że przełącznik spełnia minimalne wymagania bezpieczeństwa i działa w dopuszczalnych granicach.

Parametry techniczne:
