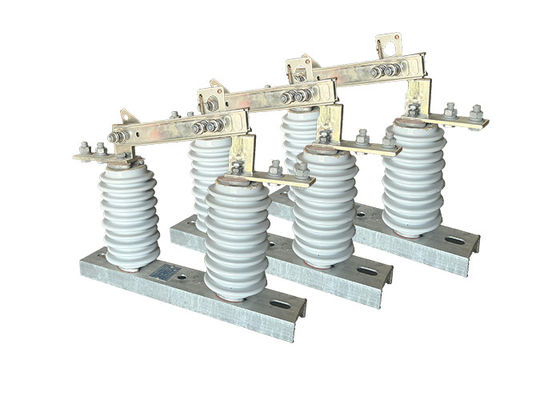

Ceramiczne wysokonapięciowe przełączniki izolacyjne 12kV-36kV AC Przejście pionowe Przejście do systemu dystrybucji zewnętrznej
Opis produktu:
Przełącznik izolacyjny wysokiego napięcia to przełącznik elektryczny zaprojektowany do izolowania części sieci lub systemu elektrycznego od reszty systemu w celach konserwacyjnych lub naprawczych.Jest zwykle stosowany w systemach przesyłu i dystrybucji energii wysokonapięciowej.
Przełącznik jest zaprojektowany do otwierania i zamykania w normalnych lub nietypowych warunkach, takich jak awaria lub nadprężenie.fizycznie odłącza część systemu od reszty sieci,, uniemożliwiając przepływ energii elektrycznej do tej sekcji.
Przełączniki izolacyjne wysokiego napięcia są zazwyczaj zaprojektowane do pracy przy napięciach od 600 V do 765 000 V i mogą być obsługiwane ręcznie lub automatycznie.Zazwyczaj są one instalowane w podstawach lub na słupkach, stanowią one ważny element infrastruktury sieci elektrycznej.
Ważne jest przestrzeganie odpowiednich procedur bezpieczeństwa podczas pracy z wyłącznikami odłączającymi wysokie napięcie, ponieważ mogą one być niebezpieczne, jeśli nie są prawidłowo obsługiwane.Do obsługi i konserwacji urządzeń wysokonapięciowych powinien być dopuszczony wyłącznie wykwalifikowany i przeszkolony personel.
Struktura:
Opisany produkt składa się z podstawy (płyty), izolacji słupkowej, części przewodzącej i urządzenia blokującego.Noż jest zainstalowany na głowicy dynamicznego noża kontaktowego przez śruby i jest oddzielnie podłączony do głowicy statycznejObie strony są utrzymywane w dobrym stanie kontaktu przez ciśnienie sprężyny kompresyjnej.który zwiększa powierzchnię rozpraszania ciepła i zmniejsza wzrost temperaturyPrzyczynia się to do wytrzymałości mechanicznej noża i sprawia, że jest on stabilny dynamicznie i termicznie w przypadku zwarć.
Części blokujące zamontowane na nieobrotnym końcu noża kontaktowego i statyczny haczyk blokujący na statycznym kontakcie tworzą urządzenie blokujące otwieranie.urządzenie samodzielnie się blokuje, aby nóż hamulcowy nie spadł z powodu własnego ciężaru lub działania prądu elektrycznego, co mogłoby spowodować otwarcie hamulca bez przyczyny.
Produkt ten jest powszechnie stosowany w systemach przesyłu i dystrybucji energii i odgrywa kluczową rolę w zapewnieniu prawidłowego działania sieci elektrycznej.Należy stosować odpowiednie procedury bezpieczeństwa podczas pracy z tymi przełącznikami, a tylko wykwalifikowany i przeszkolony personel powinien być dopuszczony do ich eksploatacji i utrzymania.
Operacja:
1 Przygotowanie: Przed uruchomieniem przełącznika należy wyłączyć energię i odpowiednio uziemić obwód, aby zapobiec zagrożeniom elektrycznym.Przełącznik należy sprawdzić pod kątem jakichkolwiek oznak uszkodzenia lub zużycia.
2 Zamknięcie przełącznika: Aby zamknąć przełącznik, operator ręcznie lub zdalnie przenosi uchwyt przełącznika lub dźwignię sterującą do pozycji zamkniętej.umożliwiające przepływ prądu przez obwód.
3 Otwieranie przełącznika: Aby otworzyć przełącznik, operator ręcznie lub zdalnie przenosi uchwyt przełącznika lub dźwignię sterującą do otwartej pozycji.przerywanie przepływu prądu.
4 Zarządzanie łukiem: po otwarciu przełącznika między kontaktami może wystąpić łuk elektryczny, który może być niebezpieczny i spowodować uszkodzenie przełącznika.przełącznik może być wyposażony w urządzenia takie jak łuki lub cewki wybuchowe.
5 Bezpieczeństwo: Operatorzy wyłączników wysokonapięciowych muszą stosować odpowiednie procedury bezpieczeństwa w celu zapobiegania zagrożeniom elektrycznym.i po zastosowaniu procedur blokady/tagout.
Wskazówki bezpieczeństwa:
1Przeprowadzenie rutynowych badań i konserwacji włącza w celu zapewnienia jego prawidłowego funkcjonowania, w tym badania odporności izolacyjnej włącza, weryfikacja działania blokad bezpieczeństwa,i sprawdzanie wszelkich nieprawidłowych nagrzewań lub wibracji.
2.Wdrożyć procedurę blokady/tagoutu przed wykonaniem prac konserwacyjnych lub napraw na przełączniku.Procedura ta polega na zablokowaniu i oznaczeniu przełącznika w celu zapobiegania przypadkowemu pobudzaniu energii podczas wykonywania pracy, zapewniając dodatkową warstwę bezpieczeństwa.
3.Zapewnienie odpowiedniego szkolenia personelowi, który będzie obsługiwał lub pracował przy przełączniku.oraz potencjalnych zagrożeń związanych ze zmianą.
4.Wdrożyć kompleksowy system zarządzania bezpieczeństwem, który obejmuje regularne audyty bezpieczeństwa, oceny zagrożeń i raportowanie incydentów.Takie proaktywne podejście do bezpieczeństwa pomaga zidentyfikować potencjalne zagrożenia i rozwiązać je, zanim doprowadzą do wypadków lub obrażeń.
5.Zapewnienie odpowiedniego wentylacji i systemów chłodzenia w przypadku wysokonapięciowych przełączników izolacyjnych znajdujących się w zamkniętych lub ograniczonych pomieszczeniach. 6.Odpowiednia wentylacja pomaga rozpraszać ciepło i zapobiega przegrzaniu się przełącznika, co może prowadzić do awarii lub nawet pożaru.
Zastosowanie:
Przełączniki izolacyjne wysokiego napięcia są niezbędnymi elementami w systemach przesyłu i dystrybucji energii,ponieważ umożliwiają izolację określonych odcinków sieci do prac konserwacyjnych lub naprawczychMożna je również wykorzystać do izolowania części sieci w przypadku awarii lub innego nieprawidłowego stanu.
Przełączniki te są przeznaczone do obsługi wysokich napięć i prądów i są zwykle wykonane z trwałych i wytrzymałych materiałów, takich jak stal nierdzewna, aluminium lub miedź.Zostały zaprojektowane tak, by wytrzymać trudne warunki środowiskowe., takich jak ekstremalne temperatury, silne wiatry i silne opady deszczu.
Istnieje kilka typów przełączników odłączających wysokiego napięcia, w tym przełączników przerywania powietrza, przełączników zanurzonych w oleju i przełączników izolowanych gazem.i pracują przy użyciu zestawu kontaktów, które fizycznie oddzielają się, gdy włącza sięPrzełączniki zanurzone w oleju są zazwyczaj stosowane w zastosowaniach wysokiego napięcia i są wypełnione olejem, aby zapobiec łukowieniu przy otwarciu przełącznika.Przełączniki o izolacji gazowej wykorzystują gaz hexafluorku siarki do izolacji kontaktów przełącznika, co pozwala na mniejsze i bardziej kompaktowe konstrukcje przełączników.
Przełączniki izolacyjne wysokiego napięcia muszą być obsługiwane i utrzymywane przez wykwalifikowany personel, który otrzymał odpowiednie szkolenie.w tym stosowanie odpowiednich środków ochrony indywidualnej i stosowanie procedur blokowania/tagowania w celu zapobiegania przypadkowemu pobraniu urządzenia energiąRegularna konserwacja i testowanie przełączników odłączania wysokiego napięcia jest również ważne, aby zapewnić ich prawidłowe funkcjonowanie i bezpieczeństwo użytkowania.
Parametry techniczne:
| Numer seryjny. |
Parametry |
Jednostka |
Dane |
| 1 |
Napęd nominalny |
kV |
12 |
| 2 |
Prąd nominalny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12(W)/1250-31.5 |
1250 |
| 3 |
4s Krótkotrwały prąd odporny |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12(W)/1250-31.5 |
80 |
| 4 |
Poziom izolacji znamionowej |
/Błyskawica /odporna na napięcie /w szczycie |
Polar-Ziemia
(pozytywny i negatywny) |
kV |
75 |
Złamanie
(pozytywny i negatywny) |
85 |
Przemysłowa częstotliwość wytrzymała napięcie
(1 min.)
(wartość rzeczywista) |
Badanie na sucho/na wilgotności |
Polar-Ziemia |
42 ((Sucha)
34 ((Wet) |
| Złamanie |
48 ((Sucha) |
| 48 ((Sucha) |
48 ((Sucha)
40 ((Wet) |
| 5 |
Opór głównego obwodu |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Czas życia urządzenia mechanicznego |
czasy |
50 |
| 50 |
| 80 |
