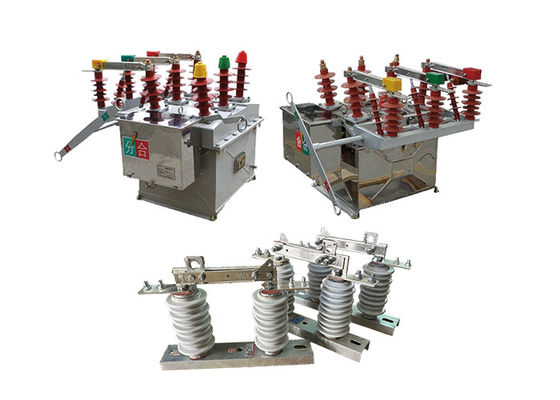

Wyłącznik prądu próżniowego zewnętrznego w podstawie 630A/1250A z trzema biegunami

Wybrzeżny wyłącznik prądu próżniowego wysokiego napięcia wysokiej wydajności stosowany przez system przemysłowy z przełącznikiem hakem

Opis produktu:

Zewnętrzny wyłącznik prądu prądu przemiennego o wysokim napięciu ZW8-12 nadaje się do trójfazowych zewnętrznych wyłączników prądu przemiennego o wysokim napięciu o napięciu nominalnym 12 kV i częstotliwości nominalnej 50 Hz.Wykorzystuje się go głównie w systemach dystrybucji sieci energetycznych miejskich i wiejskich o napięciu 10 kV do włączania lub wyłączania prądu obciążenia i prądu usterki w krótkim obieguJest to jeden z najczęściej stosowanych, dojrzałych i stabilnych produktów w systemie energetycznym.

Przełącznik haczykowy GW9-10 to rodzaj przenośnego urządzenia wykorzystywanego do izolacji i uziemienia linii dystrybucyjnych elektrycznych do celów konserwacji, naprawy lub awaryjnych.Jest to wszechstronne narzędzie, które może być stosowane w różnych zastosowaniach, w tym przewody rozdzielcze, podstacje i obiekty przemysłowe.

Jest on zaprojektowany do obsługi przez jedną osobę, co ułatwia jego obsługę i manewrowanie.i zestaw wymiennych elementów mocujących, które umożliwiają użytkownikowi wykonywanie różnych zadań, takich jak otwieranie lub zamykanie przełączników i linii uziemienia.

Przełącznik jest zaprojektowany w taki sposób, aby zapewniał widoczne przerwy w obwodzie elektrycznym, co pomaga chronić przed przypadkowym kontaktem z napędzanym urządzeniem.Jest również zaprojektowany tak, by wytrzymać trudne warunki środowiskowe, takich jak silne wiatry, deszcz i śnieg, co sprawia, że nadaje się do użytku w środowiskach zewnętrznych.

Podwójny efekt stosowania, gdy przełącznik izolacyjny serii GW9-10 może być stosowany z wyłącznikami podciśnieniowymi.

Właściwości:

Funkcja ochrony mikrokomputera

1.Ma trójstopniową funkcję ochrony prądu: szybki ruch, ograniczony czasowo szybki ruch i ochronę przed prądem.

2Elastyczne ustawienie charakterystyki szybkiego i wolnego czasowania.

3Użytkownicy mogą ustawić wartości ochrony i opóźnienia.

Funkcja ponownego zamykania

1Można ustawić do trzech operacji ponownego zamykania.

2Użytkownicy mogą swobodnie wybrać liczbę operacji ponownego zamknięcia i różne interwale ponownego zamknięcia.

3Ma funkcje przyspieszenia przed ponownym zamknięciem, przyspieszenia po ponownym zamknięciu i sekwencyjnego wyboru koordynacji.

Funkcja odbudowy sieci

1.Obejmuje blokowanie pod napięciem, automatyczne ponowne zamknięcie, krótkotrwałe niezamykanie, ciągłe niezamykanie, ponowne zamykanie pod napięciem, automatyczne zresetowanie, krótkotrwałe aktywowanie wartości ochrony w stanie gotowości,i ciągłe aktywowanie wartości ochrony w stanie gotowości.

2Rozproszone inteligentne sterowanie może być realizowane zgodnie z ustawioną wcześniej funkcją podczas pracy sieci pierścieniowej.

3Gdy występuje usterka sieci, automatycznie usuwa usterkę, izoluje obszar usterki, automatycznie przekazuje moc i przywraca moc do obszaru bez usterki.


Struktura:

1Technologia formowania jednorazowego rozciągania oparta na formie: górna pokrywa obudowy jest wytwarzana przy użyciu zaawansowanej technologii formowania jednorazowego rozciągania,który zapewnia wysoki poziom wytrzymałości mechanicznejTechnologia ta umożliwia również łatwą instalację. Dodatkowo obudowa jest odporna na rdzew i korozję.Użytkownicy mają możliwość wyboru pomiędzy rozpyleniem płyt ze stali nierdzewnej lub wysokiej jakości.

2Przełącznik odłączający (opcjonalny): wyłącznik próżniowy ZW32-12 oferuje opcjonalną funkcję przełącznika odłączającego.Służy jako wygodny i dobrze widoczny punkt odłączenia podczas konserwacji linii dystrybucyjnejW celu zapobiegania błędnej pracy pomiędzy wyłącznikiem odłączającym a wyłącznikiem znajduje się mechaniczne urządzenie blokujące.Zapewnia to zwiększone bezpieczeństwo i minimalizuje ryzyko przypadkowych operacji.

Zastosowanie

1Rozdzielenie energii: Zewnętrzne wyłączniki prądu próżniowego są szeroko stosowane w systemach dystrybucji energii do przełączania i ochrony transformatorów dystrybucyjnych, zasilaczy i innego sprzętu.Zwykle są one umieszczane na zewnętrznych słupkach, podstacje i urządzenia łącznikowe.

2.Energia odnawialna na skalę użytkową: Zewnętrzne wyłączniki prądu próżniowego są stosowane w projektach energii odnawialnej na skalę użytkową, takich jak farmy wiatrowe i słoneczne, do przełączania i ochrony falowników i innego sprzętu.

3Systemy kolejowe: W systemach kolejowych, takich jak systemy sygnalizacyjne i infrastruktura kolejowa, do przełączania i ochrony urządzeń elektrycznych, stosowane są zewnętrzne wyłączniki zasilania próżniowego.

4Operacje wydobywcze: Przerywacze zasilania próżniowego na zewnątrz są stosowane w operacjach wydobywczych do włączania i ochrony sprzętu elektrycznego w trudnych warunkach zewnętrznych.

5Przemysł naftowy i gazowy: W przemyśle naftowym i gazowym wykorzystywane są zewnętrzne wyłączniki prądu próżniowego do przełączania i ochrony urządzeń elektrycznych, takich jak pompy, sprężarki i rurociągi.

Parametry techniczne:

ZW8-12


GW9-10
