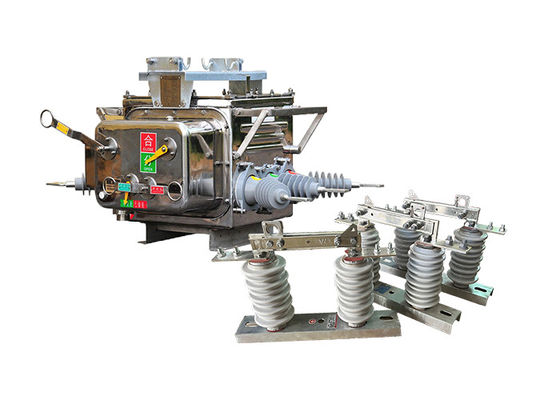

Mocny wysokonapięciowy przerywacz prądu AC próżniowy z inteligentnym sterownikiem ze zewnętrznym przełącznikiem odłączania

Mocny wysokonapięciowy przerywacz prądu AC próżniowy z inteligentnym sterownikiem ze zewnętrznym przełącznikiem odłączania


Opis produktu:

Wysokonapięciowy wyłącznik prądu próżniowego ZW20-12 ((F) jest nowym produktem, który łączy wiele funkcji w jednym inteligentnym urządzeniu.przełącznik prądu próżniowego, recloser i sectionalizer, oferując wszechstronność i wydajność w różnych zastosowaniach.

Główne elementy przełącznika obciążenia granicznego obejmują przełącznik próżniowy, sterownik CH-40 i zewnętrzny transformator napięcia.podczas gdy sterownik CH-40 zapewnia zaawansowaną ochronę, funkcje sterowania i komunikacji. zewnętrzny transformator napięcia, który jest opcjonalny w sieciach pierścieniowych automatyki linii dystrybucyjnej,można wykorzystać do dwustronnych połączeń PT (potencjalny transformator).

Produkt ten jest szeroko stosowany w sieciach pierścieniowych sieci elektrycznych miejskich i wiejskich o napięciu 10 i 13 kV.i urządzenia automatycznego przełącznika do rozmieszczania obciążenia linii w sieciach pierścieniowychDodatkowo może funkcjonować jako przełącznik graniczny (powszechnie znany jako pies strażnik) w odgałęzionych liniach zasilania, a także jako odblokowanie i sekcjonalizacja w sieciach dystrybucyjnych powietrznych.

Przełącznik ładowania granicznego oferuje zdalne możliwości zarządzania, umożliwiające efektywne monitorowanie i kontrolę.ułatwianie bezproblemowej integracji z systemami automatyki dystrybucji.

Urządzenie wykorzystuje niezawodne mechanizmy wykrywania i oceny, w tym zdolność wykrywania prądu sekwencji zerowej na poziomie mA oraz prądów zwarcia między fazami.Umożliwia to automatyczne usuwanie błędów uziemienia jednofazowego i błędów zwarcia fazowo-fazowego, zwiększając możliwości zarządzania usterkami systemu.

Główny przełącznik wysokonapięciowego wyłącznika prądu próżniowego wykorzystuje technologię łuku próżniowego, podczas gdy system izolacyjny zawiera izolację mieszaną gazową SF6 i N2.Produkt zawiera uszczelniacz gazowy, wybuchoodporne i izolacyjne technologie z Japonii, Niemiec i Francji, zapewniające doskonałą ogólną wydajność uszczelniającą.który zapobiega wyciekowi i zapewnia, że działanie urządzenia pozostaje bez wpływu środowiska zewnętrznego.

Mechanizm pracy sprężyny wyłącznika próżniowego wysokiego napięcia został zaprojektowany z myślą o miniaturyzacji i optymalizacji wydajności.w wyniku czego większa niezawodność działania w porównaniu z tradycyjnymi mechanizmami sprężynowymiPoprawa tej konstrukcji zwiększa ogólną wydajność operacyjną i żywotność urządzenia.

Przełącznik odłączający zewnętrzny GW9-10 to przełącznik elektryczny używany do odłączenia obwodu od źródła zasilania.Zwykle stosowany w systemach przesyłu i dystrybucji energii wysokonapięciowej, aby personel konserwacyjny mógł bezpiecznie pracować na sprzęcie bez ryzyka porażenia prądem.

Wysokonapięciowy odłączacz elektryczny ma ostrze lub kontakt, który można otworzyć lub zamknąć poprzez obrót słupem, który włącza lub wyłącza obwód.Biegun zazwyczaj ma nieprzewodzący materiał do izolacji operatora z wysokiego napięcia.

Wyłącznik odłączający zewnętrzny ma różne wzory i rozmiary, w zależności od napięcia i prądu obwodów, które mają kontrolować.Często są one mocowane na słupie lub konstrukcji i są powszechnie stosowane w połączeniu z innymi środkami ochronnymi, takich jak wyłączniki i bezpieczniki, w celu zapewnienia bezpieczeństwa i niezawodności systemu elektrycznego.


Podwójny efekt stosowania, gdy przełącznik izolacyjny serii GW9-10 może być stosowany z wyłącznikami podciśnieniowymi.

Charakterystyka sterownika:

1. Z 485 / 232 interfejsem komunikacyjnym, lub za pośrednictwem światłowodu, bezprzewodowego zdalnego monitorowania; Funkcja przyspieszenia po ponownym zamknięciu: gdy przełącznik jest ciężki

2W przypadku trwałej awarii automatyczne uruchomienie przyspieszenia;

3. sterowanie zdalne / ręczne zamknięcie przyspieszyć podróż, i zablokować zamykacz: użytkownik napraw linii po zasilanie, jeśli zapomnieć o usunięciu przełącznika uziemienia

Należy przyspieszyć uruchomienie;

4Można regulować czas opóźnienia trzykrotnego zamknięcia;

Obwód zamykający wypadki przyjmuje konstrukcję przeciwdziałającą błędnej pracy i ma funkcję przeciwdziałającą wypadkom.

5. Prąd o sekwencji zerowej może odróżnić usterki w regionie od usterek poza regionem.

6Przełącznik zdalnego sterowania zaprojektowany jest tak, by zapobiegać nieprawidłowej pracy.



Warunki:

Temperatura powietrza otoczenia: -40°C do +70°C.

Wysokość: nie większa niż 3000 m n.p.m.

Środowisko może być zanieczyszczone pyłem, dymem, korozyjnymi gazami, parą lub mgłą słoną.

Prędkość wiatru nie powinna przekraczać 34 m/s (równoważna ciśnieniu 700 Pa na powierzchni cylindrycznej).

Można zaniedbać wibracje lub aktywność sejsmiczną zewnętrznego urządzenia przełącznikowego i urządzeń sterujących.

Amplituda zakłóceń elektromagnetycznych wywołanych w układzie wtórnym nie przekracza 1,6 kV.




Właściwości:

1Wysoka zdolność przełomowa: jest zdolna do przerywania dużych prądów usterkowych i ochrony systemu elektrycznego przed przepływem prądu.

2Kompaktna konstrukcja: przełącznik jest zaprojektowany tak, aby był kompaktowy i oszczędny, co sprawia, że nadaje się do różnych środowisk instalacyjnych.

3Niezawodna wydajność: technologia przerywacza próżniowego stosowana w przełączniku zapewnia niezawodne operacje przełączania i minimalne wymagania konserwacyjne.

4.Długa żywotność elektryczna i mechaniczna: Przełącznik jest zaprojektowany tak, aby miał długą żywotność, z wysoką wytrzymałością i trwałością.

5Środki ochronne: mogą obejmować takie elementy, jak ochrona przed prądem przepełnionym, ochrona przed zwarciem i inne środki ochronne służące ochronie układu elektrycznego.

6.Dalne sterowanie i monitorowanie: Niektóre modele serii ZW20 mogą oferować zdalne sterowanie i możliwości monitorowania, umożliwiające wygodną obsługę i monitorowanie stanu.

Zastosowanie:

1Budynki handlowe: Przełącznik jest wykorzystywany w budynkach handlowych, w tym w centrach handlowych, kompleksach biurowych i szpitalach, w celu niezawodnego i bezpiecznego dystrybucji energii.Zapewnia skuteczne przełączanie obciążeń i chroni krytyczne obciążenia elektryczne.

2Systemy energii odnawialnej: przełącznik ZW20 nadaje się do systemów energii odnawialnej, takich jak elektrownie słoneczne i farmy wiatrowe.Ułatwia przełączanie i ochronę obwodów średniego napięcia w tych systemach.

3.Elektryfikacja kolei: przełącznik jest stosowany w projektach elektryfikacji kolei w celu kontrolowania i ochrony zasilania sieci kolejowych.Zapewnia niezawodną i bezpieczną dystrybucję energii dla pociągów.

4Przełącznik odłączający i przełącznik kontaktowy: wyłącznik ZW20-12 ((F) może być stosowany jako przełącznik odłączający lub przełącznik kontaktowy w konfiguracji sieci pierścieniowej systemów dystrybucji energii.Umożliwia otwieranie i zamykanie obwodów w warunkach konserwacji lub awarii.

5.Urządzenie automatycznego przełącznika: służy jako urządzenie automatycznego przełącznika, umożliwiające wdrożenie przełączania obciążenia w konfiguracji sieci pierścieniowej.Ta funkcja zwiększa elastyczność i wydajność dystrybucji energii.

Parametry techniczne:

ZW20-12(F)
