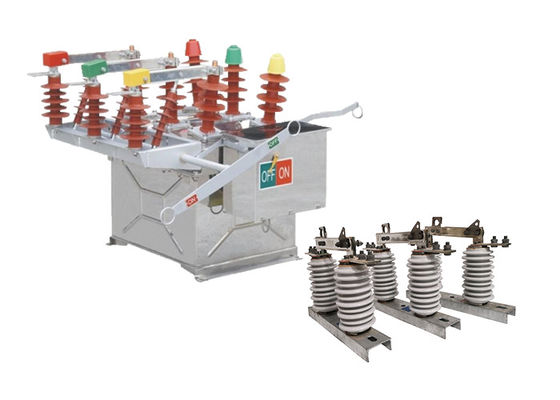

Wysokonapięciowy wyłącznik prądu próżniowego AC Inteligentny automatyczny/ręczny wyłącznik prądu dopasowany z jednopasowym hakem

Wysokonapięciowy wyłącznik prądu próżniowego AC Inteligentny automatyczny/ręczny wyłącznik prądu dopasowany z jednopasowym hakem

Opis produktu:

Zewnętrzny wyłącznik prądu próżniowego wysokiego napięcia ZW8-12 nadaje się do trójfazowego zewnętrznego wyłącznika wysokiego napięcia AC o napięciu znamionowym 12 kV i częstotliwości znamionowej 50 Hz.Wykorzystuje się go głównie w systemach dystrybucji sieci energetycznych miejskich i wiejskich o napięciu 10 kV do włączania lub wyłączania prądu obciążenia i prądu usterki w krótkim obieguJest to jeden z najczęściej stosowanych, dojrzałych i stabilnych produktów w systemie energetycznym.

GW9-10 jest rodzajem przełącznika elektrycznego stosowanego w systemach zasilania wysokiego napięcia w celu izolowania części sieci w celach konserwacyjnych lub bezpieczeństwa.Przełącznik jest zazwyczaj montowany na słupie lub innej strukturze nośnej i jest używany do odłączenia linii przesyłowej z resztą systemu.

Łączniki są przeznaczone do obsługi wysokich napięć i prądów i często są instalowane na zewnątrz.Składają się zestawu stacjonarnych i ruchomych kontaktów, które są oddzielone szczeliną powietrznąKiedy przełącznik jest w pozycji zamkniętej, kontakty są w kontakcie ze sobą, umożliwiając przepływ prądu przez obwód.przerywanie przepływu prądu przez obwód i izolowanie go od reszty systemu.

Wskaźniki są ważnym elementem bezpieczeństwa i niezawodności systemu energetycznego i są przeznaczone do pracy w różnych warunkach środowiskowych.Często podlegają rygorystycznym testom i wymaganiom certyfikacji w celu zapewnienia, że spełniają one standardy przemysłowe w zakresie wydajności i bezpieczeństwa.

W systemach przesyłowych i dystrybucyjnych wysokiego napięcia używane są zwykle do izolowania części sieci do prac konserwacyjnych lub naprawczych.Używane są również jako urządzenie bezpieczeństwa w celu ochrony pracowników przed zagrożeniami elektrycznymi, np. przypadkowy kontakt z aktywnymi częściami systemu.

Podwójny efekt używania, gdy przełącznik izolacyjny serii GW9-10 może być używany z wyłącznikami próżniowymi!!

Właściwości:

1Zewnętrzny wysokonapięciowy wyłącznik prądu prądu przemiennego ZW8-12 posiada zwiększoną zdolność przeciwdziałania zanieczyszczeniu, z wewnętrzną izolacją przeznaczoną zarówno do izolacji powietrza, jak i kompozytowej izolacji z żywicy epoksydowej.Ten system izolacyjny pomaga chronić wyłącznik przed zanieczyszczeniami środowiska, zapewniając niezawodną pracę nawet w zanieczyszczonych lub trudnych warunkach zewnętrznych.

2Przełącznik ZW8-12 jest wyposażony w mechanizm działania magazynowania energii rakietowej.umożliwiające szybkie i niezawodne operacje przełączaniaMechanizm magazynowania energii rakietowej zwiększa ogólną wydajność i niezawodność przełącznika.

3Przełącznik ZW8-12 może być skonfigurowany z jedno- lub dwustronnym przełącznikiem separacyjnym, wraz ze zewnętrznym PT (potencjalnym transformatorem).Ta elastyczność pozwala na wszechstronne opcje instalacji w oparciu o specyficzne wymagania systemu. Jedno- lub dwustronny przełącznik separacyjny umożliwia łatwą izolację przełącznika od systemu zasilania, podczas gdy zewnętrzny PT ułatwia dokładne pomiar i monitorowanie napięcia.


Warunki:

1Temperatura otoczenia: wyłącznik jest zaprojektowany do pracy w zakresie temperatur od -15°C do +40°C.Oznacza to, że może skutecznie funkcjonować w warunkach o temperaturach od -15°C do +40°C..

2Ciśnienie wiatru: Przełącznik może wytrzymać ciśnienie wiatru do 700 Pa, co odpowiada prędkości wiatru 34 m/s.Zapewnia to, że przełącznik pozostaje stabilny i nie podlega silnym wiatrom.

3Wysokość: wyłącznik jest odpowiedni do montażu na wysokości do 1000 m n.p.m. Jest zaprojektowany do niezawodnej pracy w tym zakresie wysokości.

4Intensywność sejsmiczna: wyłącznik jest zaprojektowany tak, aby wytrzymać aktywność sejsmiczną o intensywności do 8 w skali intensywności sejsmicznej.Zapewnia to, że pozostaje funkcjonalny i nie jest dotknięty wibracjami sejsmicznymi do tego poziomu.

Zastosowanie

1. Sieci dystrybucji energii: Przerywacz ZW8-12 może być stosowany w sieciach dystrybucji średniego napięcia, takich jak podstawy, w celu ochrony transformatorów, zasilaczy,i pozostałe urządzenia elektryczne z powodu przeciążenia i zwarćZapewnia niezawodną i bezpieczną pracę systemu dystrybucyjnego.

2Zakłady przemysłowe: Zakłady takie jak zakłady produkcyjne, zakłady chemiczne i operacje górnicze często wykorzystują wyłącznik ZW8-12 do ochrony kluczowego sprzętu i maszyn.Zapewnia ochronę przed usterkami silników., generatory, urządzenia rozdzielcze i inne przemysłowe systemy elektryczne.

3Budynki handlowe: wyłącznik ZW8-12 jest powszechnie instalowany w budynkach handlowych, w tym w kompleksach biurowych, centrach handlowych, szpitalach i instytucjach edukacyjnych.Ochrona systemów dystrybucji energii elektrycznej, systemy HVAC, windy, obwody oświetleniowe i inne niezbędne infrastruktury budynków.

4Systemy energii odnawialnej: ze względu na rosnące wykorzystanie odnawialnych źródeł energii, takich jak energia wiatrowa i słoneczna,wyłącznik ZW8-12 służy do ochrony instalacji o średnim napięciu w zakresie energii odnawialnejZapewnia bezpieczne odłączenie energii wytwarzanej ze źródeł odnawialnych podczas awarii lub operacji konserwacyjnych.

5Projekty infrastrukturalne: Przerywacz ZW8-12 nadaje się do projektów infrastrukturalnych, takich jak koleje, lotniska i zakłady oczyszczania wody.w tym systemy napędowe trakcyjne, systemy oświetleniowe, stacje pompowe i obwody sterujące.

6Centrum danych: Centrum danych wymaga niezawodnej i solidnej ochrony elektrycznej.Przełącznik ZW8-12 jest powszechnie stosowany w systemach dystrybucji średniego napięcia w centrach danych w celu ochrony krytycznych serwerów, systemy zasilania zapasowego, infrastruktura chłodzenia i bezprzerwane zasilanie (UPS).

7.Instytuty naftowe i gazowe: w przemyśle naftowym i gazowym wyłącznik ZW8-12 jest stosowany w systemach elektrycznych średniego napięcia do ochrony i sterowania pompami, sprężarkami, silnikami,i inne urządzenia w rafineriach, platform morskich i instalacji na linii wiodącej.

Struktura:

1Obudowa: wyłącznik jest umieszczony w solidnej obudowie wykonanej z wysokiej jakości materiałów, takich jak stal lub aluminium.Obudowa zapewnia ochronę mechaniczną i izolację wewnętrznych elementów.

2Mechanizm działania: Mechanizm działania odpowiada za otwieranie i zamykanie kontaktów wyłącznika. Może składać się z mechanizmów ręcznych lub silnikowych, w zależności od konkretnej konstrukcji.Mechanizm pracy zapewnia płynne i niezawodne działanie wyłącznika.

3Przerywacz próżniowy: Przerywacz próżniowy jest podstawowym elementem przełącznika. Jest to zamknięta komora wypełniona wysokiej jakości próżnią.kontakty są w kontakcie ze sobą wewnątrz przerywacza próżniowegoKiedy wyłącznik musi przerwać prąd, wyłącznik próżniowy tworzy bardzo niezawodne medium gaśniające łuk, skutecznie gaszące łuk.

4Kontakty: Kontakty wyłącznika odpowiadają za przenoszenie i przerywanie prądu elektrycznego.Kiedy wyłącznik jest zamkniętyKiedy wyłącznik jest otwarty, kontakty oddzielają się, przerywając przepływ prądu.

5.Sprzęg łukowy: Sprzęg łukowy jest zaprojektowany w celu ułatwienia szybkiego i skutecznego gaśnięcia łuku, który powstaje podczas przerwy obwodu.Są one umieszczone wokół kontaktów i wykorzystują różne techniki tłumienia łuku, takie jak wybuch magnetyczny lub rozszczepienie łuku, w celu zapewnienia skutecznego gaszenia łuku.

6Materiały izolacyjne: Materiały izolacyjne, takie jak porcelana lub materiały kompozytowe, służą do izolacji i wsparcia wewnętrznych elementów wyłącznika.Pomagają utrzymać wymagane przepustki elektryczne i zapobiegają przebłyskom.

7Urządzenia sterujące i zabezpieczające: wyłącznik może obejmować urządzenia sterujące i zabezpieczające, takie jak cewki, przełączniki pomocnicze i przekaźniki.takie jak zdalne sterowanie, wykrywanie usterek i koordynacja z innymi urządzeniami ochronnymi w układzie elektrycznym.

8.Kontynuacje: Przełącznik jest wyposażony w końcówki do łączenia przewodników elektrycznych wchodzących i wychodzących.Te końcówki umożliwiają włączenie wyłącznika do systemu dystrybucji energii elektrycznej.

Parametry techniczne:

ZW8-12


GW9-10
